Beskrivelse

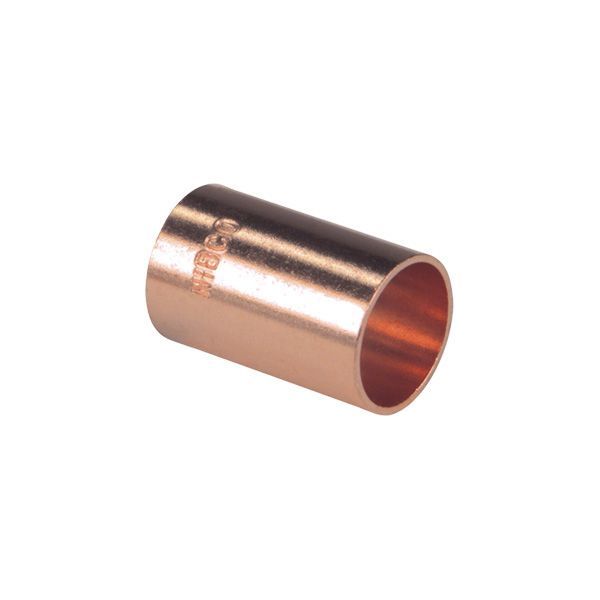

Conex Bänninger >B< ACR lige muffe i kobber til kølerør i tommemål. Fittingen samler to 1/2″ rør og loddes (hårdlodning) i begge ender. Serien er ifølge Conex udviklet til køleanlæg og airconditionanlæg (ACR).
Fordele
- Kølemiddelkredse: Fittingen leveres ifølge Conex med indvendige overflader, der opfylder kravene til kølemiddelkredse, så længe den forbliver i originalemballagen.
- Bestandighed: Kobberet er ifølge Conex bestandigt over for næsten alle gængse kølemidler og blandinger.
- Driftstryk: Conex angiver maks. driftstryk 40 bar.
- Driftstemperatur: Conex angiver -100…150 °C for muffen.
Passer den til dit anlæg?
Bruges til
- ACR-anlæg (køl og aircondition) med kobberrør i tommemål.
- Samler to kølerør i samme dimension.
Sådan vælger du
- Denne variant: lige muffe 1/2″, loddes (hårdlodning) i begge ender.
- Conex ACR muffe 3/8″
- Conex ACR muffe 5/8″
- Conex ACR muffe 3/4″
- Conex ACR muffe 7/8″
Montering
- Fittingen samles ved hårdlodning i begge ender.
Til installatøren
- Renhed: Fittingens indvendige overflader opfylder kravene til kølemiddelkredse, men kun så længe fittingen forbliver i originalemballagen – efter åbning ligger ansvaret for den nødvendige renhed hos installatøren.
- Montage: Rørforbindelser i kølemiddelrør skal udføres af uddannede kølemontører, og rørene skal skylles med tør inertgas før og under lodningen for at undgå glødeskal på de indvendige overflader.
- Lodning: Conex anbefaler sølvholdige hårdlodder, som har en bedre spaltefyldningsgrad.
- Kølemidler: Kobber er ifølge Conex bestandigt over for næsten alle gængse kølemidler og blandinger; i kombination med ammoniak (R-717) og svovldioxid (R-764) er brug under normale forhold ikke muligt.
- Driftstryk: Conex bekræfter maks. 40 bar for >B< ACR-fittings i tommemålene 1/4″–2 1/8″ ved driftstemperaturer -269…120 °C, afvigende fra de beregnede trykværdier i producentens tekniske katalog. Forarbejdningen skal ifølge Conex følge DIN EN 378 og DIN EN 14276.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Conex Bänninger ACR bøjning 90°, 1/2'' (9607 004000000)26 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilket driftstryk angiver Conex for fittingen?
Maks. driftstryk er 40 bar.
Hvilken driftstemperatur kan fittingen bruges ved?
Conex angiver -100…150 °C.
Hvordan samles fittingen?
Ved hårdlodning i begge ender.
Hvad er fittingen lavet af?
Kobber (Cu-DHP, CW024A).
Dokumentation
- Dokument >B< ACR Product Range Sheet PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
