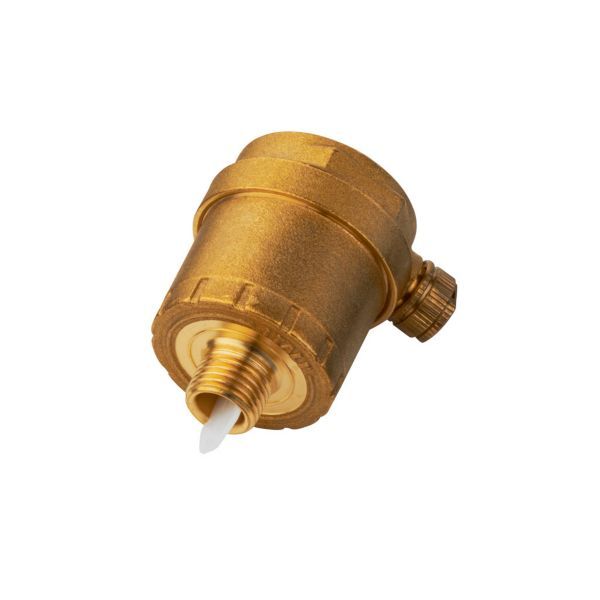

Aut.Luftudlader 3/8 Giacomini Type R 88

108 kr. inkl. moms

Giacomini R88 er en automatisk luftudlader, der fjerner luft fra varme-, køle- og brugsvandsanlæg under normal drift.

  • Tilslutning: 3/8″ udvendigt gevind (G 3/8″)
  • Udluftning: Maks. 7 bar for selve udluftningen
  • Hus: Messing

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 447020003 Kategori:

Beskrivelse

Giacomini R88 er en automatisk luftudlader, der fjerner den luft, der samler sig i vandbårne varme-, køle- og brugsvandsanlæg. Den har 3/8″ udvendigt gevind og er udført i messing. Giacomini angiver et maks. driftstryk på 14 bar og et maks. tryk for udluftning på 7 bar.

Fordele

  • Automatisk: Udluftningen sker af sig selv under anlæggets normale drift.
  • Driftstemperatur: Giacomini angiver et temperaturområde på 5–120 °C.
  • Medie: Kan bruges med vand og glykolblandinger, maks. 50 %.
  • Udskiftning uden tømning: Ifølge Giacomini kan luftudladeren afmonteres uden at tømme anlægget, når den er monteret på afspærringsventilen R160 (købes separat).
  • Eftersyn: Giacomini anbefaler at montere ventilen et sted, der er let at efterse.

Passer den til dit anlæg?

Bruges til

  • Automatisk udluftning af varme-, køle- og brugsvandsanlæg.
  • Monteres på fordelerrør, ved rørføringens højeste punkter, på væg- og gulvkedler samt nær luftvarmere og varmevekslere.

Sådan vælger du

  • Denne variant: G 3/8″ (R88Y002).
  • Mindre tilslutning: R88Y001, G 1/4″
  • Med afspærringsventil R160: R88I

Montering

  • Tilsluttes med 3/8″ udvendigt gevind (G 3/8″).
  • Monteres lodret med proppen opad, gerne et sted hvor den let kan efterses.
  • Hætten lukkes, mens anlægget skylles og fyldes, så urenheder ikke kommer ind i ventilens mekanisme.
Til installatøren
  • Sådan virker den: Ventilen arbejder med en svømmer. Er der ingen luft i ventilhuset, holder svømmeren proppen lukket; samler der sig luft, falder væskestanden, svømmeren synker, og proppen åbner, til de normale forhold er genoprettet. Er der meget luft i anlægget, er svømmeren helt sænket, og luften slipper hurtigere ud.
  • Giacomini angiver, at udluftningen sker under anlæggets normale drift, hvor luftafgivelsen skal ske periodisk og ikke konstant, med beskedne luftmængder.
  • Driftsgrænser: Temperaturområde 5–120 °C, maks. driftstryk 14 bar, maks. tryk for udluftning 7 bar.
  • Medie: Vand og glykolblandinger, maks. 50 %.
  • Materialer: Hus i messing UNI EN 12165 CW617N, O-ring i EPDM, fjeder i rustfrit stål, svømmer i PP-H.
  • Udluftningen lukkes ved at skrue sideproppen i; ved normal drift skal proppen være skruet op.
  • Kan udstyres med Giacominis afspærringsventil R160 (der skal være mindst 35 mm fri plads i monteringssædet), så ventilen kan afmonteres uden at tømme anlægget; kombinationen fås også samlet i serien R88I i 3/8″ og 1/2″.
  • Giacomini angiver, at montering, idriftsættelse og periodisk vedligehold skal udføres af kvalificerede fagfolk efter nationale regler.

Udluftningskapacitet ved forskellige anlægstryk (R88)

Tryk (bar) Luftstrøm (l/h)
1 440
2 510
3 540
4 500
5 400
6 310
7 250

Standardbetingelser, fra Giacominis datablad for R88.

Ofte stillede spørgsmål

Kan luftudladeren skiftes uden at tømme anlægget?
Ja, hvis den monteres på Giacominis afspærringsventil R160. Giacomini har også kombinationen som serien R88I.

Skal hætten være lukket ved påfyldning?
Ja. Luk hætten, når anlægget skylles og fyldes, så urenheder ikke kommer ind i ventilens mekanisme.

Hvilken dimension gevind har luftudladeren?
G 3/8″ udvendigt gevind (produktkode R88Y002); Giacomini har også en mindre udgave med G 1/4″ (R88Y001).

Hvilket tryk og hvilken temperatur er luftudladeren beregnet til?
Giacomini angiver temperaturområdet 5–120 °C, maks. driftstryk 14 bar og maks. 7 bar for selve udluftningen.

Dokumentation

Tekniske data fra producentens officielle materiale (www.giacomini.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAutomatisk luftudlader
ModelGiacomini R88
Producentens varenr.R88Y002
TilslutningG 3/8" udvendigt gevind
Maks. driftstryk14 bar
Maks. tryk for udluftning7 bar
Driftstemperatur5–120 °C
MedieVand og glykolblandinger (maks. 50 %)
HusMessing UNI EN 12165 CW617N
O-ringEPDM
FjederRustfrit stål
SvømmerPP-H
MålB 47 mm, C 49 mm, D 8 mm (databladets måltegning)
Mærke
Varenummer447020003
EAN8009902022129
Vægt0,114 kg
