Beskrivelse

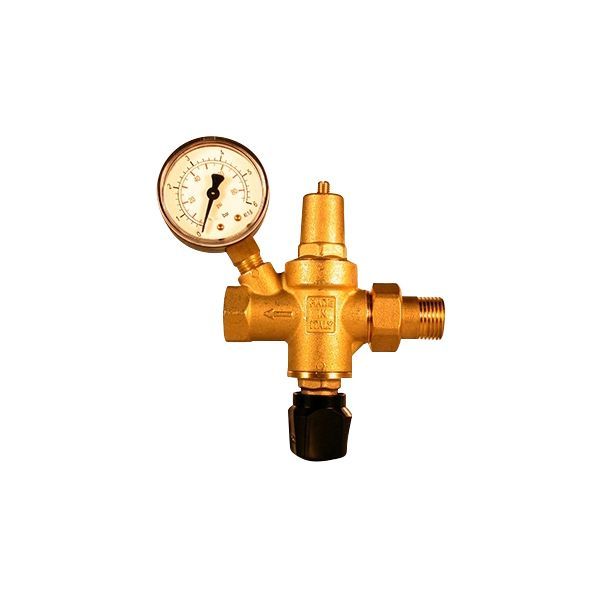

Bjørn Hammer automatisk påfyldningsventil i messing til lukkede varmeanlæg. Ventilen holder et stabilt tryk i anlægget og tilfører automatisk vand efter behov. Den har indbygget filter, kontraventil og stophane samt manometer til aflæsning af trykket og er fra fabrikken indstillet til 1,5 bar.
Fordele
- Automatisk efterfyldning: Holder trykket i varmeanlægget stabilt og tilfører vand efter behov.
- Indbygget: Filter, kontraventil og stophane er bygget ind i ventilen.
- Aflæsning: Manometeret viser trykket direkte på ventilen.
- Forindstillet: Udgangstrykket er sat til 1,5 bar fra fabrikken og kan ændres, når ventilen er monteret på anlægget.
Passer den til dit anlæg?
Bruges til
- Lukkede varmeanlæg, hvor anlægstrykket skal holdes stabilt, og der automatisk skal efterfyldes vand.
Sådan vælger du
- Denne variant: 1/2″ (DN15), udgangstryk 1–4 bar.
- Udgangstrykket bør ifølge Bjørn Hammer ikke overstige 2 bar, for bedre funktion af varmesystemet.
Montering
- Tilslutning: 1/2" nippel forskruning og fast muffe (gevind ISO 228) (tilgang/afgang).
- Installation og enhver ændring af udgangstrykket skal udføres af kvalificeret personale.
- Bjørn Hammer anbefaler at montere afspærringsventiler, så installation og service går hurtigere.
- Trykket indstilles, mens afspærringsventilen i udløbet er lukket; med uret øges udgangstrykket, mod uret falder det.
- Ventilens funktion påvirkes ikke af tyngdekraften og kan installeres i enhver position, men Bjørn Hammer foreslår ikke montering på hovedet.
- Medfølger: Manometer Ø63 × 1/4″, 1–6 bar.
- Medfølger ikke: Afspærringsventiler til hurtig installation og service.
Til installatøren
- Trykklasse: PN 10, maks. tilgangstryk 10 bar; udgangstrykket kan indstilles mellem 1 og 4 bar.
- Maks. arbejdstemperatur: 80 °C.
- Manometer: Ø63 × 1/4″, måleområde 1–6 bar.
- For bedre funktion af varmesystemet bør udgangstrykket ifølge Bjørn Hammer aldrig overstige 2 bar.
- Alle påfyldningsventiler testes før de pakkes; under prøven er de forudindstillet til 1,5 bar.
Se alle tekniske specifikationer →
Ofte stillede spørgsmål
Hvilket tryk skal jeg indstille?
Bjørn Hammer oplyser, at udgangstrykket for en bedre funktion af varmesystemet aldrig bør overstige 2 bar. Ventilen er fra fabrikken indstillet til 1,5 bar.
Kan den monteres i alle retninger?
Bjørn Hammer oplyser, at funktionen ikke påvirkes af tyngdekraften, og at ventilen kan installeres i enhver position – men foreslår ikke at montere den på hovedet.
Hvad gør jeg, hvis trykket skal ændres?
Installation og enhver ændring af udgangstrykket skal udføres af kvalificeret personale. Indstillingen bør foretages, mens afspærringsventilen i udløbet er lukket.
Dokumentation
- Datablad Automatisk påfyldningsventil PDF · 281 KB
Tekniske data fra producentens officielle materiale (bjornhammer.dk). Ret til ændringer forbeholdes.
