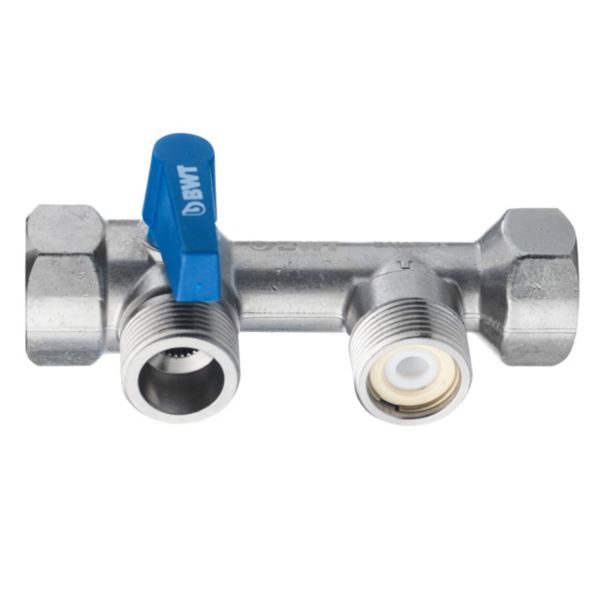

BWT Multiblock Left bypass-ventil 3/4”, indvendigt og udvendigt gevind (402740150)

772 kr. inkl. moms

Kompakt bypass-ventil med indbygget kontraventil til BWT’s vandbehandlingsanlæg.

  • Gevind: 3/4″ indvendigt og udvendigt gevind
  • Godkendelse: Godkendt til drikkevand (KIWA)
  • Byggelængde: Kort indbygningslængde – kan ifølge BWT monteres i trange teknikskabe
  • Betjening: Vridegrebet vælger mellem drift over anlægget og bypass direkte ind i huset

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 398841316 Kategori:

Beskrivelse

BWT Multiblock Left er en helstøbt bypass-ventil med en fuldt integreret kontraventil på afgangen. Den bruges ved installation af BWT’s blødgøringsanlæg, osmoseanlæg, filtre og lignende anlæg, der kræver et drikkevandsgodkendt bypass. Med vridegrebet vælger du, om drikkevandet ledes gennem anlægget eller uden om det, direkte ind i huset.

Fordele

  • Kontraventil: Ventilen er helstøbt, og kontraventilen sidder fuldt integreret på afgangen.
  • Få samlinger: Du undgår bøvl med samling af flere kuglehaner og fittings, ifølge BWT.
  • Installationstid: Du sparer tid på installationen sammenlignet med traditionelle bypassventiler og kuglehaner, ifølge BWT.
  • Materiale: Fremstillet i eloxeret messing.
  • Oprindelse: Dansk produceret.

Passer den til dit anlæg?

Bruges til

  • Bypass-ventil ved installation af BWT blødgøringsanlæg, osmoseanlæg, filtre og lignende anlæg, der kræver bypass.
  • Ved nybyg eller renovering kan ventilen ifølge BWT monteres for at klargøre installationen til senere montering af fx et BWT blødgøringsanlæg.

Montering

  • Grebet lodret: vandet ledes over anlægget. Grebet vandret: bypass direkte ind i huset.
  • Tilslutningerne er 3/4″ med indvendigt og udvendigt gevind, ifølge BWT’s produktdatablad.
Til installatøren
  • Tryktab gennem tilgang/afgang: 0,10 bar ved 0,9 m³/t · 0,20 bar ved 1,3 m³/t · 0,30 bar ved 1,5 m³/t · 0,35 bar ved 1,7 m³/t · 1 bar ved 2,8 m³/t.
  • Tryktab gennem bypass: 0,10 bar ved 1,8 m³/t · 0,20 bar ved 2,5 m³/t · 0,30 bar ved 3,1 m³/t · 0,35 bar ved 3,4 m³/t · 1 bar ved 5,7 m³/t.
  • Mål: Længde (A) 121,8 mm, bredde (D) 56,4 mm, højde (C) 50,6 mm, afstand hårdt-/blødtvandstilslutning (B) 50 mm, afstand centerpunkt hovedstreng til blødtvandstilslutning (E) 34,6 mm.

Passer til

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan virker vridegrebet på ventilen?
I vertikal position ledes drikkevandet over blødgøringsanlægget; i horisontal position ledes det udenom og direkte ind i huset, ifølge BWT.

Hvilke anlæg kræver denne type bypass?
Blødgøringsanlæg, osmoseanlæg, filtre og lignende anlæg, der kræver et separat drikkevandsgodkendt bypass.

Er ventilen godkendt til drikkevand?
Ja – den er typegodkendt af KIWA Sverige til brug i drikkevandsinstallationer.

Hvor stort er tryktabet gennem ventilen?
Gennem tilgang/afgang stiger tryktabet fra 0,10 bar ved 0,9 m³/t til 1 bar ved 2,8 m³/t. Gennem bypass fra 0,10 bar ved 1,8 m³/t til 1 bar ved 5,7 m³/t, ifølge BWT.

Dokumentation

Tekniske data fra producentens officielle materiale (shop.bwt.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeBypass-ventil (multiblock)
ModelBWT Multiblock Left
Producentens varenr.402740150
Dimension3/4"
TilslutningIndvendigt og udvendigt gevind, 3/4"
MaterialeEloxeret messing
Længde121,8 mm (A)
Højde50,6 mm (C)
Bredde56,4 mm (D)
Afstand hårdt-/blødtvandstilslutning (B)50 mm
Afstand centerpunkt hovedstreng til blødtvandstilslutning (E)34,6 mm
GodkendelseKIWA (Sverige), drikkevand
Tryktab tilgang/afgang0,10 bar ved 0,9 m³/t · 0,20 bar ved 1,3 m³/t · 0,30 bar ved 1,5 m³/t · 0,35 bar ved 1,7 m³/t · 1 bar ved 2,8 m³/t
Tryktab gennem bypass0,10 bar ved 1,8 m³/t · 0,20 bar ved 2,5 m³/t · 0,30 bar ved 3,1 m³/t · 0,35 bar ved 3,4 m³/t · 1 bar ved 5,7 m³/t
Nettovægt0,4 kg
OprindelseslandDanmark
Mærke
Varenummer398841316
EAN5714330010619
