Danfoss adapter for AMV(E) 335/435 – old VRB, VRG, VF, VL, DN15-50

755 kr. inkl. moms

Danfoss adapter til montering af AMV(E) 335- og 435-aktuatorer på ældre Danfoss VRB-, VRG-, VF- eller VL-ventiler.

  • Aktuatorer: Passer til AMV(E) 335 og 435
  • Ventiler: Til ældre Danfoss VRB-, VRG-, VF- og VL-ventiler
  • Montering: Vist trin for trin i Danfoss’ installationsvejledning

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 460946910 Kategori:

Beskrivelse

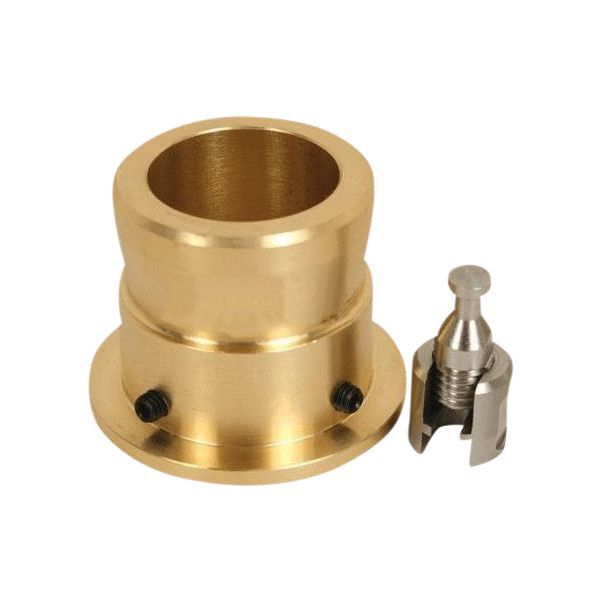

Danfoss adapter 065Z0313 bruges, når en AMV(E)-aktuator af typen 335 eller 435 skal monteres på en ældre Danfoss VRB-, VRG-, VF- eller VL-ventil, DN 15–50. Danfoss kalder den også “AB-QM-adapter (første generation)”, og installationsvejledningens titel nævner desuden AB-QM DN 40–100.

Fordele

  • Dimensioner: Dækker ventiler i DN 15–50.
  • Alternativ brug: Ud over AMV(E) 335/435 nævner Danfoss adapteren som tilbehør til AME 445 og til AB-QM DN 40–100 (første generation).
  • Driftsgrænser: Bruges adapteren til AME 445 i stedet for AMV(E) 335/435, angiver Danfoss et maks. differenstryk pr. ventilstørrelse, fra 9 bar ved DN 15 til 0,5 bar ved DN 50.

Passer den til dit anlæg?

Bruges til

  • Adapter, når en AMV(E) 335- eller 435-aktuator skal monteres på en ældre Danfoss VRB-, VRG-, VF- eller VL-ventil, fx ved udskiftning af motoren.
  • Ud over AMV(E) 335/435 nævner Danfoss adapteren som tilbehør til AME 445-aktuatoren og til AB-QM DN 40–100 (første generation).

Sådan vælger du

  • Denne variant: adapter 065Z0313 (AB-QM-adapter, første generation).

Montering

  • Monteres mellem ventil og aktuator; fremgangsmåden er vist trin for trin i Danfoss’ installationsvejledning.
  • Dækker ventildimensioner DN 15–50.
Til installatøren
  • Ventil-aktuatorkombination: AMV(E) 335/435 til VRB-, VRG-, VF- og VL-ventiler, DN 15–50; Danfoss angiver desuden anvendelsen AME 435 QM.
  • Adapteren til AMV(E) 335/435 er også tilbehør til AME 445: AME 445-databladet angiver 065Z0313 som “Adapter for old valves VRB, VRG, VF, VL” med maks. differenstryk DN 15 9 bar, DN 20 4 bar, DN 25 2 bar, DN 32 1 bar, DN 40 0,8 bar, DN 50 0,5 bar.
  • Samme adapter bruges også til AB-QM DN 40–100 (første generation), ifølge titlen på Danfoss’ installationsvejledning for adapteren.

Ofte stillede spørgsmål

Hvornår skal denne adapter bruges?
Når en AMV(E) 335- eller 435-aktuator skal monteres på en ældre Danfoss VRB-, VRG-, VF- eller VL-ventil.

Hvilke ventildimensioner dækker adapteren?
DN 15–50.

Passer adapteren også til andre kombinationer?
Ja. Ud over AMV(E) 335/435 nævner Danfoss den som tilbehør til AME 445 og til AB-QM DN 40–100 (første generation).

Hvad er maks. differenstryk, hvis adapteren bruges til AME 445 i stedet for AMV(E) 335/435?
Bruges adapteren til AME 445 i stedet for AMV(E) 335/435, angiver databladet: DN 15 9 bar, DN 20 4 bar, DN 25 2 bar, DN 32 1 bar, DN 40 0,8 bar, DN 50 0,5 bar.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAdapter (tilbehør)
Danfoss kodenr.065Z0313
Danfoss' betegnelseAB-QM-adapter (første generation)
Ventil-aktuatorkombinationAMV(E) 335/435 – VRB/G, VF/L, DN 15–50
AnvendelseAME 435 QM
Alternativ anvendelseUd over AMV(E) 335/435: AME 445, DN 15–50 (maks. differenstryk DN 15 9 bar, DN 20 4 bar, DN 25 2 bar, DN 32 1 bar, DN 40 0,8 bar, DN 50 0,5 bar); AB-QM DN 40–100 (første generation)
Nettovægt0,23 kg
Bruttovægt0,24 kg
Mærke
Varenummer460946910
EAN5702421561911
