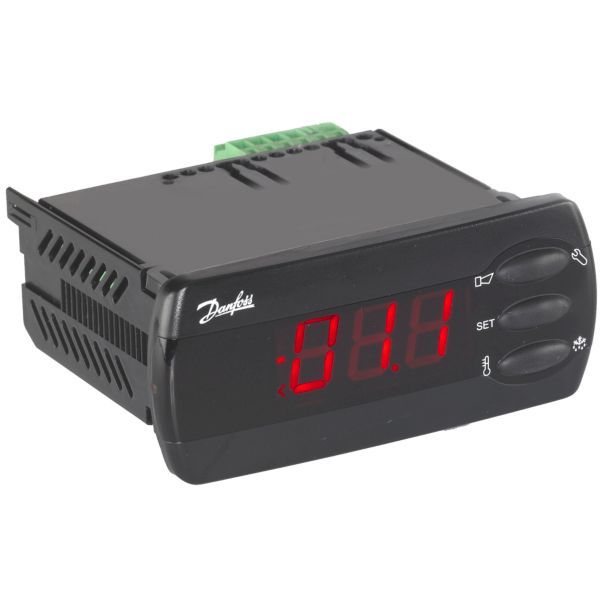

Danfoss EKC 202D Køle-apparatstyring, Temp., Multi, 4 relæer, 1f, 1k, 2,5 VA

1.272 kr. inkl. moms

Danfoss EKC 202D er en elektronisk styring til kølemøbler, der kan regulere køling, ventilator og afrimning i samme apparat.

  • Relæer: 4 relæudgange styrer køling, ventilator, afrimning, kantvarme, alarm eller lys.
  • Følere: Indgange til flere typer temperaturfølere.
  • Front: Display med indstøbte knapper og pakning.
  • Datakommunikation: Kan eftermonteres med et indstiksmodul til LON eller MODBUS.
  • Tilbehør: Der kan tilsluttes ét eksternt display.

Levering 1–3 hverdage

Varenummer (SKU): 470848536 Kategori:

Beskrivelse

Danfoss EKC 202D regulerer temperaturen i kølemøbler i supermarkeder. Den har mange foruddefinerede anvendelser, og Danfoss oplyser, at den kan erstatte flere separate termostater og timere. Fire relæer styrer køling, ventilator, afrimning, kantvarme, alarm eller lys efter den valgte anvendelse.

Fordele

  • Flere anvendelser i samme apparat: EKC 202D har mange foruddefinerede anvendelser, og Danfoss oplyser, at den kan erstatte en samling af termostater og timere.
  • Temperaturfølere: Reguleringen kan bruge signal fra en eller to temperaturfølere – i den kolde luftstrøm efter fordamperen, i den varme luftstrøm før fordamperen eller begge steder.
  • Digitale indgange: To digitale indgange kan hver sættes til én funktion, fx møbelrengøring, dørfunktion med alarm, start af afrimning eller skift af temperaturreference.
  • Datakommunikation: Skal regulatoren betjenes fra en pc, placeres et datakommunikationsmodul i regulatoren.

Passer den til dit anlæg?

Bruges til

  • Temperaturregulering af kølemøbler i supermarkeder.
  • Fire relæer kobler de funktioner, anvendelsen kræver: køling (kompressor eller relæ), ventilator, afrimning, kantvarme, alarm eller lys.

Sådan vælger du

  • Denne variant: EKC 202D, 4 relæer, 230 V AC, til én kompressor og én fordamper.
  • Fjernbetjent display EKA 163A
  • Der kan tilsluttes ét display af typen EKA 163A eller EKA 164A.

Montering

  • Installation og indstilling udføres af en kølemontør, og regulatorens anvendelse skal vælges, så den passer til anlæggets opbygning.
Til installatøren
  • Forsyning: 230 V AC, 50/60 Hz, 2,5 VA.
  • Følere: Pt 1000, PTC 1000 eller NTC-M2020.
  • Relæer: 4 relæudgange til maks. 1 kompressor og 1 fordamper.
  • Digitale indgange: DI1 og DI2 kan hver sættes til én funktion – statusvisning af en kontaktfunktion, dørfunktion, døralarm, start af afrimning, hovedafbryder, natdrift, referenceforskydning, separat alarmfunktion, møbelrengøring eller tvangskøling. Koordineret afrimning kan kun vælges på DI2.
  • Indstiksmodul: Regulatoren kan eftermonteres med ét indstiksmodul – enten et batterimodul, der sikrer spænding til urfunktionen ved strømudfald over fire timer, eller et datakommunikationsmodul.
  • Eksternt display: Der kan tilsluttes ét display type EKA 163A eller EKA 164A. Tilsluttes både et eksternt display og datakommunikation, kræver det ifølge Danfoss et separat datakommunikationsmodul.
  • Godkendelser: C-Tick, CE, EAC, Intertek Semco, cURus.

Tilbehør

Ofte stillede spørgsmål

Hvad kan de to digitale indgange bruges til?
Hver indgang kan sættes til en af funktionerne statusvisning af en kontaktfunktion, dørfunktion, døralarm, start af afrimning, hovedafbryder, natdrift, referenceforskydning, separat alarmfunktion, møbelrengøring eller tvangskøling. Koordineret afrimning kan kun vælges på indgang DI2.

Hvordan fungerer møbelrengøringsfunktionen?
Et tryk på kontakten stopper kølingen, men ventilatorerne kører videre. Næste tryk stopper også ventilatorerne. Endnu et tryk genstarter kølingen. Forløbet kan følges på displayet, og regulatoren sender en rengøringsalarm på netværket.

Kan der eftermonteres datakommunikation på regulatoren?
Ja. Skal betjeningen ske fra en pc, placeres et datakommunikationsmodul i regulatoren; Danfoss angiver LON og MODBUS som valgmuligheder. Der er plads til ét indstiksmodul, så modulet vælges mellem datakommunikation og batterimodul.

Skal jeg bruge en bestemt følertype?
Regulatoren understøtter følertyperne Pt 1000, PTC 1000 og NTC-M2020.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeEKC 202D køle-apparatstyring (TXV)
Danfoss kodenr.084B8536
ProduktgruppeFordamper- og kølerumsregulatorer
AnvendelsesområdeKølestyring
FunktionTemp, multi-appli., 4 relæer
Relæudgange4
Maks. antal kompressorer1
Maks. antal fordampere1
Digitale indgange2
Display på frontenJa
Forsyningsspænding230 V AC, 50/60 Hz
Effektforbrug2,5 VA
FølertyperPt 1000, PTC 1000, NTC-M2020
KommunikationLON eller MODBUS (tilvalg)
Display-tilbehørEKA 163A, EKA 164A
GodkendelserC-Tick, CE, EAC, Intertek Semco, cURus
Nettovægt0,218 kg
Bruttovægt0,258 kg
Mærke
Varenummer470848536
EAN5702428095358
