Beskrivelse

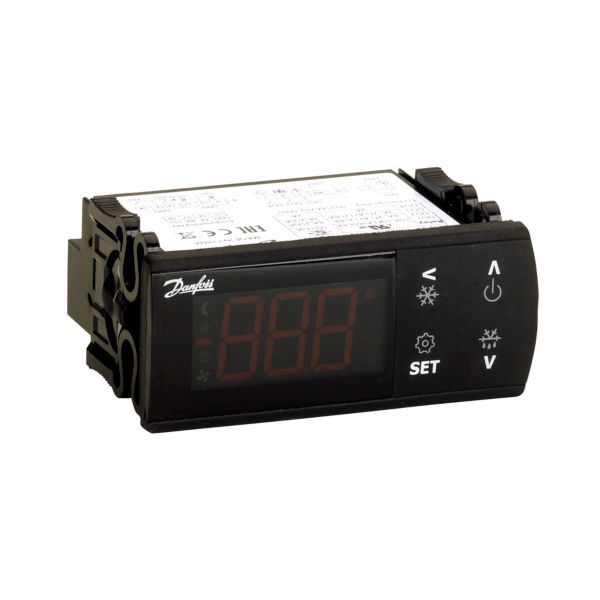

Danfoss ERC 211 er en digital regulator til køling og afrimning med ét relæ, beregnet til kommercielle køle- og klimaanlæg som fx kølemontre. Den styrer temperaturen med en ekstern føler og har naturlig afrimning, temperatur- og følerfejlsalarmer samt forudinstallerede applikationer. Forsyningen er 197–250 V AC, 50/60 Hz, og relæet er på 16 A.
Fordele
- Betjening: Fire trykknapper, stort display og enkel menustruktur med forudinstallerede applikationer.
- Direkte tilslutning: Det 16 A-relæ kan ifølge Danfoss tilslutte en kompressor på op til 2 hk direkte uden mellemrelæ – afhængigt af kompressorens effektfaktor og motorens virkningsgrad (større end 0,65 for 230 V).
- Afrimning: Naturlig afrimning kan styres på tid eller stoppe ved lufttemperaturen, og regulatoren har dag- og nattilstand.
- Alarmer: Advarer ved høj eller lav temperatur og ved fejl i lufttemperaturføleren.
- Front: Kapslingsklasse IP65 med integreret pakning; bagsiden er IP00.
Passer den til dit anlæg?
Bruges til
- Kølemontre og andre kommercielle køle- og klimaanlæg med ét styret relæ.
Sådan vælger du
- Denne variant: ERC 211, 1 relæ
- Flere udgange: ERC 213 (3 relæer)
- Flere udgange: ERC 214 (4 relæer)
Montering
- Panelmonteres og tilsluttes af kølemontør/elinstallatør; terminalskruerne har et maks. tilspændingsmoment på 0,4 Nm.
- Temperaturføleren bestilles separat.
- Medfølger ikke: Temperaturføler (bestilles separat, fx Danfoss EKS 221).
Til installatøren
- Følertyper: NTC 5 kΩ (fx EKS 211), NTC 10 kΩ (fx EKS 221), PTC 990 Ω (fx EKS 111) eller Pt1000 (fx AKS-serien), alle ved 25 °C. Måleområde -40 til 105 °C.
- Nøjagtighed: ±1 K under -35 °C, ±0,5 K mellem -35 og 25 °C, ±1 K over 25 °C.
- Relæudgang (230 V-version): DO1 kompressorrelæ 16 A iht. EN 60730-1, 10 FLA/60 LRA ved 230 V (UL 60730-1).
- Afrimning: ERC 211 kan sættes til ingen afrimning eller naturlig afrimning. Stoptemperatur, afrimningsinterval og maksimal afrimningstid indstilles i afrimningsmenuen.
- Driftsbetingelser: -10…55 °C ved 90 % relativ luftfugtighed. Opbevaring -40…70 °C ved 90 % relativ luftfugtighed. Forureningsgrad II, ikke-kondenserende.
- Beskyttelse: Front IP65 med integreret pakning, bagside IP00. Overspændingskategori II (230 V-version). Danfoss anfører, at regulatoren ikke må udsættes for vand eller fugt, og at pludselige temperaturskift ved høj luftfugtighed skal undgås, så der ikke dannes kondens.
- Nominel effekt: Under 0,7 W. Indgange tilsluttet SELV, begrænset energi under 15 W.
- Forudinstallerede applikationer: App 1 mellemtemperatur 4–20 °C uden afrimning; App 2 mellemtemperatur 2–6 °C med tidsindstillet naturlig afrimning; App 3 mellemtemperatur 2–6 °C med naturlig afrimningsstop ved lufttemperatur.
Se alle tekniske specifikationer →
Tilbehør
Danfoss EKS 221 3,5m Temp.sensor, -50-120gr, NTC 10.000 Ohm, +-1%, kabel, gummi, 3,5m285 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor stor en kompressor kan den styre direkte?
Ifølge Danfoss’ installationsvejledning kan det 16 A-relæ tilslutte kompressorer på op til 2 hk direkte uden mellemrelæ – afhængigt af kompressorens effektfaktor og motorens virkningsgrad (større end 0,65 for 230 V).
Kan den styre elektrisk afrimning eller varmgasafrimning?
Nej. På ERC 211 kan afrimningen kun sættes til ingen afrimning eller naturlig afrimning. Elektrisk afrimning og varmgasafrimning findes på ERC 213 og ERC 214.
Hvilke færdige applikationer har den?
Ifølge installationsvejledningen har den tre forudindstillede applikationer til mellemtemperatur: uden afrimning, med tidsindstillet naturlig afrimning og med naturlig afrimningsstop ved lufttemperatur.
Hvilke godkendelser har regulatoren?
Danfoss’ produktside angiver CE, CQC, EAC, ENEC, NSF og cURus.
Hvilke følertyper kan den bruges med?
Den kan ifølge Danfoss bruges med NTC 5 kΩ, NTC 10 kΩ, PTC 990 Ω eller Pt1000-følere.
Følger der en temperaturføler med?
Nej. Kodenr. 080G3454 er ifølge Danfoss’ bestillingstabel regulatoren alene, ikke pakkeløsningen med føler. Føleren bestilles separat, fx som Danfoss EKS 221.
