Beskrivelse

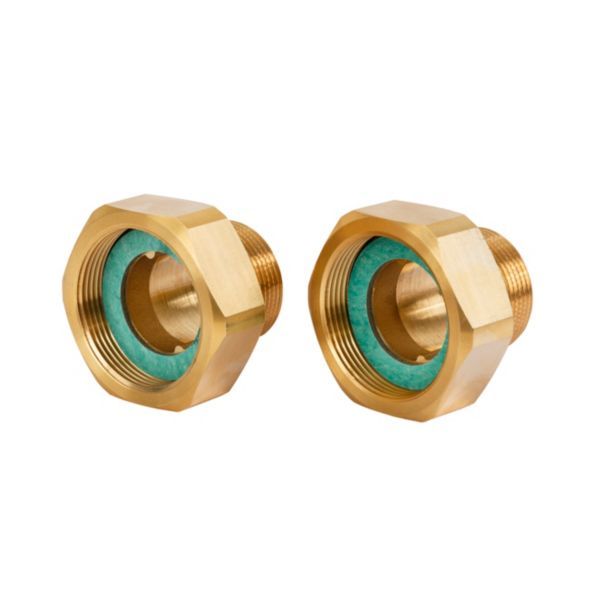

Danfoss gevindnipler 065B2005 er gevindstudse, der giver en DN 50-ventil 2″ udvendigt gevind (R 2) – et konisk rørgevind efter EN 10226-1. De hører til Danfoss’ AVT/VGU(F)-program i PN 25, er i messing CW617N og leveres som sæt med 2 stk.
Fordele
- Gevindstandard: Det koniske rørgevind følger EN 10226-1, så nipplen passer til almindelige rørgevind.
- Materiale: Messing CW617N.
- Størrelse: Danfoss angiver 065B2005 som gevindstudsen til DN 50-ventiler og 065B2004 til DN 40.
Passer den til dit anlæg?
Bruges til
- Tilslutning af DN 50-ventiler med udvendigt gevind i Danfoss’ AVT/VGU(F)-program (PN 25). Danfoss angiver desuden nipplerne til AVPA, AVPB og SAVD i DN 50.
Sådan vælger du
- Denne variant: R 2 til DN 50-ventiler.
- Til DN 40-ventiler: gevindnipler R 1 1/2 (Danfoss 065B2004)
Montering
- Nipplerne leveres separat fra ventilen og skrues på ventilens tilslutninger.
- Rørsiden har 2″ udvendigt gevind (R 2) – et konisk rørgevind efter EN 10226-1.
- Medfølger: 2 stk. gevindnipler (R 2, messing).
Til installatøren
- Materiale og trykklasse: Messing CW617N, PN 25.
- Gevind: Konisk udvendigt gevind efter EN 10226-1, R 2.
- Kompatibilitet: Databladets tabel ‘External thread tailpieces’ for AVT/VGU(F) angiver 065B2005 til DN 50 og 065B2004 til DN 40. Danfoss’ liste over ventiler, nipplen anvendes i, nævner VGU, VGUF, AVPA, AVPB og SAVD i DN 50.
Se alle tekniske specifikationer →
Ofte stillede spørgsmål
Hvilke ventiler passer nipplerne til?
DN 50-ventiler i Danfoss’ AVT/VGU(F)-program (PN 25). Danfoss nævner VGU, VGUF, AVPA, AVPB og SAVD i DN 50.
Hvilket gevind har nipplerne?
2″ udvendigt gevind (R 2) – et konisk rørgevind efter EN 10226-1.
Hvor mange stk. er der i pakken?
2 stk.
Hvilket materiale og hvilken trykklasse har nipplerne?
Messing CW617N og PN 25.
Følger nipplerne med ventilen?
Nej, de leveres separat og skrues på ventilens tilslutninger.
Dokumentation
- Datablad AVT / VGU-F PDF · 1,4 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
