Beskrivelse

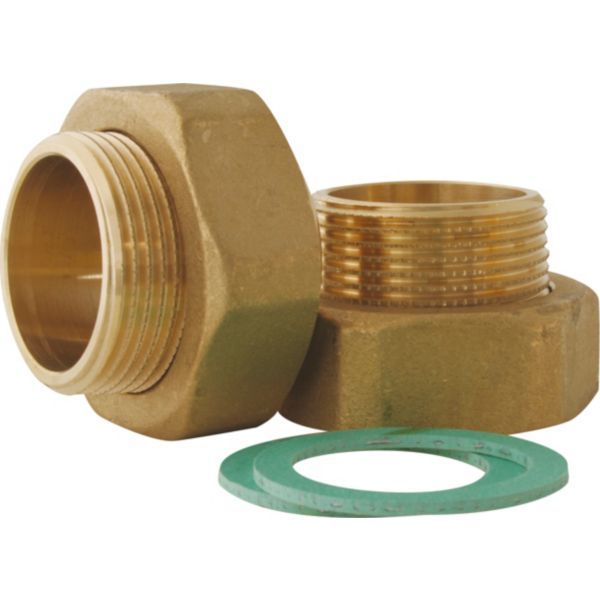

Danfoss gevindnipler 003H6906 bruges til at tilslutte en Danfoss-ventil i DN 32 til rør. Rørsiden har 1 1/4″ udvendigt gevind (R 1 1/4). Danfoss angiver niplerne som tilbehør til sædeventilen VM 2 i DN 32 og oplyser dem som et sæt med 2 stk. i messing.
Fordele
- Passer til VM 2 i DN 32: Danfoss angiver niplerne som tilbehør til sædeventilen VM 2 i DN 32 (ventil 065B2018).
- Trykklasse: Niplerne er PN 25, det vil sige 25 bar nominelt tryk.
- Byggelængde: Danfoss angiver 36,5 mm pr. nippel.
Passer den til dit anlæg?
Bruges til
- Gevindnipler til tilslutning af Danfoss-ventiler i DN 32 til rør med udvendigt gevind R 1 1/4; Danfoss angiver dem som tilbehør til VM 2 DN 32 og viser dem anvendt med AVPQ DN 32.
Sådan vælger du
- Denne variant: 003H6906, R 1 1/4 udvendigt gevind mod røret.
- VM 2 DN 32 2-vejs sædeventil
Montering
- Rørside: 1 1/4″ udvendigt gevind (R 1 1/4).
- Bestilles separat til ventilen; tjek ventilens tilslutning, før der bestilles.
- Medfølger: Sæt med 2 gevindnipler.
Til installatøren
- Materiale: Messing CW617N.
- Trykklasse: PN 25 (25 bar nominelt tryk).
- Gevind: Rørsiden er R 1 1/4 udvendigt gevind. Byggelængde 36,5 mm pr. nippel.
- Ventilside: Danfoss’ kilder er uenige om omløberens gevindmål, så det er udeladt her – mål eller slå ventilens eget gevind op før montering.
Se alle tekniske specifikationer →
Passer til
Ofte stillede spørgsmål
Hvilke ventiler passer niplerne til?
Danfoss angiver dem som tilbehør til sædeventilen VM 2 i DN 32 (ventil 065B2018) og viser dem også anvendt med AVPQ i DN 32.
Hvor mange nipler er der i en pakke?
Danfoss oplyser dem som et sæt med 2 stk. i messing CW617N.
Hvilket gevind har niplen mod røret?
1 1/4″ udvendigt gevind (R 1 1/4).
Skal jeg tjekke noget, før jeg bestiller?
Ja. Tjek ventilens eget gevind, før niplerne bestilles – de leveres separat fra ventilen.
Dokumentation
- Datablad VM 2, VB 2 PDF · 1,2 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
