Beskrivelse

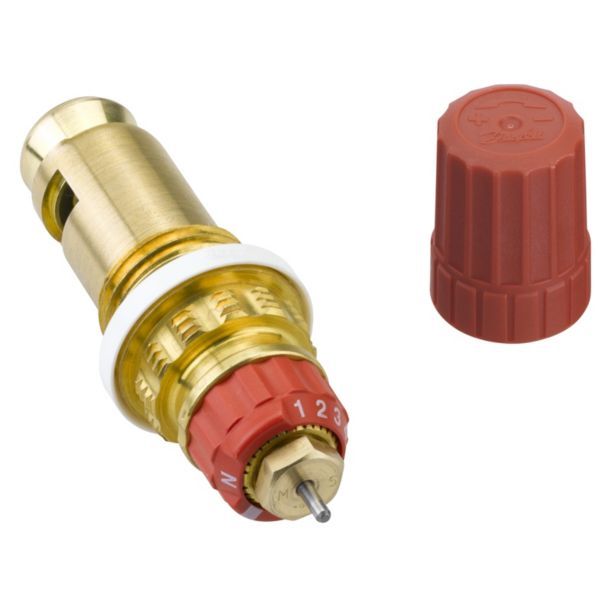

Danfoss RA-N er en indbygningsventil til radiatorer med bundtilslutning (ventilradiatorer). Danfoss angiver den med forindstilling til normalt og stort flow, med RA-tilslutning til Danfoss’ termostatfølere og med 1/2″ udvendigt gevind (G 1/2 A) mod radiatoren. Sættet består af ventil og beskyttelseshætte, og Danfoss nævner radiatorer fra Ferroli, Korado og Schäfer.
Fordele
- Forindstilling: Danfoss angiver indsatsen med integreret forindstilling til normalt og stort flow.
- Driftsgrænse: Maks. fremløbstemperatur 120 °C.
- Beskyttelseshætte: Danfoss angiver sættets indhold som ventil og beskyttelseshætte.
- Radiatortyper: Danfoss angiver indsatsen til universalradiatorer og nævner radiatorer fra Ferroli, Korado og Schäfer.
Passer den til dit anlæg?
Bruges til
- Indbygningsventil til radiatorer med bundtilslutning (ventilradiatorer); Danfoss nævner radiatorer fra Ferroli, Korado og Schäfer.
Sådan vælger du
- Denne variant: RA-N indbygningsventil, G 1/2 A, RA-følertilslutning, med forindstilling til normalt og stort flow.
- Tjek radiatorproducentens anvisning for, hvilken indbygningsventil radiatoren skal have.
Montering
- Skrues ind i radiatoren med 1/2″ udvendigt gevind (G 1/2 A).
- Termostatføler bestilles separat.
- Medfølger: Beskyttelseshætte.
- Medfølger ikke: Termostatføler eller aktuator (bestilles separat).
Til installatøren
- Tilslutning: 1/2″ udvendigt gevind (G 1/2 A) mod radiatoren; følertilslutningen er af typen RA.
- Driftsgrænse: Danfoss angiver maks. fremløbstemperatur 120 °C.
- Danfoss oplyser ‘CE-mærket: No’ for denne ventilindsats.
- Danfoss har ikke udgivet et datablad eller en installationsvejledning, der navngiver kodenr. 013G7380. Følg radiatorproducentens anvisning for, hvilken indbygningsventil radiatoren skal have.
Se alle tekniske specifikationer →
Ofte stillede spørgsmål
Hvilket gevind har ventilindsatsen?
Danfoss angiver tilslutningen til radiatoren som G 1/2 A, altså 1/2″ udvendigt gevind.
Hvilke radiatorer passer den til?
Danfoss angiver indsatsen til radiatorer med bundtilslutning og nævner radiatorproducenterne Ferroli, Korado og Schäfer. Følg radiatorproducentens anvisning for, hvilken indbygningsventil radiatoren skal have.
Hvad følger med?
Danfoss angiver sættets indhold som ventil og beskyttelseshætte. Termostatføler eller aktuator bestilles separat.
Hvilken føler passer på ventilen?
Følertilslutningen er af typen RA, som er Danfoss’ egen tilslutningstype til termostatiske følere.
Hvor varmt må fremløbet være?
Danfoss angiver maks. fremløbstemperatur 120 °C.
Dokumentation
- Datablad Indbygningsventil serie 3, type 013G0372 & 013G0373 PDF · 1,6 MB
- Datablad Integrated valve 013G8370 with normal flow (engelsk) PDF · 676 KB
- Installationsvejledning Integrated RA-N Valve 013G0482 PDF · 502 KB
- Installationsvejledning Integrated RA-U Valve 013G0483 PDF · 504 KB
- Installationsvejledning Integrated valve RTD-N 013L7270 PDF · 184 KB
- Installationsvejledning Integrated valve RTD-N 013L7370 PDF · 186 KB
- Installationsvejledning Integrated valve RTD-N 013L7390 PDF · 186 KB
- Installationsvejledning Integrated Valve Type RA-U PDF · 615 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
