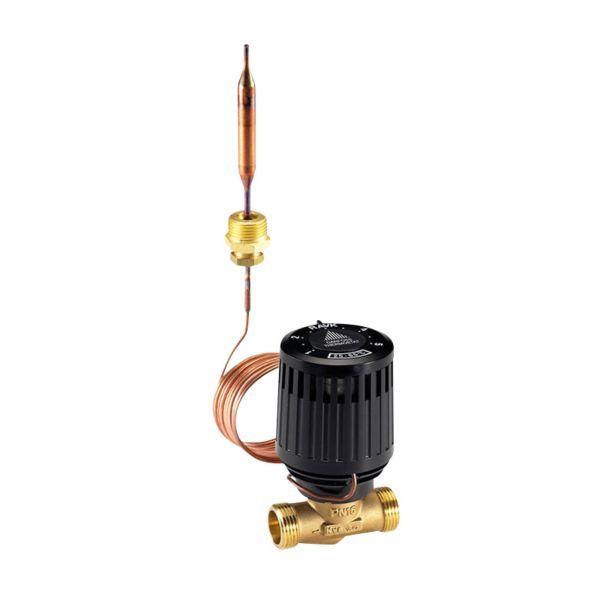

Danfoss Redan RAVK VMA 1,0 Termostatføler 25-65°C. 3/4”, erstatter 454624106

2.749 kr. inkl. moms

Danfoss Redan termostatsæt med en selvvirkende RAVK-føler og en VMA-ventil, der lukker, når temperaturen stiger.

  • Ventil: VMA tovejsventil, kvs 1,0
  • Føler: RAVK termostatisk aktuator, indstillingsområde 25–65 °C
  • Tilslutning: ¾″ udvendigt gevind (G¾A), med nippelsæt

Levering 1–3 hverdage

Varenummer (SKU): 454625206 Kategori:

Beskrivelse

Danfoss Redan termostatsættet består af en 2-vejs VMA-ventil med kvs 1,0 og en RAVK termostatisk aktuator med indstillingsområde 25–65 °C. RAVK er en selvvirkende aktuator, der bruges til temperaturregulering af små varmtvandsbeholdere eller varmevekslere i radiatorsystemer. Ventilen har 3/4″ udvendigt gevind (G 3/4 A) og leveres med nippelsæt; sættet er Danfoss Redans alternativ til den tidligere TC200-termostat med VVS-nr. 454624106.

Fordele

  • Selvvirkende: Kræver ingen strøm – aktuatoren lukker, når temperaturen stiger.
  • Montering: Ventilhuset kan sidde i frem- eller returløbsledningen, og føleren kan installeres i en hvilken som helst position.
  • Temperaturindstilling: Håndtaget har skalatrin 1–5, og Danfoss angiver de tilhørende lukketemperaturer som vejledende.
  • Medietemperatur: Ventilen er beregnet til cirkulationsvand op til 130 °C.
  • Udskiftning: Danfoss Redan angiver sættet som alternativ til den tidligere TC200-termostat.

Passer den til dit anlæg?

Bruges til

  • Selvvirkende temperaturregulering af små varmtvandsbeholdere.
  • Temperaturregulering af varmevekslere i radiatorsystemer.

Sådan vælger du

  • Denne variant: VMA-ventil kvs 1,0 med RAVK føler 25–65 °C, 3/4″ udvendigt gevind, med nippelsæt.
  • Større kvs: RAVK VMA 1,6
  • Alternativ til TC200 1,0 (VVS-nr. 454624106).

Montering

  • Monteres i frem- eller returløb med flowretningen vist ved den indstøbte pil; føleren kan placeres i en hvilken som helst position.
  • 3/4″ udvendigt gevind (G 3/4 A), leveres med nippelsæt.
  • Medfølger: Nippelsæt (3/4″ udvendigt gevind).
  • Medfølger ikke: Følerlomme (tilbehør), Svejsenippel (tilbehør).
Til installatøren
  • Reguleringsområde: Skalatrin 1–5 svarer vejledende til ca. 25/35/45/55/65 °C.
  • Materialer: Ventilhus i DZR (afzinkningsbestandigt messing), ventilkegle i EPDM, spindel i DZR, temperaturføler og kapillarrør i kobber.
  • Driftsgrænser: Maks. differenstryk 1,5 bar, prøvetryk 25 bar.

Varianter

Ofte stillede spørgsmål

Kan sættet erstatte en ældre TC200-termostat?
Danfoss Redan angiver sættet som alternativ til TC200 med VVS-nr. 454624106.

Hvor skal føleren monteres?
Føleren kan installeres i en hvilken som helst position ifølge Danfoss.

Virker termostaten uden strøm?
Ja. RAVK er en selvvirkende termostatisk aktuator, der ikke kræver strøm.

Hvilket gevind har ventilen?
3/4″ udvendigt gevind (G 3/4 A), og sættet leveres med nippelsæt.

Dokumentation

Tekniske data fra producentens officielle materiale (www.redan.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeTermostatsæt: VMA 2-vejs ventil + RAVK termostatisk aktuator
ModelRAVK-VMA
Danfoss kodenr.145H4010
DimensionDN 15
Tilslutning3/4" udvendigt gevind, G 3/4 A
Kvs1,0 m³/h
Indstillingsområde25–65 °C
TrykklassePN 16
Maks. differenstryk1,5 bar
Prøvetryk25 bar
Medietemperatur2…130 °C med VMA (cirkulationsvand/glykolholdigt vand op til 30 %)
Maks. følertemperatur120 °C
FølerelementKobber
Kapillarrørslængde2,0 m
VentilhusAfzinkningsbestandigt messing (DZR)
VentilkegleEPDM
FunktionAktuator lukker ved stigende temperatur
Alternativ tilVVS-nr. 454624106 (TC200 1,0)
Mærke
Varenummer454625206
EAN5715162519349
Vægt1,047 kg
