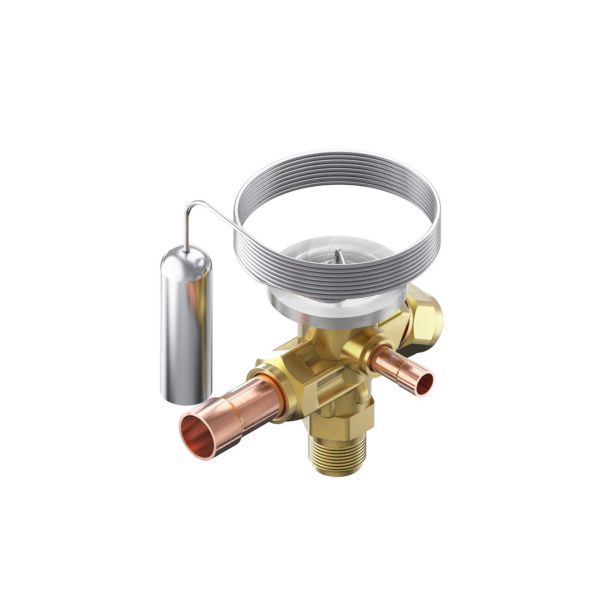

Danfoss TE2, R407C Termostatisk ekspansionsventil, 3/8”, Flare, 1/2”, ODF

811 kr. inkl. moms

Danfoss TE 2 termostatisk ekspansionsventil til kølemidlet R407C, med flare-tilgang og loddet afgang.

  • Tilslutning: Flare-tilgang og loddet afgang (ODF).
  • Dyse: Bestilles separat og vælges efter kapacitet.
  • Maks. driftstryk: 34 bar.
  • Overhedning: Justerbar.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470683446 Kategori:

Beskrivelse

Danfoss TE 2 er en termostatisk ekspansionsventil til kølemidlet R407C, med tilgang i 3/8” flare, afgang i 1/2” lodning (ODF) og ekstern trykudligning i 1/4” lodning. Ventilen har justerbar overhedningsindstilling, kapillarrør på 1500 mm og maks. driftstryk 34 bar. Dysen, der bestemmer kapaciteten, er et selvstændigt varenummer og bestilles separat.

Fordele

  • Udskiftelig dyse: Kapaciteten vælges ved at skifte dysen, som bestilles separat.
  • Justerbar overhedning: Den statiske overhedning er 4 °C fra fabrik og kan justeres med indstillingsspindlen.
  • Ekstern trykudligning: Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler.
  • Følerbånd: Ventilen leveres med Danfoss’ patenterede følerbånd, som Danfoss angiver som hurtigt og nemt at montere.
  • Flowretning: Ventilen har en præget 1-vejs pil som indikator for flowretningen.

Passer den til dit anlæg?

Bruges til

  • Køle-, frost- og klimaanlæg med kølemidlet R407C: ventilen regulerer indsprøjtningen af flydende kølemiddel i fordamperen ud fra overhedningen.
  • “Tørre” fordampere, hvor overhedningen ved fordamperens afgang er proportional med fordamperens belastning – det er her, Danfoss angiver ventilen som egnet til væskeindsprøjtning.
  • Anlæg med væskefordeler: Danfoss skriver, at ekstern trykudligning altid skal bruges der, og TE 2 har ekstern trykudligning.

Montering

  • Bestilling: TE 2 består ifølge Danfoss af et termostatelement og en dyse, som bestilles hver for sig; flaremøtrikker til flare-tilslutningerne bestilles også separat.
  • Tilslutning: Tilgang 3/8” flare, afgang 1/2” lodning (ODF) og ekstern trykudligning 1/4” lodning.
  • Indstilling: Den statiske overhedning justeres med indstillingsspindlen.
  • Medfølger: Følerbånd.
  • Medfølger ikke: Dyse – bestilles separat og vælges efter kapacitet, Flaremøtrikker til flare-tilslutningerne.
Til installatøren
  • Driftsgrænser: Fordampningstemperaturområde -40…10 °C (Danfoss’ område N), maks. driftstryk 34 bar.
  • Kapillarrørslængde 1500 mm; bi-flow med dyse 01-05; udførelse vinkelløb.
  • Overhedning: Den statiske overhedning (SS) er 4 °C fra fabrik og justeres med indstillingsspindlen. Åbningsoverhedningen (OS) er 6 K.
  • Nominel kapacitet opgives af Danfoss ved område N: åbningsoverhedning 6 K, kondenseringstemperatur 38 °C, fordampningstemperatur 4,4 °C og væsketemperatur 37 °C.
  • MOP: Denne udgave er uden MOP. Danfoss oplyser, at MOP (Maximum Operating Pressure) beskytter kompressormotoren mod for højt fordampningstryk under normal drift.
  • Materialer: Hus i messing; tilslutninger i messing og kobber.
  • Væskefordeler: Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler.

Ofte stillede spørgsmål

Følger dysen med?
Nej. Danfoss sælger termostatelementet og dysen hver for sig, og dysen vælges efter den kapacitet, anlægget skal have.

Hvilket kølemiddel er ventilen til?
R407C.

Hvilke tilslutninger har ventilen?
Tilgang 3/8” flare og afgang 1/2” lodning (ODF), med ekstern trykudligning i 1/4” lodning.

Hvad er ventilens maks. driftstryk?
34 bar.

Hvad er ventilens temperaturområde?
Danfoss angiver fordampningstemperaturområdet til -40…10 °C (område N).

Dokumentation

Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeTE 2, termostatisk ekspansionsventil
Danfoss kodenr.068Z3446
KølemiddelR407C
TilslutningTilgang 3/8'' flare, afgang 1/2'' lodning (ODF), ekstern trykudligning 1/4'' lodning
Maks. driftstryk34 bar
Medietemperatur-40…10 °C (Danfoss fordampningstemperaturområde N)
MedieFluidgruppe 2
Kategori (trykudstyrsdirektivet)Art. 4, par. 3
Statisk overhedning4 °C, justerbar
Åbningsoverhedning6 K
Nominel kapacitetsbetingelse (område N)Åbningsoverhedning 6 K, kondenseringstemperatur 38 °C, fordampningstemperatur 4,4 °C, væsketemperatur 37 °C
MOPIngen
Kapillarrørslængde1500 mm
FlowBi-flow med dyse 01-05
UdførelseVinkelløb
Indikator for flowretningPræget 1-vejs pil
MaterialeMessing (hus); tilslutninger i messing og kobber
Dele inkl.Følerbånd
GodkendelserEAC, UA
Nettovægt0,281 kg
Bruttovægt0,302 kg
Mærke
Varenummer470683446
EAN5714279815467
