Beskrivelse

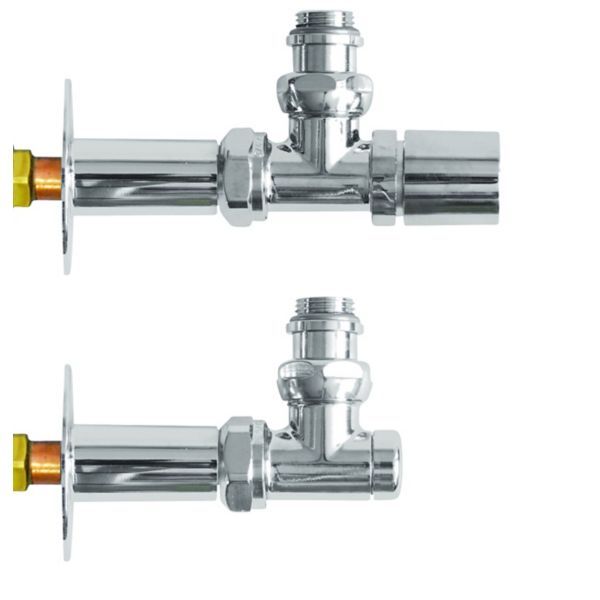

Alterna Design ventilsæt i krom består af en vinkelløbende radiatorventil, der kan tage et termostathoved eller en aktuator, og en regulerbar returkobling. Rørtilslutningen er 1/2″, og tilslutningen til radiatoren sker med o-ring. Sættet er lavet til Alterna håndklæderadiatorer, men passer ifølge Alterna også til andre fabrikater.
Fordele
- Alt med i én pakke: rosetter, fittings og kobberrør følger med ud over ventil og returkobling.
- Klar til termostat: ventilen kan senere forsynes med termostathoved eller aktuator.
- Regulerbar retur: returkoblingen forindstilles ved at dreje den – Kv-værdierne står i specifikationerne.
- Også til andre fabrikater: Alterna oplyser, at sættet ud over Alternas egne håndklæderadiatorer passer til andre fabrikater.
Passer den til dit anlæg?
Bruges til
- Tilslutning af en håndklæderadiator: vinkelløbende 1/2″ ventilsæt til Alterna håndklæderadiatorer – ifølge Alterna passer det også til andre fabrikater.
- Komplet med fremløbsventil, reguleringsventil, returtilslutning og roset.
Sådan vælger du
- Denne variant: Alterna Design 1/2″ ventilsæt, vinkelløbende, krom.
- Samme sæt i hvid
- Termostatføler til Design ventilsæt, krom
- Passer til: Alterna Norm 700 × 500 mm, krom
- Passer til: Alterna Norm 1150 × 500 mm, krom
- Passer til: Alterna Norm 1150 × 600 mm, krom
- Passer til: Alterna Norm 1500 × 600 mm, krom
- Passer til: Alterna Curve 1150 × 600 mm, krom
Montering
- Tilslutning: 1/2" omløber med o-ring (radiator).
- Tilslutningen til radiatoren sker med o-ring.
- Rørtilslutningen er 1/2″; alle gevind er efter ISO 7 eller ISO 228.
- Termostathoved eller aktuator kræver tilslutning M28 x 1,5 mm og bestilles separat.
- Fittings 3/4″ x 15 mm til kobberrør medfølger.
- Medfølger: 2 fittings 3/4″ x 15 mm til kobberrør, 2 kobberrør, 1/2″ tilslutning, 2 rosetter.
- Medfølger ikke: Termostathoved/-føler (ekstraudstyr).
Til installatøren
- Driftsgrænser: Alterna anbefaler maks. 10 bar og 110 °C (non shock).
- Kv, fremløbsventil: 0,28 ved ΔT 1 K, 0,54 ved ΔT 2 K og 1,70 helt åben.
- Kv, returkobling: 0,37 ved 0,5 omdrejning stigende til 2,7 ved 7 omdrejninger (helt åben).
- Gevind: alle gevind er efter ISO 7 eller ISO 228.
- Materialer: spindel AISI303, o-ring EPDM, håndhjul og rosetter ABS.
Se alle tekniske specifikationer →
Passer til
- Alterna Norm 700 × 500 mm, krom
- Alterna Norm 1150 × 500 mm, krom
- Alterna Norm 1150 × 600 mm, krom
- Alterna Norm 1500 × 600 mm, krom
- Alterna Curve 1150 × 600 mm, krom
Varianter
Ofte stillede spørgsmål
Kan sættet bruges til andre håndklæderadiatorer end Alterna?
Ja. Alterna oplyser, at ventilsættet passer til Alterna håndklæderadiatorer og også til andre fabrikater.
Kan jeg sætte termostat på?
Ja. Ventilen er forberedt til termostathoved eller aktuator med tilslutning M28 x 1,5 mm; termostathovedet bestilles separat.
Hvad følger med i sættet?
Fremløbsventil, regulerbar returkobling, 2 rosetter, 2 fittings 3/4″ x 15 mm og 2 kobberrør med 1/2″ tilslutning.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
