Beskrivelse

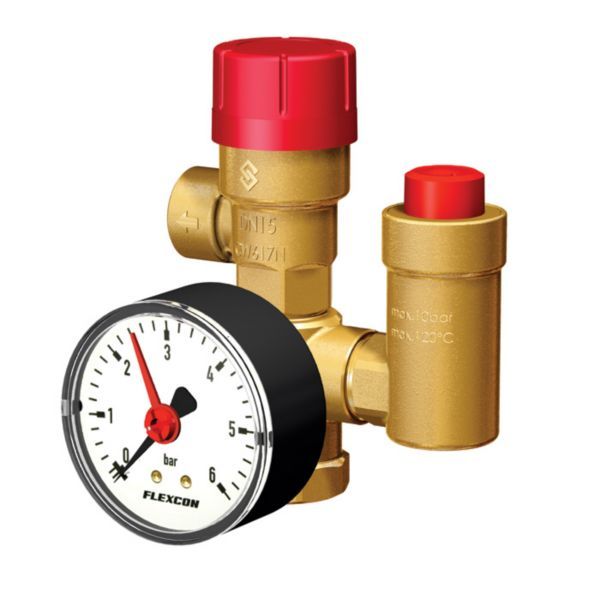

Flamco Flexcon samlesæt KSG er en samlet sikkerhedsgruppe til lukkede varme- og køleanlæg. Sættet leveres komplet med samlerør, Prescor sikkerhedsventil på 2,5 bar, Ø 61 mm manometer og Flexvent automatudlufter, og det har 3/4″ indvendigt gevind (Rp 3/4) og 1/2″ udgang på sikkerhedsventilen.
Fordele
- Alt i ét: Sikkerhedsventil, manometer og automatisk luftudlader leveres komplet på samme samlerør.
- Luftudskillelse: Flexvent frigiver indesluttet luft og gas fra anlægget.
- Aflæsning: Manometeret viser systemtrykket.
- Godkendelse: CE-mærket efter trykudstyrsdirektivet PED 2014/68/EU.
- Frostvæske: Tåler medier med op til 50 % glykol.
Passer den til dit anlæg?
Bruges til
- Lukkede varme- og køleanlæg med op til 50 % glykol.
Sådan vælger du
- Denne variant: 3/4″, 2,5 bar.
- Større anlæg: Flexcon samlegruppe 1¼”, 2,5 bar
Montering
- Monteres tæt på kedlen, på et trykløst anlæg, efter rørene er gennemskyllet og tryktestet; udføres kun af uddannet personale.
- Flexvent monteres lodret med den røde fingerskrue øverst.
- Medfølger: Samlerør, Manometer Ø 61 mm, Flexvent automatudlufter.
Til installatøren
- Montering: Monteres med en nøgle, der passer til møtrikken; svejs eller lod ikke i nærheden af ventilen, og bemærk pilen, der angiver gennemløbsretningen.
- Montering: Der må ikke sidde en stophane mellem kedlen og ventilen.
- Montering: Ind- og udløbsrørets diameter må ikke være mindre end ventilens egne tilslutninger, og der skal være fri udløbsgennemstrømning med fald, sluttet direkte til ventiludgangen.
- Montering: Montér aldrig ventilen med ind- og udløb pegende opad.
- Flexvent: Installeres lodret på systemets højeste punkt og må ikke isoleres; skal stå let tilgængeligt for vedligeholdelse.
- Flexvent: Egen systemgrænse er 0,2–10 bar og -10…90 °C kontinuerligt (maks. 120 °C kortvarigt); ikke egnet til lukkede brugsvandsanlæg eller dampanlæg.
- Vedligehold: Efterse ventilen visuelt for lækager én gang om året; aktivér og gennemskyl den hvert fjerde år; Flamco angiver, at den bør udskiftes senest hvert 10. år.
- Afmontering: Tag trykket af systemet før afmontering – risiko for skoldning fra varmt vand.
- Sikkerhed: Kontrollér, at ventilens maksimale kapacitet og åbningstryk passer til anlæggets værdier; pas på damp fra udløbet.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvordan skal luftudladeren sidde?
Flexvent skal altid monteres lodret med den røde fingerskrue øverst.
Hvad følger med sættet?
Sættet leveres komplet med samlerør, sikkerhedsventil, Ø 61 mm manometer og en Flexvent automatudlufter.
Hvor tit skal ventilen efterses?
Flamco angiver, at ventilen bør efterses visuelt én gang om året, aktiveres og gennemskylles hvert fjerde år og udskiftes senest efter 10 år.
Dokumentation
- Brochure Katalog i PDF, sikkerhedsudstyr (PDF, dansk) PDF · 2,6 MB
- Driftsvejledning Flexcon samlesæt PDF · 967 KB
Tekniske data fra producentens officielle materiale (flamco.aalberts-hfc.com). Ret til ændringer forbeholdes.
