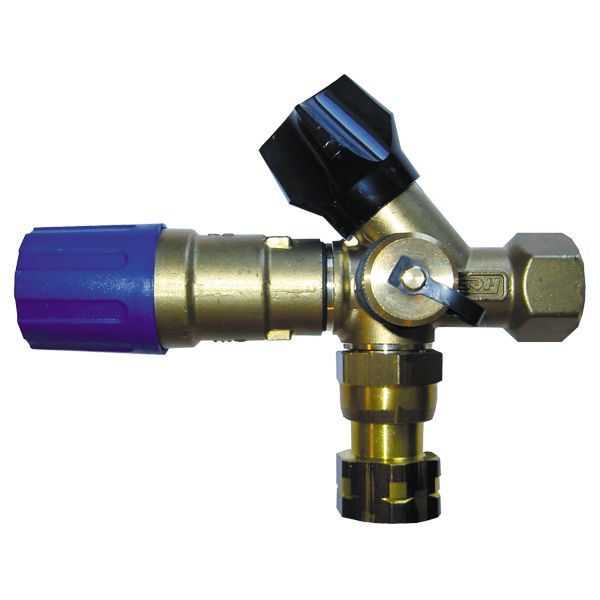

Frese sikkerhedsaggregat DN20 m/m 10 Bar m/insp.

380 kr. inkl. moms

Frese sikkerhedsaggregat med inspektion til koldtvandstilgangen på en brugsvandvarmer.

  • Åbningstryk: 10,0 bar
  • Tilslutning: 3/4″ muffe/muffe (indvendigt gevind)
  • Funktion: Afspærring, sikkerhedsventil, kontraventil med inspektion og aftap i én enhed

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 431571306 Kategori:

Beskrivelse

Frese sikkerhedsaggregat monteres på koldtvandstilgangen til brugsvandvarmere – el-, gas-, olie-, damp- eller hedtvandsopvarmede. Det samler afspærring, sikkerhedsventil (åbningstryk 10,0 bar), indbygget kontraventil med inspektionsskrue og aftap til tømning af beholderen i én enhed. Tilslutningerne er 3/4″ indvendigt gevind (muffe/muffe), og aggregatet kan monteres lodret eller i vinkel.

Fordele

  • Materiale: Ventilhus, sikkerhedsventil, aftap, koblingsstykke og prop er i messing DZR.
  • Inspektion: Kontraventilen kan kontrolleres via inspektionsventilen efter DS/EN 1717.
  • Montage: Monteres lodret eller i vinkel ved at ombytte sikkerhedsventil og overgangskobling.
  • Justerbart udløb: Sikkerhedsventilen kan drejes, så udløbet peger nedad mod overløbsrøret.
  • Valgfri aftapside: Aftapventilen kan placeres på begge sider; den medfølgende prop sættes i modsatte side.

Passer den til dit anlæg?

Bruges til

  • Monteres på koldtvandstilgangen til brugsvandvarmere, som kan være el-, gas-, olie-, damp- eller hedtvandsopvarmede.
  • Til beholdere med et volumen op til 1000 liter.

Sådan vælger du

Montering

  • Aggregatet tilsluttes med 3/4″ indvendigt gevind (muffe/muffe) på koldtvandstilgangen.
  • Aggregatet anbringes tæt ved beholderen uden afspærring mellem de to dele og let tilgængeligt for service.
  • Sikkerhedsventilens afgang forsynes med et overløbsrør med 20 mm lysning, som ikke må kunne afspærres og skal udmunde synligt over afløbet.
  • Medfølger: Prop til aftapventilens modsatte side.
Til installatøren
  • Overløbsrør: Sikkerhedsventilens afgang forsynes med overløbsrør med 20 mm lysning, som ikke må kunne afspærres og skal udmunde synligt over afløbet.
  • Rørlængde: Den samlede længde fra beholder til afløb må maks. udgøre 6 m 3/4″ rør; ønskes længere rør, forøges rørlysningen, så maksimalt trykfald er 0,3 bar målt ved maks. afblæsningskapacitet.
  • Dimensionering: Sikkerhedsventilen skal mindst kunne afblæse vandvarmerens mærkeeffekt.
  • Drejning: Sikkerhedsventilen kan drejes, så udløbet får den ønskede retning – dog maksimalt en omgang.
  • Sikkerhedsfunktion: Er trykbeholderen afspærret mellem aftapventil og kontraventil, kan den sprænges, hvis overskudsvandet fra opvarmningen ikke kan komme ud.
  • Beholdervolumen: Aggregatet må installeres på beholdere med et volumen op til 1000 liter, jf. PED-direktivets artikel 3 stk. 3.
  • Aktivering: Ventilen skal med jævne mellemrum, mindst 2 gange årligt, aktiveres for at sikre korrekt funktion.
  • Reference: Arbejdstilsynets anvisning nr. 2.1.2.0-4, juni 1994.

Varianter

Ofte stillede spørgsmål

Hvorfor drypper sikkerhedsventilen?
Når vandet i vandvarmeren varmes op, udvider det sig – derfor drypper sikkerhedsventilen under opvarmningen.

Hvor ofte skal sikkerhedsventilen aktiveres?
Med jævne mellemrum, mindst 2 gange årligt, for at sikre korrekt funktion.

Hvordan kontrolleres kontraventilen?
Luk afspærringsventilen og åbn inspektionsventilen. Enkelte dryp skal ophøre efter få sekunder; løber der konstant vand ud, er kontraventilen defekt.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeSikkerhedsaggregat med inspektion
Frese kodenr.42-1849
Åbningstryk10,0 bar
TrykklassePN 10
Dimension3/4"
Tilslutning3/4" indvendigt gevind, muffe/muffe
MedietemperaturMaks. 65 °C
Ventilhus, sikkerhedsventil, aftap, koblingsstykke og propMessing DZR
Greb afspærringABS
Greb sikkerhedsventilPOM
O-ringeNBR og EPDM
KontrapatronPOM
Maks. beholdervolumen1000 liter
StandardDS/EN 1717
Mål lodret L/B/H174/83/137 mm
Mål vinkel L/B/H175/83/136 mm
Mærke
Varenummer431571306
EAN5705564052407
Vægt0,957 kg
