Kierulff Gabotherm Columbusæg hjørnestykke type 1

1.405 kr. inkl. moms

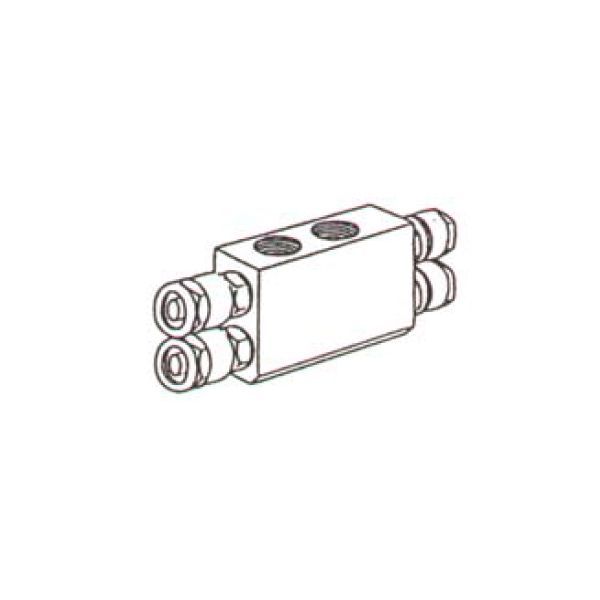

Gabotherm Columbusæg type 1 bruges til at tilslutte kedel eller unit til de isolerede Gabotherm-rørpaneler.

  • Kedeltilslutning: 2 stk. indvendige rørgevind i top
  • Fordeling: 4 stk. koblinger til frem- og returløb til 2 sider
  • Placering: Monteres i hjørnet ved gulv eller loft

Levering 1–3 hverdage

Varenummer (SKU): 404772018 Kategori:

Beskrivelse

Gabotherm Columbusæg type 1 bruges i Gabotherm-systemet til tilslutning af kedel/unit til de isolerede rørpaneler. Type 1 har 2 stk. indvendige rørgevind i top til kedeltilslutning og 4 stk. koblinger 0872 41 618 til fremføring af frem- og returløb til 2 sider. Ægget kan monteres i hjørnet ved gulv eller ved loft.

Fordele

  • Samler rørføringen: Frem- og returløb føres videre til 2 sider fra ét punkt.
  • Ingen synlige rør: Rørene føres i Gabotherms isolerede paneler ved gulv, væg eller loft, så de ikke er synlige i det færdige system, ifølge Gabotherm-brochuren.
  • Direkte til kedlen: Kedlen eller unitten tilsluttes i toppen af ægget.

Passer den til dit anlæg?

Bruges til

  • Tilslutning af kedel/unit til Gabotherms isolerede rørpaneler.

Sådan vælger du

Montering

  • Anlægget skal trykprøves med 10 bar, inden frontpanelet monteres, ifølge Kierulffs Gabotherm-brochure.
Til installatøren
  • Tilslutning i top: 2 stk. indvendige rørgevind til kedel/unit (type 2 har koblinger 0872 41 648 i top i stedet, også til lodret fremføring af frem- og returløb).
  • Gevindstørrelse: Kierulff angiver gevindene i top som 3/2″ i variantbeskrivelsen.
  • Sider: 4 stk. koblinger 0872 41 618 til frem- og returløb til 2 sider.
  • Trykprøvning: Anlægget skal trykprøves med 10 bar, inden frontpanelet monteres; undlades det, er der risiko for skader på grund af produkt- eller installationsfejl (Gabotherm-brochuren).
  • Originaldele: Gabotherm-brochuren foreskriver, at der kun anvendes originale Gabotherm-dele af hensyn til Kierulffs produktgaranti.

Varianter

Ofte stillede spørgsmål

Hvad er forskellen på type 1 og 2?
Type 1 har 2 indvendige rørgevind i top til kedeltilslutning. Type 2 har 2 koblinger 0872 41 648 i top til kedeltilslutning eller lodret fremføring. Begge har 4 koblinger 0872 41 618 til 2 sider.

Hvad skal anlægget trykprøves med?
10 bar, inden frontpanelet monteres, ifølge Gabotherm-brochuren.

Hvad bruges koblingerne til siderne til?
De fører frem- og returløb videre til 2 sider fra Columbusægget.

Dokumentation

Tekniske data fra producentens officielle materiale (www.kierulff.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeColumbusæg (hjørne-/tilslutningsstykke)
ModelGabotherm Columbusæg type 1
Tilslutning i top2 stk. indvendige rørgevind i top til kedeltilslutning
Tilslutning til sider4 stk. koblinger 0872 41 618 til fremføring af frem- og returløb til 2 sider
PlaceringHjørne ved gulv eller loft
SystemGabotherm isoleret rørpanel
Mærke
Varenummer404772018
EAN5706561400864
Vægt2,155 kg
