Beskrivelse
Gabotherm panelarmatur-sæt (sidste) forbinder Gabotherm-rørene i rørpanelet med radiatoren. Sættet ‘sidste’ afslutter frem- og returløb ved den sidste radiator og er forberedt for senere udvidelse. Til tilslutning til radiatoren bruges et 12 mm stålrørsæt, der bestilles separat.
Fordele

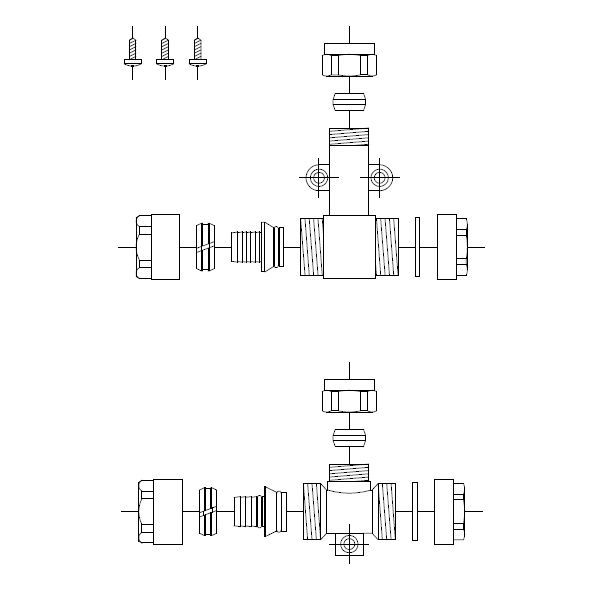

- Komplet sæt: 4 koblinger og 2 skæreringssæt til 12 mm følger med.
- Afslutning: Sættet ‘sidste’ bruges til afslutning på frem- og returløb ved den sidste radiator.
- Forberedt til udvidelse: Brochuren angiver afslutningen som forberedt for senere udvidelse.
Passer den til dit anlæg?
Bruges til
- Gabotherm isoleret rørpanelsystem, hvor rørene til radiatorerne føres i paneler, der kan erstatte fodpanelerne.
- Sættet ‘sidste’ afslutter frem- og returløb ved den sidste radiator og er forberedt for senere udvidelse.
Sådan vælger du
- Denne variant: sidste radiator.
- Øvrige radiatorer: panelarmatur-sæt, universal
Montering
- Panelarmaturet skrues fast på rørpanelet.
- Mellem panelarmatur og radiator bruges et 12 mm Gabotherm stålrørsæt, som bestilles separat.
- Medfølger: 4 koblinger (08 7234 618), 2 skæreringssæt, 12 mm.
- Medfølger ikke: 12 mm stålrørsæt til radiatortilslutning.
Til installatøren
- Montage: panelarmaturet skrues fast på rørpanelet. Brochurens montagebilleder af rille-placeringen (fremløb i panelets nederste rille, retur i den midterste) står på siderne for universal-panelarmatursættet.
- Tilslutning til radiator: 12 mm stålrørsæt 40 4792 030–40 4792 295; afstanden fra væg til midte anboring skal oplyses ved bestilling.
- Trykprøvning: anlægget trykprøves med 10 bar, inden frontpanelet monteres.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Gabotherm omløber 3/4'' x 12 mm med skærering94 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilket stålrørsæt skal jeg bruge til radiatoren?
Et 12 mm stålrørsæt, VVS-nr. 40 4792 030–40 4792 295. Oplys afstanden fra væg til midte anboring ved bestilling.
Hvad skal anlægget trykprøves med?
Anlægget skal trykprøves med 10 bar, inden frontpanelet monteres.
Kan sættet bruges til alle radiatorer?
Ja, til standardradiatorer og radiatorer med integreret ventilsystem, ifølge produktbeskrivelsen for panelarmatur-sættet.
Dokumentation
- Brochure Brochure Gabotherm isoleret rørpanel PDF · 2,0 MB
Tekniske data fra producentens officielle materiale (www.kierulff.dk). Ret til ændringer forbeholdes.
