Beskrivelse

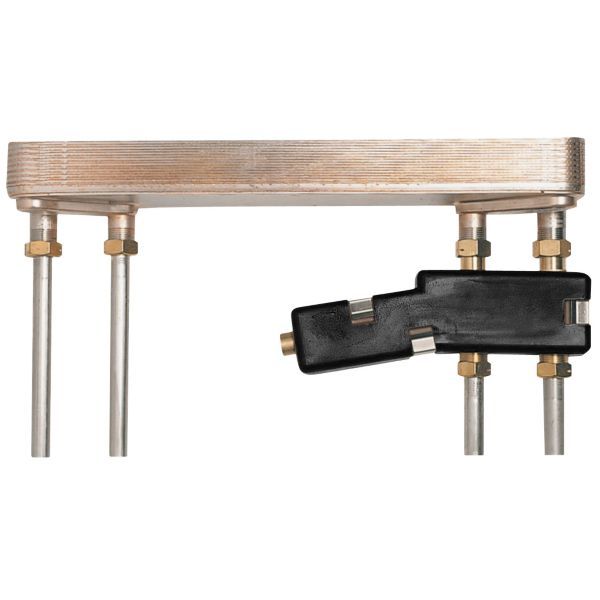

Termix 24 Konvertering for VVX 1-x og VVX 2-x bruges, når en ældre Termix VVX-vandvarmer skal opdateres til en nyere generation. Veksleren har Gemina Termix’ patenterede føleraccelerator, og AVTB-ventilen fra den eksisterende installation genbruges. Med AVTB 15 yder den 42,4 kW ved 45 kPa, 60 °C fremløb og 10/45 °C brugsvand.
Fordele
- Overophedningsbeskyttelse: Føleracceleratoren forstærker AVTB-ventilens lukketid, så overophedning af vandvarmeren undgås.
- Genbrug: Den eksisterende AVTB-ventil genbruges, så den ikke skal udskiftes.
- Tilslutning: Alle fire studse – fjernvarme frem og retur samt koldt og varmt vand – er 18 mm.
- Materiale: Veksler i rustfri AISI 316, prøvetrykket 25 bar.
Passer den til dit anlæg?
Bruges til
- Opdatering af en ældre Termix VVX 1-x eller VVX 2-x til en nyere generation af vandvarmer.
- Denne udgave har direkte konvertible studse til Termix VVX. Gemina Termix leverer separate udgaver af Termix 24 Konvertering til Termix 20, Termix 20L og Termix VMTD.
Sådan vælger du
- Denne variant: Termix 24 Konvertering for VVX 1-x og VVX 2-x, 430 × 500 × 90 mm (h × b × d).
- Til Termix 20 og 20L: Termix 24 Konvertering for T20/T20L inkl. kabinet
- Ydelse med AVTB 15 ved fremløb 60 °C og brugsvand 10/45 °C: 32,3 kW ved 20 kPa og 42,4 kW ved 45 kPa.
Montering
- AVTB-ventilen medleveres ikke. Den eksisterende ventil fra installationen genbruges.
- Montering, installation og idriftsættelse skal udføres af en autoriseret VVS-installatør, og enheden skal tilsluttes i et frostfrit lokale.
- Medfølger ikke: AVTB-ventil (genbruges fra den eksisterende installation).
Til installatøren
- Veksler i rustfri AISI 316, loddet med kobber; prøvetryk 25 bar, arbejdstryk 16 bar, driftstemperatur maks. 110 °C.
- VA-godkendelse VA 3.22/19700.
- Tilslutninger (fjv. retur, koldt vand, varmt vand, fjv. frem): 18 mm.
- Ydelsen i tabellen er beregnet inkl. AVTB 15-ventilen, som genbruges fra den eksisterende installation – ventilen medleveres ikke.
Ydelse Termix 24 Konvertering m/AVTB 15 (ventil medleveres ikke)
| Δp (kPa) | 60 °C frem, 10/45 °C: kW | l/h | Retur °C | 60 °C frem, 10/50 °C: kW | l/h | Retur °C | 70 °C frem, 10/45 °C: kW | l/h | Retur °C | 70 °C frem, 10/50 °C: kW | l/h | Retur °C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 32,3 | 786 | 19,5 | 29,3 | 630 | 23,0 | 40,0 | 984 | 17,8 | 37,8 | 816 | 20,0 |
| 35 | 38,0 | 936 | 20,6 | 32,2 | 690 | 23,8 | 49,2 | 1212 | 18,9 | 46,7 | 1002 | 21,6 |
| 45 | 42,4 | 1044 | 21,4 | 38,2 | 822 | 25,2 | 55,4 | 1362 | 19,6 | 52,3 | 1128 | 22,4 |
Beregnet inkl. AVTB 15-ventil, som genbruges fra den eksisterende installation. Data fra producentens produktark.
Se alle tekniske specifikationer →
Varianter
- Termix 24 Konvertering for T20 og T20L inkl. kabinet
- Konverteringsrørsæt fra Termix 20 til Termix One eller Termix Novi
Ofte stillede spørgsmål
Følger der en AVTB-ventil med?
Nej. Producenten oplyser, at ventilen ikke medleveres – AVTB-ventilen i den eksisterende installation genbruges.
Hvilke ældre Termix-modeller findes konverteringen til?
Der er udgaver til Termix 20 og 20L, Termix VMTD-1, VMTD-2 og Termix VVX. Denne udgave er til VVX 1-x og VVX 2-x.
Kan veksleren bruges til andre Termix-modeller?
Nej, denne udgave passer kun til VVX 1-x og VVX 2-x. Der findes separate udgaver til Termix 20, 20L og VMTD.
Dokumentation
- Produktblad Produktark Termix 24 Konvertering PDF · 733 KB
Tekniske data fra producentens officielle materiale (termix.dk). Ret til ændringer forbeholdes.
