Beskrivelse

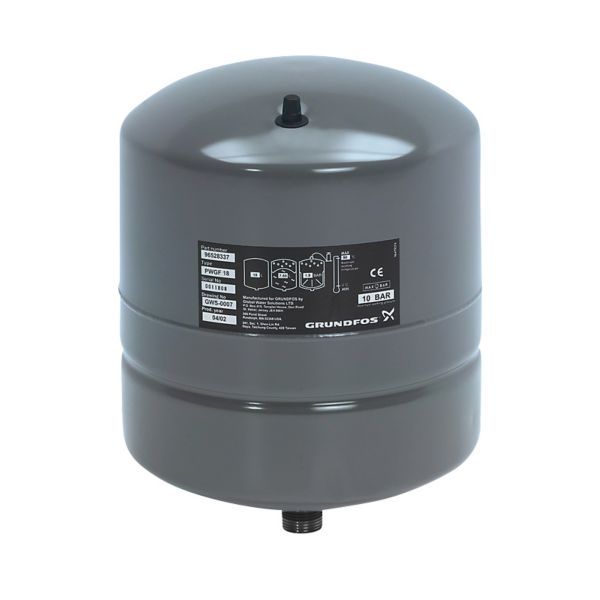

Grundfos GT-H-12 PN10 G 3/4 V er en membrantank på 12 liter til koldtvandsanlæg. Vandkammeret består af en polypropylen-liner og en butylmembran, der holdes mod tankvæggen af en stålring. Tanken monteres lodret og tilsluttes med 3/4″ udvendigt gevind (G 3/4).
Fordele
- Luftventil: Messing med en O-ringforseglet hætte, der ifølge Grundfos forhindrer lufttab.
- Lidt vedligehold: Grundfos angiver tanken som vedligeholdelsesfri og anbefaler, at den tjekkes for skader to gange om året.
- Mange slags anlæg: Grundfos angiver, at GT-trykbeholdere kan indgå i mange forskellige systemer med mange forskellige pumpetyper – i boliger, erhverv og industri.
- Hjælp til størrelsen: Grundfos’ GT-datablad har et diagram, hvor tankstørrelsen vælges ud fra pumpe og anlæg.
Passer den til dit anlæg?
Bruges til
- Koldtvandsanlæg: Grundfos nævner husholdningsvandforsyning, trykforøgeranlæg, vandingsanlæg og industrianlæg som typiske anvendelser.
- Drikkevand: Grundfos angiver godkendelse efter ACS.
Sådan vælger du
- Denne variant: GT-H-12, 12 liter, 3/4″ udvendigt gevind (G 3/4). Maks. 10 bar, fabriksfortryk 1,9 bar, lodret placering.
- Grundfos GT-H-8 PN10 G 3/4 V – 8 liter
- Grundfos GT-H-18 PN10 G1 V – 18 liter
- Grundfos GT-H-35 PN10 G1 V – 35 liter
- Grundfos GT-H-60 PN10 G1 V – 60 liter
- Grundfos GT-H-80 PN10 G1 V – 80 liter
- Grundfos GT-D-130 PN10 G1 – 130 liter
- Grundfos’ GT-datablad har et diagram, hvor tankstørrelsen vælges ud fra pumpe og anlæg.
Montering
- Tilslutning: 3/4″ udvendigt gevind (G 3/4), lodret placering.
- Fortrykket skal tilpasses anlægget og pumpen og ligge lidt under pumpens indkoblingstryk.
- Små GT-tanke op til 35 liter skal fastgøres til en væg eller lignende.
- Tanken skal stå i et frostfrit rum og monteres i afgangsrøret så tæt på pumpen som muligt. Rørene må ikke belaste tanken.
- Grundfos anbefaler en afspærringsventil ved tanken og foreskriver en sikkerhedsventil, der åbner ved eller under tankens maks. driftstryk. Pumpens maks. tryk plus tilløbstrykket må ikke overstige tankens maks. driftstryk.
- Kontrollér fortrykket årligt, med tanken tømt for vand.
Til installatøren
- Fortryk: Fabriksfortryk 1,9 bar – skal tilpasses det aktuelle anlæg og den installerede pumpe og ligge lidt under pumpens indkoblingstryk.
- Placering: Lodret i afgangsrøret så tæt på pumpen som muligt, i et frostfrit rum og tilgængelig fra alle sider. Tanke op til 35 liter fastgøres til væg eller lignende.
- Afspærring og sikring: Grundfos anbefaler en afspærringsventil ved tanken og foreskriver en sikkerhedsventil, der åbner ved eller under tankens maks. driftstryk (10 bar), med en afgang svarende til pumpens kapacitet ved maks. driftstryk.
- Trykgrænse: Pumpens maks. driftstryk plus det aktuelle tilløbstryk må ikke overstige tankens maks. driftstryk. Ved trykprøvning af anlægget skal tanken afspærres, hvis systemtrykket overstiger tankens maks. driftstryk.
- Vedligehold: Grundfos angiver tanken som vedligeholdelsesfri, men anbefaler et tjek for skader (korrosion, ridser, buler) to gange om året. Fortrykket kontrolleres årligt med tanken tømt for vand; slipper der vand ud ved kontrollen, er membranen defekt.
Se alle tekniske specifikationer →
Varianter
- Grundfos GT-H-8 PN10 G 3/4 V – 8 liter
- Grundfos GT-H-18 PN10 G1 V – 18 liter
- Grundfos GT-H-35 PN10 G1 V – 35 liter
- Grundfos GT-H-60 PN10 G1 V – 60 liter
- Grundfos GT-H-80 PN10 G1 V – 80 liter
- Grundfos GT-D-130 PN10 G1 – 130 liter
Ofte stillede spørgsmål
Hvilket fortryk har tanken fra fabrikken?
Grundfos angiver et fortryk på 1,9 bar. Fortrykket skal tilpasses anlægget, så det ligger lidt under pumpens indkoblingstryk.
Må tanken bruges til drikkevand?
Ja, Grundfos angiver drikkevandsgodkendelse efter ACS.
Hvor skal tanken monteres?
Lodret i afgangsrøret så tæt på pumpen som muligt og i et frostfrit rum. Tanke op til 35 liter skal fastgøres til en væg eller lignende.
Hvordan vælger jeg den rigtige tankstørrelse?
Grundfos’ GT-datablad har et diagram, hvor tankstørrelsen vælges ud fra pumpe og anlæg.
Hvilket gevind har tilslutningen?
3/4″ udvendigt gevind (G 3/4).
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
