Beskrivelse

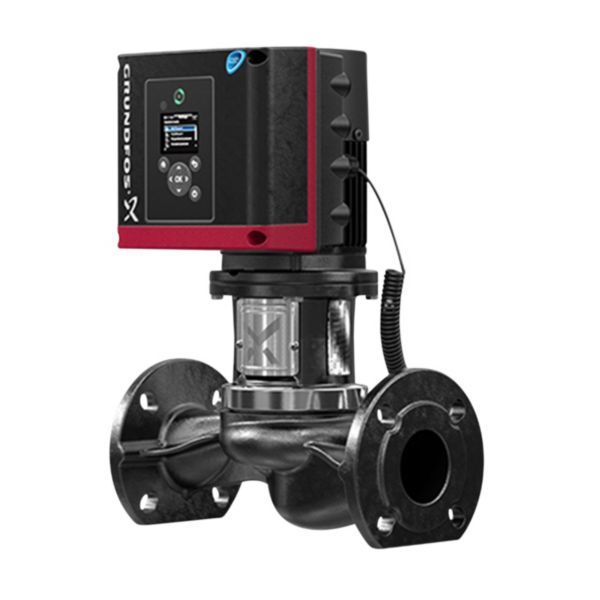

Grundfos TPE3 40-200 S er en elektronisk styret inline-ettrinspumpe med MGE-motor og indbygget frekvensomformer. Den bruges til opvarmning og aircondition i erhvervsejendomme samt i fjernvarme. Pumpen har DN 40-flanger, 250 mm byggelængde og en 1,1 kW IE5-motor til 1 × 200–240 V, og den nominelle hastighed er 480–5.900 omdr/min.
Fordele
- Motorvirkningsgrad: IE5-motor med 85,7 % virkningsgrad ved fuldlast og indbygget elektronisk motorbeskyttelse.
- Variabel hastighed: Nominel hastighed 480–5.900 omdr/min via den indbyggede frekvensomformer.
- Betjening: Grafisk HMI300-panel og avanceret FM300-funktionsmodul.
- Anvendelse: Inline-ettrinspumpe med DIN-flanger DN 40 (EN 1092-2) til opvarmning, aircondition og fjernvarme.
- Driftsgrænser: Væsketemperatur fra -25 til 120 °C og 10 bar driftstryk, også ved 120 °C.
- MIXIT-kompatibel: Grundfos angiver MIXIT-blandesløjfeenheden som kompatibel med TPE3-enkeltpumper.
Passer den til dit anlæg?
Bruges til
- Elektronisk styret inline-ettrinspumpe til opvarmning og aircondition i erhvervsejendomme samt fjernvarme.
Sådan vælger du
- Denne variant: TPE3 40-200 S, DIN-flange DN 40, byggelængde 250 mm, 1 × 200–240 V.
- Vælg pumpen efter anlæggets beregnede flow og tryktab, så driftspunktet ligger på pumpekurven – ikke efter rørdimensionen.
Montering
- Tilsluttes enfaset 1 × 200–240 V.
- Betjenes via HMI300-panelet.
Til installatøren
- Reguleringsformer: Indbygget frekvensomformer, nominel hastighed 480–5.900 omdr/min; pumpedata er baseret på 5.000 omdr/min.
- Driftsgrænser: Maks. driftstryk 10 bar (også ved 120 °C), væsketemperatur -25…120 °C, omgivelsestemperatur -20…50 °C.
- Akseltætning BQQE; aktuel løberdiameter 74 mm; kurvetolerance ISO 9906:2012 3B2.
- Motor: IE5-virkningsgradsklasse, virkningsgrad 85,7 % ved fuldlast, effektfaktor (cos φ) 0,99, min. virkningsgradsindeks (MEI) 0,70, indbygget elektronisk motorbeskyttelse.
- Betjening og signaler: Grafisk HMI300-panel og avanceret FM300-funktionsmodul; Grundfos angiver MIXIT som kompatibel med TPE3-enkeltpumper.
- Anbefalede reservedele ifølge Grundfos: akseltætning, løber, halsring, O-ring, pakning, spændebånd og møtrik.
Se alle tekniske specifikationer →
Tilbehør
Grundfos flangesæt 1 1/2''958 kr. inkl. moms+
Grundfos A 40-30 Adaptersæt DN40-PN10 30 mm904 kr. inkl. moms+
Ofte stillede spørgsmål
Kræver pumpen trefaset strøm?
Nej. TPE3 40-200 S tilsluttes enfaset 1 × 200–240 V, 50/60 Hz.
Har pumpen indbygget frekvensomformer?
Ja. Den nominelle hastighed er 480–5.900 omdr/min, og pumpedata er baseret på 5.000 omdr/min.
Hvilke reservedele anbefaler Grundfos?
Bl.a. akseltætning (93478217), løber (93478205), halsring (98962025), O-ring (98148761) og pakning (93596122).
Kan pumpen bruges sammen med en blandesløjfe?
Grundfos angiver MIXIT-blandesløjfeenheden som kompatibel med TPE3-enkeltpumper.
