Beskrivelse

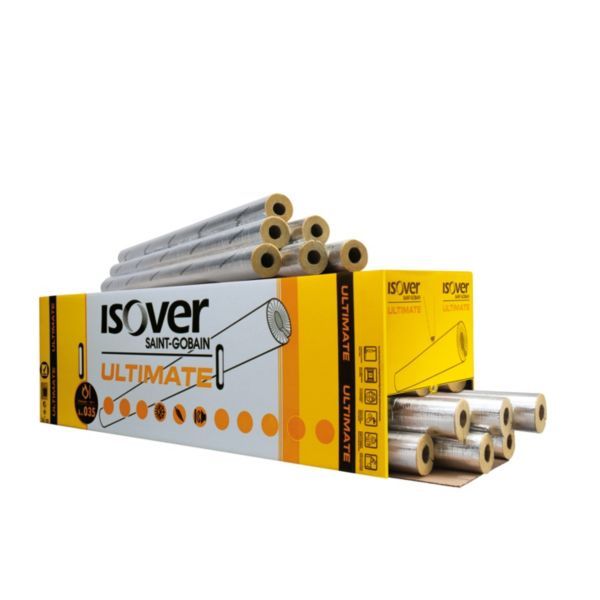

ISOVER U Protect Pipe Section Alu2 er en rørskål af ULTIMATE mineraluld med alufolie, der kombinerer varmeisolering og brandsikring af rørgennemføringer i ét produkt. Ved denne rørdiameter og isoleringstykkelse giver rørskålen ifølge ISOVERs dimensionsoversigt EI90 (EN 1366-3) i tunge dæk og vægge. Denne udgave passer til rør Ø 15 mm, har 30 mm isolering og er 1200 mm lang.
Fordele
- To-i-én: Varmeisolering og brandsikring af rørgennemføringer i ét produkt.
- Rørtyper: ISOVER angiver godkendelse til gennembrydninger med stål-, rustfri stål-, kobber- og støbejernsrør samt rør af PE, PVC og aluminiumkomposit.
- Ubrændbart: ISOVER angiver et smeltepunkt over 1.000 °C.
- Vandafvisende: Materialet er vandafvisende og både silikone- og sulfidfri.
- Lukning: Opslidset i den ene side med indbygget tapelukning.
Passer den til dit anlæg?
Bruges til
- Varmeisolering af varmt brugsvand- og varmerør i VVS-installationer.
- Brandsikring af rørgennemføringer gennem brandadskillende dæk og vægge (tunge dæk/vægge og lette skillevægge).
Sådan vælger du
- Denne variant: rør Ø 15 mm, 30 mm isolering, 1200 mm.
- Større rør: Ø18 mm med 30 mm isolering
- Større rør: Ø22 mm med 30 mm isolering
- Krævet isoleringstykkelse og længde ved gennemføringer aflæses i montagevejledningens skemaer for rørtype og konstruktion.
Montering
- Monteres i tykkelse og længde efter montagevejledningens skemaer; samlinger tapes, og rørskålene fastholdes med vindseltråd (min. 0,6 mm) eller 16 x 0,4 mm spændebånd.
- I tunge dæk skal dækket have en densitet på min. 475 kg/m³ og være mindst 150 mm tykt.
Til installatøren
- Brandkrav: Gennemføringer i brandadskillende dæk og vægge skal udføres, så bygningsdelens brandmodstand ikke forringes (EN 1366-3).
- Rørstørrelser: ISOVER angiver isolering af rørgennemføringer med PE-, PVC- og aluminiumkompositrør op til DN100 samt metalliske rør op til DN200 gennem tunge dæk; denne udgave passer til rør Ø 15 mm.
- Dimensionering: Krævet isoleringstykkelse og længde ved gennemføringer aflæses i montagevejledningens skemaer for rørtype og konstruktion; i tunge dæk skal dækket have en densitet på min. 475 kg/m³ og være mindst 150 mm tykt.
- Maks. driftstemperatur: < 620 °C (tape og alufolie dog kun 80 °C).
- Fastholdelse: Samlinger tapes, og rørskålene fastholdes med vindseltråd i min. 0,6 mm tykkelse eller 16 x 0,4 mm spændebånd efter montagevejledningens skemaer.
Se alle tekniske specifikationer →
Varianter
- ISOVER rørskål Ø18 mm med 30 mm isolering, 1,2 m
- ISOVER rørskål Ø22 mm med 30 mm isolering, 1,2 m
- ISOVER rørskål Ø28 mm med 30 mm isolering, 1,2 m
Ofte stillede spørgsmål
Hvilke rør kan brandsikres?
Ifølge ISOVER stål-, rustfri stål-, kobber- og støbejernsrør samt rør af PE, PVC og aluminiumkomposit. Denne udgave passer til rør Ø 15 mm.
Hvordan fastholdes rørskålen ved en gennemføring?
Samlinger tapes, og rørskålene fastholdes med vindseltråd i min. 0,6 mm tykkelse eller 16 x 0,4 mm spændebånd efter montagevejledningens skemaer.
Hvor varm kan rørskålen tåle at blive?
Ifølge ISOVER maks. < 620 °C; tape og alufolie tåler dog kun 80 °C.
Dokumentation
- Produktdatablad U Protect Pipe Section Alu2 (PDF, engelsk)
- Montagevejledning U Protect Pipe Section (PDF)
- Ydeevnedeklaration (DoP) (PDF, engelsk)
Tekniske data fra producentens officielle materiale (sgdd.scene7.com). Ret til ændringer forbeholdes.
