Beskrivelse

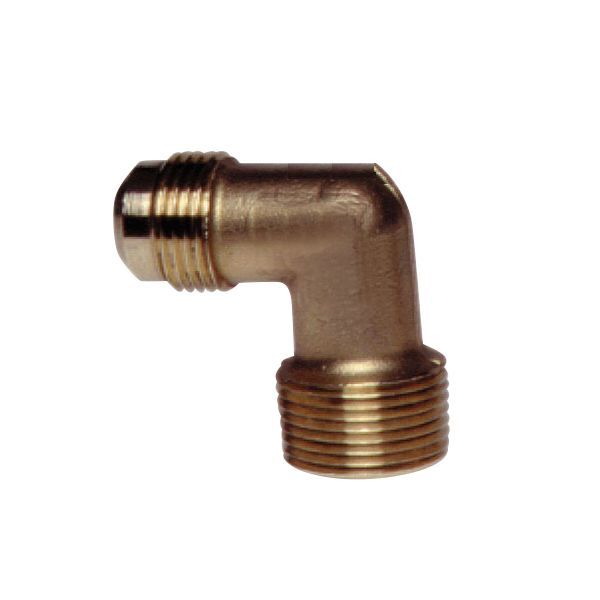

ITE E1-04A er en 90° vinkel i smedet messing med 1/4″ udvendig flare SAE 45° (MFL) i den ene ende og 1/8″ udvendigt NPT-rørgevind (MPT) i den anden. Den forbinder et flare-rør med en komponent med indvendigt NPT-gevind og skifter samtidig retning. Driftstemperatur: -54…120 °C.
Fordele
- Forbindelse: Ifølge ITE modstår fittingen mekanisk udtræk og kan samles og skilles igen og igen.
- Smedet messing: Vinkler er ifølge ITE lavet af smedet messing, der giver styrke og modvirker revner.
- Gevind: ITE angiver, at de lange dryseal-rørgevind – udført strengt efter standarderne – minimerer utætheder og giver mere plads til at spænde flaremøtrikken.
- Rørkompatibilitet: Kan ifølge ITE bruges til kobber-, messing-, aluminium-, stål- og plastrør, når der kan laves en korrekt flare i materialet.
Passer den til dit anlæg?
Bruges til
- Køle- og airconditionanlæg samt marine-, fly-, olie- og brændbar-væske-industrien – de områder, flare SAE 45°-fittings er beregnet til.
- Rør af kobber, messing, aluminium, stål og plast, når der kan laves en korrekt flare i materialet.
Sådan vælger du
- Denne variant: 90° vinkel 1/4″ MFL x 1/8″ MPT.
- ITE E1-04B: 1/4″ MFL x 1/4″ MPT
Montering
- Skær røret, fjern grat, sæt møtrikken på og lav en 45° SAE-flare. Spænd først med hånden og derefter med korrekt nøgle til fast anlæg (ca. 2,5 omgang) eller efter ITE’s moment for dimensionen.
- Overspænding og snavs kan beskadige fitting eller rør og give utætheder. Smør flareflader og gevind, når det er praktisk muligt.
Til installatøren
- Tilspænding: Efter håndspænding spændes der med korrekt nøgle ca. 2,5 omgang eller efter ITE’s anbefalede moment: 1/4″ flare 12,2 Nm (maks. 13,5 Nm).
- Driftsgrænser: ITE angiver temperaturområdet -54…120 °C. For kobberrør op til 1/4″ under 73 °C bruger ITE en tommelfingerregel med sikkerhedsfaktor på 100 bar.
- Møtriktype: ITE angiver, at der bør bruges lange møtrikker, hvor vibration er en faktor, og at korte møtrikker kan bruges, hvis vibrationen er minimal.
- Ekstreme anvendelser: ITE angiver, at røret bør dobbeltflares for at mindske udtynding af flaren ved overspænding.
- Montage: Skær røret, fjern grat, sæt møtrikken på og lav en 45° SAE-flare på plant underlag. Overspænding og snavs kan skade fitting eller rør og give utætheder; ITE angiver, at flareflader og gevind bør smøres, når det er praktisk muligt.
- Standarder: Flare efter SAE J512, SAE J513C og ARI 720-55; NPT-gevind efter U.S. Std National Pipe Thread. U.L. Listed.
- Rørgevind: 1/8″ udvendigt NPT-gevind (MPT).
Se alle tekniske specifikationer →
Varianter
Tilbehør
Ofte stillede spørgsmål
Hvad betyder MFL, MPT og FPT?
MFL er udvendig flare SAE 45°. MPT er udvendigt og FPT indvendigt NPT-rørgevind (National Pipe Thread).
Hvor hårdt skal flaremøtrikken spændes?
Spænd først med hånden og derefter med korrekt nøgle ca. 2,5 omgang, eller efter ITE’s anbefalede moment: 1/4″ flare 12,2 Nm, maks. 13,5 Nm.
Hvilke rør kan vinklen bruges til?
Kobber-, messing-, aluminium-, stål- og plastrør, når der ifølge ITE kan laves en korrekt flare i materialet.
Dokumentation
- Brochure Katalogside ITE E1 (PDF, engelsk) PDF · 492 KB
- Dokument Teknisk information, flare SAE 45°-fittings (PDF, engelsk) PDF · 668 KB
Tekniske data fra producentens officielle materiale (www.ite-tools.com). Ret til ændringer forbeholdes.
