ITE ES4-1010 flarevinkel 90°, 5/8” MFL x 5/8” FFL omløber

413 kr. inkl. moms

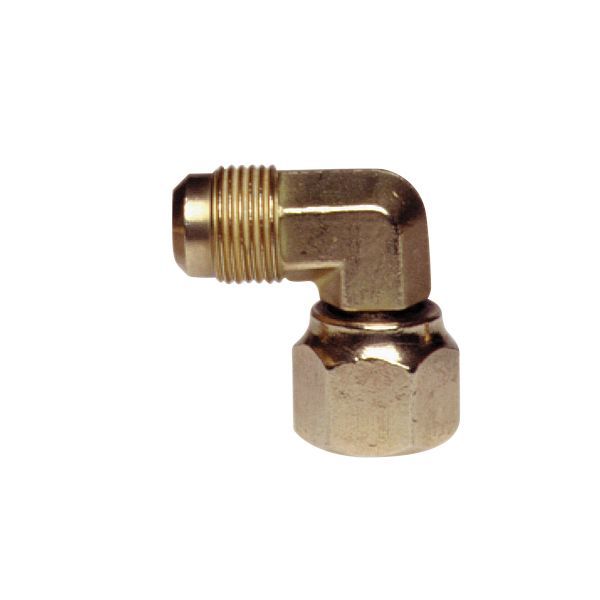

En 90° vinkel i smedet messing til flare-rørsamlinger i køle- og airconditionanlæg.

  • Dimension: 5/8″ flare i begge ender
  • Ender: Udvendig flare (MFL) i den ene ende, indvendig flare med drejelig omløber (FFL) i den anden
  • Materiale: Smedet messing

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470399740 Kategori:

Beskrivelse

ITE ES4-1010 er en 90° vinkel i smedet messing med udvendig 5/8″ flare SAE 45° (MFL) i den ene ende og indvendig 5/8″ flare med drejelig omløber (FFL) i den anden. Ifølge ITE bruges flare SAE 45°-fittings blandt andet til køl og aircondition.

Fordele

  • Materiale: Formdele i smedet messing, der ifølge ITE giver styrke og modvirker revner.
  • Samling: Ifølge ITE modstår samlingen mekanisk udtræk og kan samles og skilles igen og igen.
  • Rørmateriale: Kan ifølge ITE bruges til kobber-, messing-, aluminium-, stål- og plastrør, når der kan laves en korrekt flare i materialet.

Passer den til dit anlæg?

Bruges til

  • Ifølge ITE bruges flare SAE 45°-fittings bl.a. til køl, aircondition, marine- og flyindustri samt olie- og brændbar-væske-industri.
  • Rør af kobber, messing, aluminium, stål og plast, når der kan laves en korrekt flare i materialet.

Sådan vælger du

  • Denne variant: Vinkel 90° 5/8″ MFL x 5/8″ FFL med omløber.

Montering

  • Tilslutning: 5/8" MFL (SAE 45°) udvendigt gevind (han-ende). Passende fittings: Blødt kølekobberrør 5/8" i ring, 15 m, til kravning.
  • Skær røret til, fjern grat, sæt møtrikken på og lav en 45° SAE-flare. Spænd først med hånden og derefter med korrekt nøgle til fast anlæg.
Til installatøren
  • Tilspænding: Efter håndspænding spændes der med korrekt nøgle ca. 2,5 omgang eller efter moment: 5/8″ flare 60,8 Nm (maks. 74,2 Nm).
  • Flaregevind: 5/8″ flare har gevind 7/8″-14 UNF.
  • Møtriktype: ITE angiver, at der bør bruges lange møtrikker, hvor vibration er en faktor, og at korte møtrikker kan bruges, hvis vibrationen er minimal.
  • Ekstreme anvendelser: Røret bør dobbeltflares for at mindske udtynding af flaren ved overspænding.
  • Forbehold: Overspænding og snavs kan skade fitting eller rør og give utætheder. ITE angiver, at flareflader og gevind bør smøres, når det er praktisk muligt.
  • Driftsgrænser: ITE angiver temperaturområdet -54…120 °C. For kobberrør op til 5/8″ under 73 °C bruger ITE en tommelfingerregel med sikkerhedsfaktor på 46 bar.

Tilbehør

Ofte stillede spørgsmål

Hvad betyder MFL og FFL?
MFL er udvendig (han) og FFL indvendig (hun) flare SAE 45°, ifølge ITE’s oversigt over fitting-tilslutninger.

Hvor hårdt skal flaremøtrikken spændes?
Spænd først med hånden og derefter med korrekt nøgle ca. 2,5 omgang, eller efter ITE’s moment: 5/8″ flare 60,8 Nm, maks. 74,2 Nm.

Findes vinklen i andre størrelser?
Ja, ITE angiver serien ES4 i 1/4″, 3/8″, 1/2″, 5/8″ og 3/4″. Denne udgave er 5/8″ (ES4-1010).

Kan fittingen bruges til andre rørmaterialer end kobber?
Ja, ifølge ITE kan den bruges til kobber-, messing-, aluminium-, stål- og plastrør, når der kan laves en korrekt flare i materialet.

Dokumentation

Tekniske data fra producentens officielle materiale (www.ite-tools.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVinkel 90°, udvendig flare x indvendig flare med omløber
Serie / systemES4
ITE P/N399740
Dimension5/8"
Tilslutning5/8" MFL (udvendig flare SAE 45°)
Tilslutning 25/8" FFL med drejelig omløber (indvendig flare SAE 45°)
Tilslutning (han-ende)5/8" MFL (SAE 45°) udvendigt gevind
Flaregevind7/8"-14 UNF
Vinkel90°
MaterialeMessing (smedet)
Tryk, kobberrør op til 5/8" (under 73 °C)46 bar (ITE's tommelfingerregel med sikkerhedsfaktor)
Driftstemperatur-54…120 °C
RørkompatibilitetKobber, messing, aluminium, stål og plast, når der kan laves en korrekt flare
Anbefalet tilspændingsmoment, 5/8" flare60,8 Nm (maks. 74,2 Nm)
StandardFlare SAE 45° (SAE J512, SAE J513C, ARI 720-55)
GodkendelseU.L. Listed
Mærke
Varenummer470399740
Vægt0,117 kg
