ITE U1-08D Han adapter, 1/2” MFL x 1/2” MPT

92 kr. inkl. moms

Adapter, der forbinder et flare-rør (SAE 45°) med en komponent med udvendigt NPT-rørgevind, fx i køle- og airconditionanlæg.

  • Tilslutning: 1/2″ MFL (flare) × 1/2″ MPT (rørgevind).
  • Materiale: Messing.
  • Bruges til: Køle- og airconditionanlæg samt rør af kobber, messing, aluminium, stål og plast med korrekt flare.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470101900 Kategori:

Beskrivelse

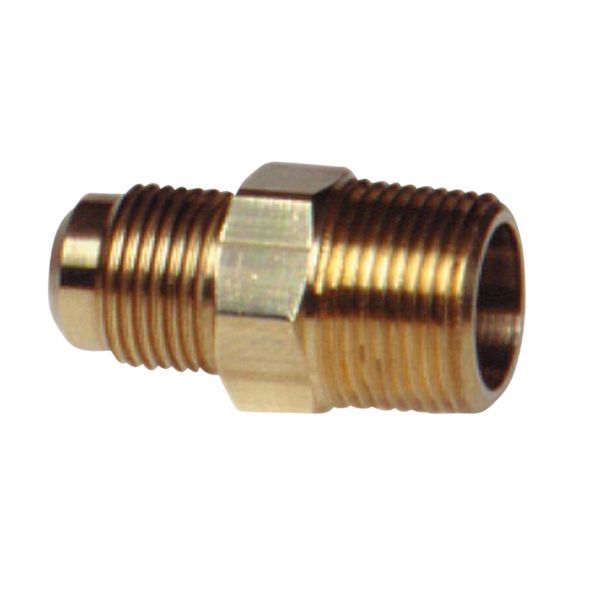

ITE U1-08D er en lige adapter i messing med 1/2″ udvendig flare SAE 45° (MFL) i den ene ende og 1/2″ udvendigt NPT-rørgevind (MPT) i den anden. Den forbinder et flare-rør med en komponent, der har indvendigt NPT-gevind, fx i køle- og airconditionanlæg. Driftstemperatur: -54…120 °C.

Fordele

  • Forbindelse: Ifølge ITE modstår fittingen mekanisk udtræk og kan samles og skilles igen og igen.
  • Gevind: ITE angiver, at de lange dryseal-rørgevind – udført strengt efter standarderne – minimerer utætheder og giver mere plads til at spænde flaremøtrikken.
  • Rørkompatibilitet: Kan ifølge ITE bruges til kobber-, messing-, aluminium-, stål- og plastrør, når der kan laves en korrekt flare i materialet.

Passer den til dit anlæg?

Bruges til

  • Køle- og airconditionanlæg samt marine-, fly-, olie- og brændbar-væske-industrien – de områder, flare SAE 45°-fittings er beregnet til.
  • Rør af kobber, messing, aluminium, stål og plast, når der kan laves en korrekt flare i materialet.

Sådan vælger du

Montering

  • Skær røret, fjern grat, sæt møtrikken på og lav en 45° SAE-flare. Spænd først med hånden og derefter med korrekt nøgle til fast anlæg (ca. 2,5 omgang) eller efter ITE’s moment for dimensionen.
  • Overspænding og snavs kan beskadige fitting eller rør og give utætheder. Smør flareflader og gevind, når det er praktisk muligt.
Til installatøren
  • Tilspænding: Efter håndspænding spændes der med korrekt nøgle ca. 2,5 omgang eller efter ITE’s anbefalede moment: 1/2″ flare 40,5 Nm (maks. 47,2 Nm).
  • Driftsgrænser: ITE angiver temperaturområdet -54…120 °C. For kobberrør op til 1/2″ under 73 °C bruger ITE en tommelfingerregel med sikkerhedsfaktor på 53 bar.
  • Møtriktype: ITE angiver, at der bør bruges lange møtrikker, hvor vibration er en faktor, og at korte møtrikker kan bruges, hvis vibrationen er minimal.
  • Ekstreme anvendelser: ITE angiver, at røret bør dobbeltflares for at mindske udtynding af flaren ved overspænding.
  • Montage: Skær røret, fjern grat, sæt møtrikken på og lav en 45° SAE-flare på plant underlag. Overspænding og snavs kan skade fitting eller rør og give utætheder; ITE angiver, at flareflader og gevind bør smøres, når det er praktisk muligt.
  • Standarder: Flare efter SAE J512, SAE J513C og ARI 720-55; NPT-gevind efter U.S. Std National Pipe Thread. U.L. Listed.
  • Rørgevind: 1/2″ udvendigt NPT-gevind (MPT).

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad betyder MFL, MPT og FPT?
MFL er udvendig flare SAE 45°. MPT er udvendigt og FPT indvendigt NPT-rørgevind (National Pipe Thread).

Hvor hårdt skal flaremøtrikken spændes?
Spænd først med hånden og derefter med korrekt nøgle ca. 2,5 omgang, eller efter ITE’s anbefalede moment: 1/2″ flare 40,5 Nm, maks. 47,2 Nm.

Hvilke rør kan adapteren bruges til?
Kobber-, messing-, aluminium-, stål- og plastrør, når der ifølge ITE kan laves en korrekt flare i materialet.

Dokumentation

Tekniske data fra producentens officielle materiale (www.ite-tools.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAdapter, MFL x MPT (U1)
ITE P/N101900
Tilslutning1/2" MFL (SAE 45°, udvendigt gevind 3/4"-16 UNF)
Tilslutning 21/2" MPT (udvendigt NPT-rørgevind)
MaterialeMessing
Tryk, kobberrør op til 1/2" (under 73 °C)53 bar (ITE's tommelfingerregel med sikkerhedsfaktor)
Driftstemperatur-54…120 °C
RørkompatibilitetKobber, messing, aluminium, stål og plast, når der kan laves en korrekt flare
Anbefalet tilspændingsmoment, 1/2" flare40,5 Nm (maks. 47,2 Nm)
StandardFlare SAE 45° (SAE J512, SAE J513C, ARI 720-55); NPT-gevind efter U.S. Std National Pipe Thread
GodkendelserU.L. Listed
Mærke
Varenummer470101900
Vægt0,068 kg
