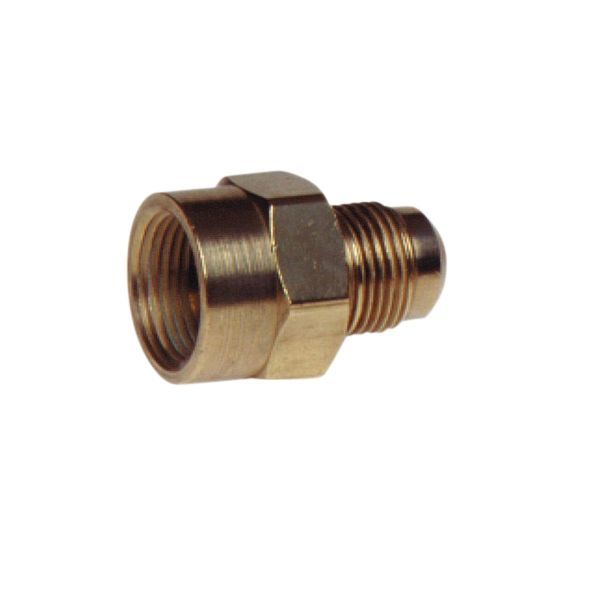

ITE U3-04B Hun adapter, 1/4” MFL x 1/4” FPT

53 kr. inkl. moms

Adapter, der samler et flare-rør (SAE 45°) med en del, der har udvendigt NPT-rørgevind.

  • Tilslutning: 1/4″ MFL (flare) × 1/4″ FPT (rørgevind).
  • Materiale: Messing.
  • Bruges til: Køle- og airconditionanlæg samt rør af kobber, messing, aluminium, stål og plast med korrekt flare.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470101220 Kategori:

Beskrivelse

ITE U3-04B er en adapter i messing med 1/4″ udvendig flare SAE 45° (MFL) i den ene ende og 1/4″ indvendigt NPT-rørgevind (FPT) i den anden. Den forbinder et flare-rør med et rør eller en komponent, der har udvendigt NPT-gevind. Driftstemperatur: -54…120 °C.

Fordele

  • Forbindelse: Ifølge ITE modstår fittingen mekanisk udtræk og kan samles og skilles igen og igen.
  • Gevind: ITE angiver, at de lange dryseal-rørgevind – udført strengt efter standarderne – minimerer utætheder og giver mere plads til at spænde flaremøtrikken.
  • Rørkompatibilitet: Kan ifølge ITE bruges til kobber-, messing-, aluminium-, stål- og plastrør, når der kan laves en korrekt flare i materialet.

Passer den til dit anlæg?

Bruges til

  • ITE angiver, at flare SAE 45°-fittings bredt bruges til køle- og airconditionanlæg, marine- og luftfartsindustrien samt brandbare væsker og olieindustrien.
  • Rør af kobber, messing, aluminium, stål og plast, når der kan laves en korrekt flare i materialet.

Sådan vælger du

Montering

  • Tilslutning: 1/4" FPT indvendigt gevind (komponentside). Passende fittings: Blødt kølekobberrør 1/4" i ring, 15 m, til kravning.
  • Skær røret, fjern grat, sæt møtrikken på og lav en 45° SAE-flare. Spænd først med hånden og derefter med korrekt nøgle til fast anlæg (ca. 2,5 omgang) eller efter ITE’s anbefalede moment (1/4″ flare: 12,2 Nm, maks. 13,5 Nm).
  • Overspænding og snavs kan beskadige fitting eller rør og give utætheder. Smør flareflader og gevind, når det er praktisk muligt.
Til installatøren
  • Tilspænding: Efter håndspænding ca. 2,5 omgang med korrekt nøgle, eller efter ITE’s momentangivelse (1/4″ flare: 12,2 Nm anbefalet, maks. 13,5 Nm).

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad betyder MFL, MPT og FPT?
MFL er udvendig flare SAE 45°. MPT er udvendigt og FPT indvendigt NPT-rørgevind (National Pipe Thread).

Hvor hårdt skal flaremøtrikken spændes?
Spænd med hånden og derefter med korrekt nøgle ca. 2,5 omgang, eller efter momentet: 1/4″: 12,2 Nm (maks. 13,5 Nm).

Hvor meget tryk tåler kobberrøret på 1/4″?
ITE angiver en tommelfingerregel med sikkerhedsfaktor på 100 bar for kobberrør op til 1/4″ under 73 °C.

Dokumentation

Tekniske data fra producentens officielle materiale (www.ite-tools.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAdapter, MFL x FPT (U3)
ITE P/N101220
Tilslutning1/4" MFL (SAE 45°, udvendigt gevind 7/16"-20 UNF)
Tilslutning 21/4" FPT (indvendigt NPT-rørgevind)
Tilslutning (komponentside)1/4" FPT indvendigt gevind
MaterialeMessing
Tryk, kobberrør op til 1/4" (under 73 °C)100 bar (ITE's tommelfingerregel med sikkerhedsfaktor)
Driftstemperatur-54…120 °C
RørkompatibilitetKobber, messing, aluminium, stål og plast, når der kan laves en korrekt flare
Anbefalet tilspændingsmoment, 1/4" flare12,2 Nm (maks. 13,5 Nm)
StandardFlare SAE 45° (SAE J512, SAE J513C, ARI 720-55); NPT-gevind efter U.S. Std National Pipe Thread
GodkendelseU.L. Listed
Mærke
Varenummer470101220
Vægt0,03 kg
