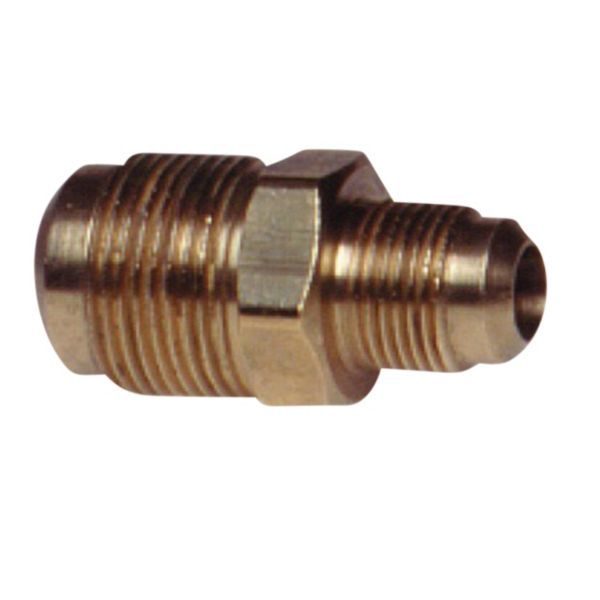

ITE UR2-0108 Reduktion, 5/8” MFL x 1/2” MFL

159 kr. inkl. moms

ITE reduktionsunion, der samler to flare-forbindelser i forskellig dimension.

  • Tilslutning: 5/8″ MFL (udvendig flare) i den ene ende, mindre flare-dimension i den anden
  • Materiale: Messing
  • Flaretype: SAE 45° (45-graders flare) i begge ender

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470397080 Kategori:

Beskrivelse

ITE UR2-0108 er en reduktionsunion i messing med udvendig flare SAE 45° i begge ender: 5/8″ MFL x 1/2″ MFL. Den bruges til at samle to flare-forbindelser i forskellig dimension.

Fordele

  • Samling: Ifølge ITE modstår fittingen mekanisk udtræk og kan samles og skilles igen og igen.
  • Rørmaterialer: Kan ifølge ITE bruges til kobber-, messing-, aluminium-, stål- og plastrør, når der kan laves en korrekt flare i materialet.
  • Normer: U.L. Listed (amerikansk listning); flare efter SAE J512, SAE J513C og ARI 720-55.

Passer den til dit anlæg?

Bruges til

  • Ifølge ITE bruges flare SAE 45°-fittings bl.a. til køl, aircondition, marine- og flyindustri samt olie- og brændbar-væske-industri.
  • Rør af kobber, messing, aluminium, stål og plast, når der kan laves en korrekt flare i materialet.

Sådan vælger du

  • Denne variant: Reduktion 5/8″ MFL x 1/2″ MFL.
  • ITE UR2-0064: 3/8″ MFL x 1/4″ MFL
  • ITE UR2-0084: 1/2″ MFL x 1/4″ MFL
  • ITE UR2-0086: 1/2″ MFL x 3/8″ MFL

Montering

  • Skær røret, fjern grat, sæt møtrikken på og lav en 45° SAE-flare. Spænd først med hånden og derefter med korrekt nøgle til fast anlæg (ca. 2,5 omgang) eller efter momenttabellen.
  • Overspænding og snavs kan skade fitting eller rør og give utætheder.
Til installatøren
  • Anbefalet tilspændingsmoment: 5/8″ flare 60,8 Nm (maks. 74,2 Nm), 1/2″ flare 40,5 Nm (maks. 47,2 Nm), eller spænd med hånden og derefter ca. 2,5 omgang med korrekt nøgle.
  • Tryk: 46 bar (5/8″) og 53 bar (1/2″) er ITE’s tommelfingerregel med sikkerhedsfaktor for kobberrør under 73 °C – ikke fittingens egen trykklasse.
  • Møtriktype: ITE angiver, at der bør bruges lange møtrikker, hvor vibration er en faktor, og at korte møtrikker kan bruges, hvor vibrationen er minimal.
  • Ekstreme anvendelser: ITE angiver, at røret bør dobbeltflares for at mindske udtynding af flaren ved overspænding.
  • Smøring: Ifølge ITE bør flareflader og gevind smøres, når det er praktisk muligt.

Varianter

  • ITE UR2-0064: 3/8″ MFL x 1/4″ MFL
  • ITE UR2-0084: 1/2″ MFL x 1/4″ MFL
  • ITE UR2-0086: 1/2″ MFL x 3/8″ MFL

Tilbehør

Ofte stillede spørgsmål

Hvad betyder MFL og FFL?
MFL er udvendig (han) og FFL indvendig (hun) flare SAE 45°.

Hvor hårdt skal flaremøtrikken spændes?
ITE anbefaler 60,8 Nm (maks. 74,2 Nm) for 5/8″ flare og 40,5 Nm (maks. 47,2 Nm) for 1/2″ flare, eller håndspænding og derefter ca. 2,5 omgang med korrekt nøgle.

Hvilke rørmaterialer kan unionen bruges til?
Kobber, messing, aluminium, stål og plast, når der kan laves en korrekt flare i materialet.

Dokumentation

Tekniske data fra producentens officielle materiale (www.ite-tools.com). Ret til ændringer forbeholdes.

Specifikationer

TypeReduktionsunion, 2 x MFL (UR2)
ITE P/N397080
Tilslutning5/8" MFL (SAE 45°), udvendigt gevind 7/8"-14 UNF
Tilslutning 21/2" MFL (SAE 45°), udvendigt gevind 3/4"-16 UNF
MaterialeMessing
Tryk, kobberrør op til 5/8" (under 73 °C)46 bar (ITE's tommelfingerregel med sikkerhedsfaktor)
Tryk, kobberrør op til 1/2" (under 73 °C)53 bar (ITE's tommelfingerregel med sikkerhedsfaktor)
Driftstemperatur-54…120 °C
RørkompatibilitetKobber, messing, aluminium, stål og plast, når der kan laves en korrekt flare
Anbefalet tilspændingsmoment, 5/8" flare60,8 Nm (maks. 74,2 Nm)
Anbefalet tilspændingsmoment, 1/2" flare40,5 Nm (maks. 47,2 Nm)
StandardFlare SAE 45° (SAE J512, SAE J513C, ARI 720-55)
GodkendelseU.L. Listed (amerikansk listning)
Mærke
Varenummer470397080
Vægt0,085 kg
