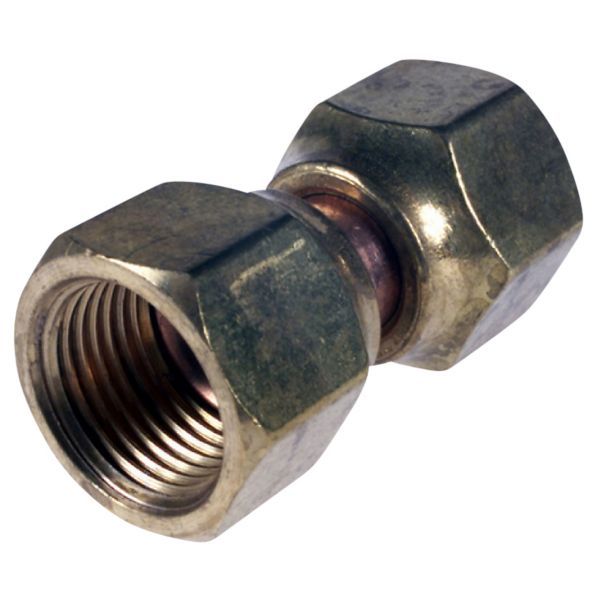

ITE US4-04 Dobbeltomløber, 1/4” FFL

122 kr. inkl. moms

ITE’s drejelige forbinder (dobbeltomløber) i messing samler to udvendige flare-tilslutninger.

  • Tilslutning: 1/4″ FFL i begge ender (indvendig flare).
  • Rørtyper: Til kobber-, messing-, aluminium-, stål- og plastrør, når der kan laves en korrekt flare i materialet.
  • Drejelig: Forbinderen er drejelig, og den kan samles og skilles igen og igen.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 346847764 Kategori:

Beskrivelse

ITE US4-04 er en drejelig forbinder (dobbeltomløber) i messing med indvendig 1/4″ flare SAE 45° (FFL) i begge ender. Den bruges til at forbinde to udvendige 1/4″ flare-tilslutninger, fx på kobberrør.

Fordele

  • Modstår udtræk: ITE angiver, at fittingen modstår mekanisk udtræk.
  • Standarder: ITE angiver, at fittingen opfylder de funktionelle krav i SAE J512, SAE J513C og ARI 720-55 og er U.L. Listed.
  • Tilspænding: Efter håndspænding spændes flaremøtrikken 2,5 omgang eller til 12,2 Nm for 1/4″ flare.

Passer den til dit anlæg?

Bruges til

  • Ifølge ITE bruges flare SAE 45°-fittings bl.a. til køl, aircondition, marine- og flyindustri samt industri med brændbare væsker og olie.
  • Rør af kobber, messing, aluminium, stål og plast, når der kan laves en korrekt flare i materialet.

Sådan vælger du

Montering

  • Tilslutning: 1/4" FFL (SAE 45°) omløber (ende 1 / ende 2).
  • Skær røret, fjern grat, sæt møtrikken på med gevindenden mod rørenden og lav en 45° SAE-flare efter flareværktøjets anvisning.
  • Spænd først med hånden og derefter med korrekt nøgle til fast anlæg (ca. 2,5 omgang), eller efter momenttabellen.
Til installatøren
  • Tilspændingsmoment: For 1/4″ flare er det anbefalede moment 12,2 Nm (maks. 13,5 Nm).
  • Tryk: ITE angiver som generel tommelfingerregel med sikkerhedsfaktor 100 bar for kobberrør op til 1/4″ ved under 73 °C; reglen gælder ikke plastrør.
  • Temperaturområde: -54…120 °C.
  • Vedligehold: Overspænding og snavs kan skade fitting eller rør og give utætheder. Ifølge ITE bør flareflader og gevind smøres, når det er praktisk muligt.

Varianter

Ofte stillede spørgsmål

Hvad betyder MFL og FFL?
MFL er udvendig (han) og FFL indvendig (hun) flare SAE 45°.

Hvor hårdt skal flaremøtrikken spændes?
Spænd med hånden og derefter med korrekt nøgle ca. 2,5 omgang, eller efter momentet: for 1/4″ er det 12,2 Nm (maks. 13,5 Nm).

Kan den bruges til andre rør end kobber?
Ja, ifølge ITE kan fittingen bruges til kobber, messing, aluminium, stål og plastrør, når der kan laves en korrekt flare i materialet.

Dokumentation

Tekniske data fra producentens officielle materiale (www.ite-tools.com). Ret til ændringer forbeholdes.

Specifikationer

TypeForbinder med 2 x indvendig flare, drejelig (US4)
ITE P/N399270
Tilslutning2 x 1/4" FFL, SAE 45°
Tilslutning (ende 1 / ende 2)1/4" FFL (SAE 45°) omløber
MaterialeMessing
Tryk, kobberrør op til 1/4" under 73 °C100 bar – ITE's generelle tommelfingerregel med sikkerhedsfaktor, gælder ikke plastrør
Anbefalet tilspændingsmoment, 1/4" flare12,2 Nm (maks. 13,5 Nm)
Driftstemperatur-54…120 °C
StandardFlare SAE 45° (SAE J512, SAE J513C/ASA, ARI 720-55, Military std, ASTM ANSI B70-1), U.L. Listed
Mærke
Varenummer346847764
Vægt0,035 kg
