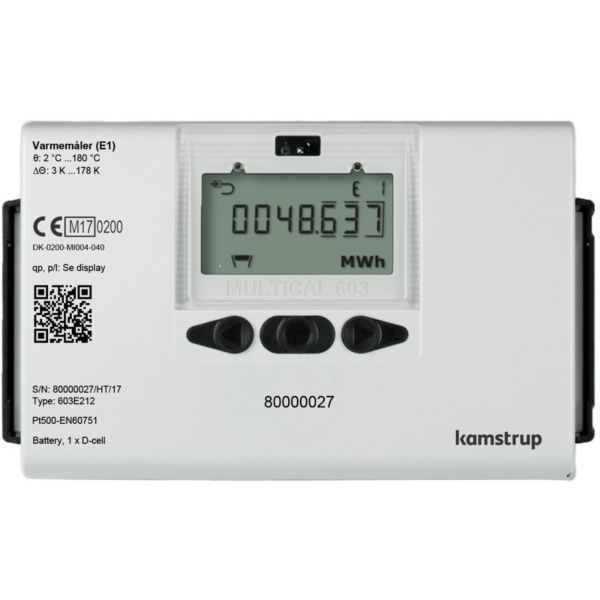

Kamstrup MULTICAL603 Varmemåler 110 mm x G3/4”B (R1/2”) retur. 1,5 m3/h

4.248 kr. inkl. moms

Varmemåler fra Kamstrup, hvor regneværket sidder sammen med en ULTRAFLOW-flowsensor til vand i varmeanlæg.

  • Flow: Nominelt flow qp 1,5 m³/h
  • Tilslutning: G¾B (R½) gevind, byggelængde 110 mm
  • Montering: Flowsensoren sidder i returløbet

Levering 1–3 hverdage

Varenummer (SKU): 488330256 Kategori:

Beskrivelse

Kamstrup MULTICAL 603 er et regneværk til varme- og kølemåling, her som varmemåler med en ULTRAFLOW 54-flowsensor på 110 mm med G¾B-gevind og nominelt flow qp 1,5 m³/h, konfigureret til returløb. Ifølge Kamstrup er måleren beregnet til energimåling på næsten alle typer termiske installationer med vand som medie, og den kan udstyres med op til 2 kommunikationsmoduler.

Fordele

  • Energivisning: Energien kan vises i kWh, MWh, GJ eller Gcal.
  • Dataopsamling: Fuldt programmerbar datalogger med minutloggere, så forbruget kan følges over tid.
  • Lang batterilevetid: Kamstrup angiver op til 16 års levetid på D-celle-batteriet.
  • Overvågning: Måleren kan også bruges til lækovervågning, permanent driftsovervågning og effekt- og flowbegrænsning med ventilstyring.

Passer den til dit anlæg?

Bruges til

  • Energimåling på næsten alle typer termiske installationer med vand som medie – som varmemåler, kølemåler eller kombineret varme-/kølemåler, i både åbne og lukkede systemer.
  • Ud over energimåling kan MULTICAL 603 bruges til lækovervågning, permanent driftsovervågning samt effekt- og flowbegrænsning med ventilstyring.

Sådan vælger du

Montering

  • Tilslutning: G¾B (R½) gevind (flowsensor (indløb og udløb)).
  • Flowsensoren kan monteres vandret, lodret eller på skrå.
  • Denne vare er konfigureret med flowsensoren i returløbet (målerkonfiguration).
Til installatøren
  • Auto Detect: Når regneværkets CCC-kode er 8xx, kan en ULTRAFLOW X4 udskiftes uden omkonfiguration.
  • Montering: Kamstrup anbefaler vægmontering af regneværket, hvis medietemperaturen er over 90 °C eller under omgivelsestemperaturen.
  • Lige indløb/udløb: Flowsensoren kræver det ikke for at overholde MID og EN 1434 – kun ved store flowforstyrrelser før måleren kan det blive nødvendigt.
  • Statisk tryk: For at mindske risikoen for målefejl som følge af kavitation eller luft i vandet anbefaler Kamstrup et tilstrækkeligt statisk tryk ved flowsensorens udløb.
  • Placering af regneværk: Indendørs ved 5–55 °C, ikke-kondenserende.

Varianter

Ofte stillede spørgsmål

Kan flowsensoren sidde i fremløbet?
MULTICAL 603 kan konfigureres til flowsensor i frem- eller returløb (målerkonfiguration). Varen her er konfigureret til returløb.

Hvilket medie må måleren bruges til?
Vand, herunder fjernvarmevand. Ved medietemperaturer under omgivelsestemperaturen eller over 90 °C anbefaler Kamstrup vægmontering af regneværket.

Følger batteri og temperaturfølere med?
Det kan ikke fastlægges ud fra varenummeret: forsyning (batteri eller strømforsyningsmodul) og temperaturfølersæt er valgfrie i Kamstrups typenøgle for MULTICAL 603.

Kan jeg skifte flowsensor uden at genkonfigurere måleren?
Kun hvis regneværkets CCC-kode er 8xx (Auto Detect). Det kan ikke bekræftes for denne vare.

Dokumentation

Tekniske data fra producentens officielle materiale (www.kamstrup.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVarmemåler: MULTICAL 603 regneværk + ULTRAFLOW 54 flowsensor
ModelMULTICAL 603 med ULTRAFLOW 54 type 65-5-CDHA-XXX
Nominelt flow qp1,5 m³/h
Min. flow qi0,015 m³/h
Maks. flow qs (kortvarigt)3 m³/h
Dynamikforhold (qp:qi)100:1
Tilslutning flowsensorG¾B (R½)
Tilslutning (flowsensor (indløb og udløb))G¾B (R½) gevind
Byggelængde110 mm
MedietemperaturMaks. 130 °C (flowsensor)
Omgivelsestemperatur5–55 °C, indendørs, ikke-kondenserende (regneværk)
Lagertemperatur-25…60 °C (drænet måler)
Maks. driftstrykPN16/PN25, PS25
Pulstal100 p/l
Forsyningsspænding24 VAC/VDC eller 230 VAC (alternativt D-celle-batteri eller 2×A-lithiumpakke)
Integrationsinterval2 sekunder
BatterilevetidOp til 16 år (D-celle-lithium) eller op til 9 år (2×A-lithiumpakke)
KapslingsklasseIP65 (regneværk)
MaterialeMessing (flowsensorhus)
Temperaturføler (tilslutning M10x1)Type TS63 kan monteres direkte i flowsensorens udløb
MedieVand (fjernvarmevand jf. AGFW FW510)
Kommunikation1 eller 2 kommunikationsmoduler
GodkendelseDK-0200-MI004-040 (varmemåler/varme-kølemåler), TS 27.02 012 (kølemåler)
StandardEN 1434:2007/AC:2007, EN 1434:2015+A1:2018, EN 1434:2022
Nettovægt450 g (regneværk) + 0,41 kg (flowsensor)
Mærke
Varenummer488330256
EAN5706567005858
