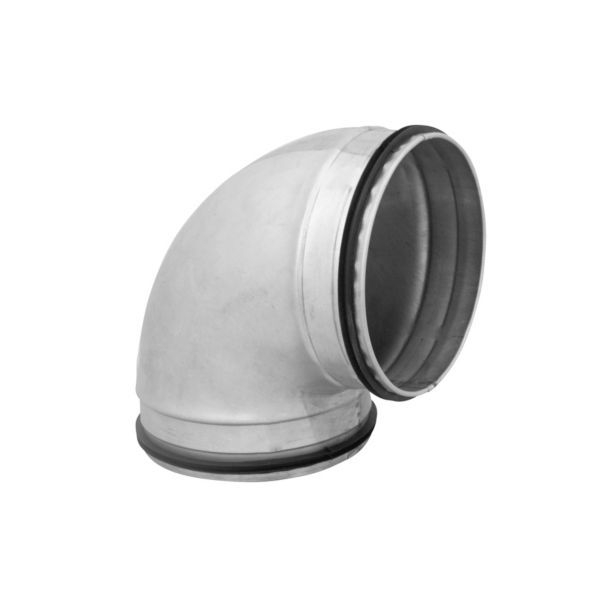

Altech kort bøjning 90°, Ø250 mm, nippel/nippel (BFK-250-90)

499 kr. inkl. moms

Altech kort bøjning til retningsskift på cirkulære ventilationskanaler.

  • Dimension: Ø250 mm, nippel i begge ender.
  • Vinkel: 90° bøjning.
  • Materiale: Galvaniseret, falset stål.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 353912260 Kategori:

Beskrivelse

Altech kort bøjning BFK-250-90 er en 90° bøjning til cirkulære ventilationskanaler i Ø250 mm. Den har nippel i begge ender og er udført i galvaniseret, falset stål. Bøjningsradius er rm = 0,6 x d, og bøjningen er ifølge Altechs datablad lavet med pakning.

Fordele

  • Byggelængde: Bøjningen er 160 mm lang.
  • Bøjningsradius: Altech angiver rm = 0,6 x d, altså 0,6 gange kanalens diameter.
  • Tilslutningslængde: Nominel tilslutningslængde er 40 mm.

Passer den til dit anlæg?

Bruges til

  • Retningsskift på 90° i cirkulære ventilationskanaler i Ø250 mm.

Sådan vælger du

Montering

  • Nominel tilslutningslængde er 40 mm; den reelle længde er 5 mm mindre med F-type tætningsmontering.
Til installatøren
  • Trykfald: Modstandstal ζ = 0,75 ved bøjningsradius rm = 0,6 x d, til brug ved beregning af trykfald i kanalsystemet.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad betyder rm = 0,6 x d?
Altech angiver bøjningsradius rm = 0,6 x d: radius er 0,6 gange kanalens diameter.

Følger der pakning med bøjningen?
Altechs datablad angiver, at bøjningen er lavet med pakning.

Findes bøjningen også med muffe?
Ja, der findes en udgave med muffe i den ene ende: kort bøjning 90° Ø250 muffe/nippel.

Dokumentation

Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeKort bøjning 90°, nippel/nippel
Serie / systemBFK-250-90
DimensionØ250 mm
TilslutningNippel i begge ender
Vinkel90°
Bøjningsradiusrm = 0,6 x d
Modstandstalζ = 0,75
Tilslutningslængdelp 40 mm
Dimensionstolerance Ø250249,3–248,5 mm
MaterialeGalvaniseret stål, falset
Pakning / O-ringLavet med pakning
MålLængde (l) 160 mm
StandardPN-B-03434, PN-EN 1506 (dimensionstolerancer for koblinger)
Nettovægt1,9 kg
OprindelseslandPolen
Mærke
Varenummer353912260
