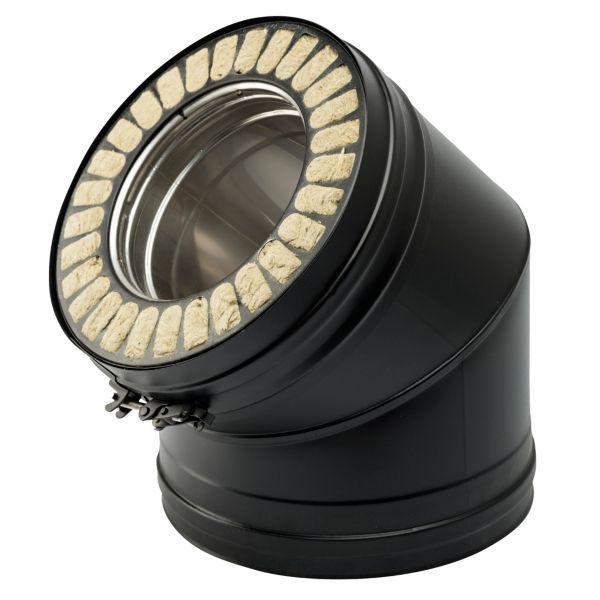

Metalbestos Wood 150/250mm vinkel 45°

1.231 kr. inkl. moms

Metalbestos Wood vinkelstykke til retningsændringer i en isoleret skorsten af rustfrit stål til brændeovne, pejse og biobrændselskedler.

  • Dimension: Ø 150/250 mm, vinkel 45°
  • Overflade: Matsort pulverlakeret yderrør
  • Medfølger: Låsebånd til samlingen

Levering 1–3 hverdage

Varenummer (SKU): 317523151 Kategori:

Beskrivelse

Metalbestos Wood vinkelstykke 45° bruges til retningsændringer i lodrette skorstene eller røgkanaler med indvendig diameter 150 mm og udvendig diameter 250 mm. Hvor der kræves inspektion, monteres en længde med rense- og inspektionsdør mellem vinkelstykkerne. Forsatte skorstene skal understøttes, fx med vægbæring.

Fordele

  • Materiale: Helt i rustfrit stål – inderrør AISI 316L og yderrør AISI 304.
  • Isolering: Metalbestos angiver, at isoleringen modstår temperaturer op til 1.000 °C uden beskadigelse.
  • Samling: Delene samles med nippel/muffe-samling, og låsebåndet forstærker og skjuler samlingen.
  • Anvendelse: Metalbestos angiver Wood til brændeovne og pejse og til kedler op til 130 kW.
  • Garanti: Producenten giver 10 års garanti mod gennemtæring af de isolerede skorstensdele, når skorstenen er installeret efter anvisningerne, og der kun fyres med træ eller træpiller.

Passer den til dit anlæg?

Bruges til

  • Metalbestos Wood er en isoleret skorsten i rustfrit stål til traditionelle brændeovne og -kedler og til pillebrændeovne og -kedler.
  • Metalbestos angiver Wood til brændeovne og pejse og til kedler med atmosfærisk eller med blæseluftsforbrænding op til 130 kW; som røgkanal til biobrændselsfyrede anlæg op til 130 kW.
  • Vinkelstykket bruges til retningsændringer i lodrette skorstene eller røgkanaler, fx for at forsætte skorstenen.

Montering

  • Forskydning og højde beregnes ud fra vinkelstykkets egne mål og den installerede længde mellem vinkelstykkerne.
  • Hvor inspektion er påkrævet, monteres en længde med rense- og inspektionsdør mellem vinkelstykkerne.
  • Skorstene med forsætning skal understøttes brandteknisk forsvarligt, fx med spærstyr, vægforankring eller vægbæring; er forsætningen mere end 1,5 meter, skal skorstenen forstærkes som fritstående.
  • Skorstenen monteres med en afstand til brændbart på minimum 30 mm i åbne konstruktioner. I lukkede konstruktioner anvendes en 13 mm speciel isoleringsmåtte, der tillader en afstand til brændbart på minimum 75 mm, ved en isoleringstykkelse på maksimalt 300 mm; er isoleringstykkelsen mere end 300 mm, udføres en “brønd” i isoleringen for den resterende tykkelse.
  • Medfølger: Låsebånd.
Til installatøren
  • Lysningsareal: 180 cm² (indvendig diameter 150 mm, udvendig 250 mm).
  • Mærkning: T400 – N1 – W – V2 – L50050 – G30 (åbne konstruktioner) og T400 – N1 – W – V2 – L50050 – G75 (lukkede konstruktioner med isoleringsmåtte), afprøvet og certificeret efter DS/EN 1859 og DS/EN 1856-1. Wood er godkendt til en maksimal røggastemperatur på 400 °C.
  • Varmemodstand: R = 0,518 m²K/W ved 200 °C.
  • Beregning: Forskydning = 165 mm + 0,707 × installeret længde mellem vinkelstykker; højde = 402 mm + 0,707 × installeret længde.
  • Garanti: Producenten giver 10 års garanti mod gennemtæring af isolerede skorstensdele og 2 års garanti på pulverlakeringen. Det forudsætter, at skorstenen er dimensioneret og installeret efter producentens anvisninger, og at der udelukkende fyres med træ eller træpiller. Installationsdato og -omfang skal bekræftes ved fakturadokumentation, garantien omfatter ikke installationsomkostninger og bortfalder, hvis der indgår uoriginale dele i installationen.

Tilbehør

Ofte stillede spørgsmål

Hvilke ildsteder kan Wood bruges til?
Traditionelle brændeovne og -kedler samt pillebrændeovne og -kedler, og til kedler op til 130 kW, ifølge Metalbestos.

Hvordan samles elementerne?
Med nippel/muffe-samling og låsebånd. Metalbestos oplyser, at låsebånd medleveres.

Hvor langt skal der være til brændbart materiale?
Minimum 30 mm i åbne konstruktioner. I lukkede konstruktioner anvendes en 13 mm isoleringsmåtte, der tillader minimum 75 mm, ved en isoleringstykkelse på maksimalt 300 mm, ifølge Metalbestos.

Hvornår skal skorstenen understøttes ekstra?
Er skorstenen forsat mere end 1,5 meter, skal den have forstærkning for fritstående skorsten, ifølge Metalbestos’ brochure.

Dokumentation

Tekniske data fra producentens officielle materiale (www.kierulff.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeVinkelstykke 45°
SystemMetalbestos Wood, isoleret stålskorsten
DimensionØ 150/250 mm (6″)
Mål A / B144 / 94 mm
Mål C / D (forskydning/højde)165 / 402 mm
Lysningsareal180 cm²
InderrørRustfrit stål AISI 316L, 0,5 mm, lasersvejst
YderrørRustfrit stål AISI 304, 0,5 mm, matsort pulverlakeret
Isolering50 mm
Varmemodstand R (200 °C)0,518 m²K/W (ved Ø150 mm rør, EN 1859)
Mærkning (DS/EN 1856-1)T400 – N1 – W – V2 – L50050 – G30 og T400 – N1 – W – V2 – L50050 – G75
StandardDS/EN 1856-1 og DS/EN 1859
Garanti10 år mod gennemtæring af isolerede skorstensdele, 2 år på pulverlakeringen (producentens, med betingelser)
Mærke
Varenummer317523151
EAN5706561180278
Vægt2,98 kg
