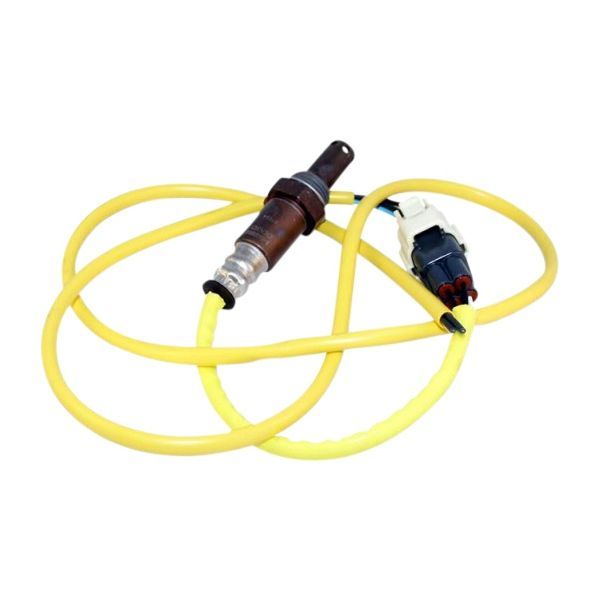

NBE Denso Lambda sonde Iltsonde til V13 styringer

2.215 kr. inkl. moms

NBE Denso lambdasonde er en iltsensor til NBE’s V13-styring (BlackStar, BlackStar+ og RTB), der måler iltindholdet i røggassen, så forbrændingen kan justeres fra styringen.

  • Montage: Skrues i den forberedte åbning i røgrøret bag på kedlen.
  • Tilslutning: Kobles til styringens udgang ‘O2 sensor’.
  • Kompatibilitet: Kun til NBE’s V13-styring.

Levering 1–3 hverdage

Varenummer (SKU): 308393912 Kategori:

Beskrivelse

NBE Denso-lambdasonden er en iltsensor til træpillesystemer med NBE’s V13-styring. Den sidder i røgrøret og måler iltindholdet i røggassen, så forbrændingen kan følges og justeres fra styringen. Sonden er angivet til BlackStar, BlackStar+ og RTB-kedler med V13-styring, men kan ikke bruges sammen med V7- eller V10-styringer.

Fordele

  • Iltmåling: Med sonden kan styringens O2-visning bruges, og O2-styringsmetoden kan sættes til ‘Vis kun O2’.
  • Montage: Proppen i røgrøret fjernes, og sensoren skrues direkte i hullet.
  • Kalibrering: Sker fra styringen under Kedel > O2, når sensoren har haft strøm i mindst 20 minutter.

Passer den til dit anlæg?

Bruges til

  • Iltsensor (lambdasonde) til NBE træpillesystemer med V13-styring, på BlackStar, BlackStar+ og RTB-kedler.
  • Ekstraudstyr til BlackStar+; RTB har sonden indbygget.
  • Kan ikke bruges sammen med V7- eller V10-styringer.

Sådan vælger du

Montering

  • Proppen i røgrøret bag på kedlen fjernes, og sensoren skrues i hullet.
  • Kablet føres i skinnen langs fyret og kobles til udgangen ‘O2 sensor’.
  • Kalibreres fra styringen, når sensoren har haft strøm i mindst 20 minutter.
Til installatøren
  • Tilslutning: Kablet føres frem i den dertil indrettede skinne langs siden af fyret og kobles på udgangen ‘O2 sensor’ efter farvemarkering – fx den blå ledning i udgangen markeret ‘Blue’.
  • Kalibrering: Kedel > O2 > Start O2 kalibrering > Kalibrer, når sensoren har haft strøm i mindst 20 minutter.
  • Spænding: Maks. 12 V.
  • Kontrol af forbrændingen: NBE angiver anbefalede CO2-/O2-værdier pr. brænder og last; afvigelser rettes ved at ændre blæserhastigheden.
  • RTB har lambdasonde indbygget; manualens installationsafsnit gælder BlackStar+.

Ofte stillede spørgsmål

Skal sonden kalibreres?
Ja. Når sensoren har haft strøm i mindst 20 minutter, startes O2-kalibreringen i styringen under Kedel > O2.

Hvilken styring passer den til?
NBE angiver sonden til V13-styringer på BlackStar, BlackStar+ og RTB-kedler. Den passer ikke til V7- eller V10-styringer.

Hvordan monteres sonden?
Proppen i røgrøret bag på kedlen fjernes, og sensoren skrues i hullet. Kablet føres frem i skinnen langs fyret og kobles til udgangen ‘O2 sensor’.

Hvad følger med?
Producentens oplysninger angiver ikke, hvad der udover selve sonden følger med i pakken.

Dokumentation

Tekniske data fra producentens officielle materiale (www.nbe.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeLambdasonde (iltsensor)
Fabrikat sensorDenso
Producentens varenr.400093
Til styringNBE V13 (BlackStar, BlackStar+, RTB)
Ikke tilV7- og V10-styringer
AnvendelseEkstraudstyr til BlackStar+; RTB har lambdasonde indbygget
TilslutningspositionRøgrøret bag på kedlen
SignalUdgangen 'O2 sensor' på styringen
ForsyningsspændingMaks. 12 V
Opvarmningstid før kalibreringMindst 20 minutter med strøm
Bruttovægt0,140 kg
OprindelseslandDanmark
Mærke
Varenummer308393912
