Beskrivelse

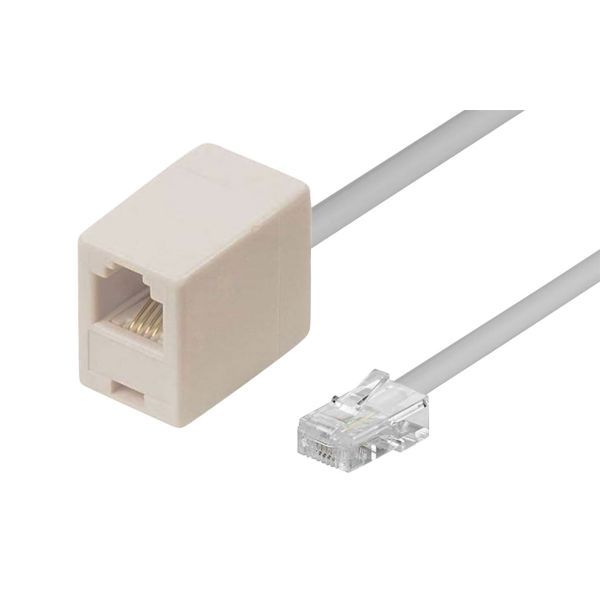

Nilans forlængerkabel på 15 m med stik flytter HMI-betjeningspanelet væk fra ventilationsaggregatet. Panelet leveres med en kort ledning til montage tæt ved aggregatet, og med forlængerkablet kan det i stedet sidde et sted, hvor brugeren ser det i hverdagen.
Fordele
- Placering: Betjeningspanelet kan monteres i boligen, selv om aggregatet står i et skab eller på loftet.
- Synlighed: Nilan understreger, at brugeren skal kunne se alarmer, fx når filtrene skal skiftes.
- Tilslutning: Kablet leveres med RJ12-stik, som klikkes i bunden af HMI-panelet.
Passer den til dit anlæg?
Bruges til
- Flytning af Nilans HMI-betjeningspanel væk fra ventilationsaggregatet, fx når aggregatet står i et skab eller på et uudnyttet loft.
Sådan vælger du
- Denne variant: 15 m med stik.
- Fx til Nilan Compact P2 GEO6 med CTS602 HMI
Montering
- Kablet forbindes mellem aggregatets betjeningspanel-udtag og HMI-panelet via et RJ12-stik.
- HMI-panelet monteres på væggen med det integrerede vægbeslag.
Til installatøren
- Tilslutning: HMI-panelet forbindes via et RJ12-stik, som klikkes i bunden af panelet.
- Montering: Vægbeslaget bag på panelet sættes op med 2 skruer, og ledningen kan føres ned langs væggen, ind i væggen eller gennem rillen i bagsiden af panelet.
Se alle tekniske specifikationer →
Passer til
Ofte stillede spørgsmål
Hvorfor skal betjeningspanelet kunne ses?
Nilan påpeger, at brugeren skal kunne se alarmer, fx når der skal skiftes filtre. Står aggregatet skjult, flytter forlængerkablet panelet frem.
Hvor langt er kablet?
Forlængerkablet er 15 m og leveres med stik.
Kan jeg bruge et længere kabel?
Nilan oplyser, at man kan tilpasse et kabel på op til 50 m og selv montere RJ12-stikket med et RJ12-krympeværktøj.
Dokumentation
- Montagevejledning Montagevejledning Compact P2 GEO PDF · 7,6 MB
Tekniske data fra producentens officielle materiale (www.nilan.dk). Ret til ændringer forbeholdes.
