Beskrivelse

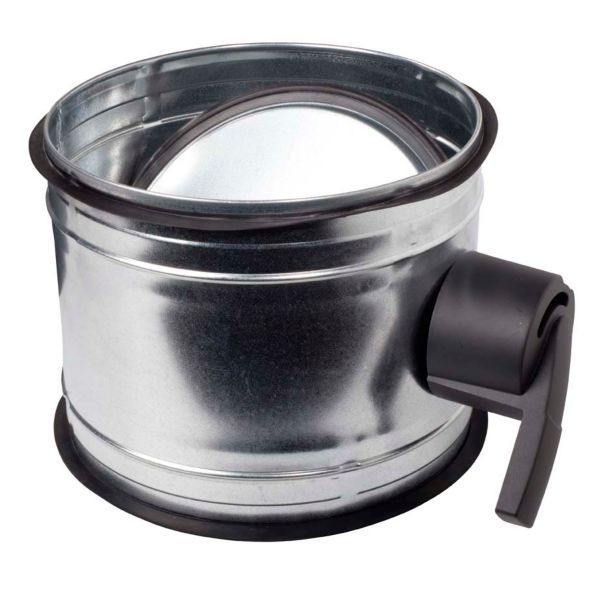

Øland DT-100 er et tæt, håndbetjent afspærringsspjæld til manuel afspærring af ren luft i ventilationsanlæg med Ø100 mm kanaler. Spjældblad, spjældhus og konsol med justering er udført i galvaniseret plade, og spjældet har nippeltilslutning. Komfovent angiver, at AGUJ-spjældene lukker luftstrømmen helt af (intern tæthedsklasse 4 iht. EN 1751), og spjældet kan efterisoleres op til 50 mm.
Fordele
- Tæt afspærring: Komfovent angiver, at AGUJ-spjældene lukker luftstrømmen helt af – intern tæthedsklasse 4 iht. DS/EN 1751.
- Lækage gennem huset: Spjældhuset er desuden klassificeret i ekstern tæthedsklasse C iht. DS/EN 1751.
- Fastlåst indstilling: Spjældbladets position fastlåses ved at spænde skruen.
- Isolering: Kan efterisoleres op til 50 mm.
- Materiale: Spjældblad, spjældhus og konsol i galvaniseret plade.
Passer den til dit anlæg?
Bruges til
- Manuel afspærring af ren luft i cirkulære ventilationskanaler, Ø100 mm.
Sådan vælger du
- Denne variant: DT-100, Ø100 mm.
- DT-125 Ø125 mm
- DT-160 Ø160 mm
- DT-200 Ø200 mm
- DT-250 Ø250 mm
- Skal luften indreguleres: DR-100 indreguleringsspjæld
Montering
- Monteres i kanalen med nippeltilslutningen. Samlingen fastskrues med selvborende kanalskruer Ø4,2 × 13 mm (Øland SK-S-13).
- Til ren luft; maks. 80 °C og 500 Pa kanaltryk.
- Kan efterisoleres op til 50 mm.
Til installatøren
- Montage af nippelsamling: Skruerne placeres ca. 10–15 mm fra kanalenden, og Øland skriver, at de altid bør skrues i på kryds, så skrue nr. 2 sidder diagonalt modsat skrue nr. 1 – det sikrer den højeste tæthed. Skruerne må ikke overspændes, da fastholdelsen så mistes og kanallækagen øges.
- Akse: Firkantet 8×8 mm akse; aksel og blad-låseskiver er i rustfrit stål, hvilket ifølge Komfovent beskytter samlingen mod korrosion.
- Betjening: Komfovent angiver et driftsområde fra 0° (helt åben) til 90° (helt lukket) og oplyser, at bladet justeres med en stjerneskruetrækker (Philips).
- Blad: Komfovent angiver, at AGUJ-R har samme opbygning som indreguleringsspjældet, men med tætningsgummi på spjældbladet.
- Godkendelse: Komfovent udsteder overensstemmelseserklæring og materialecertifikater for alle spjældtyperne.
Se alle tekniske specifikationer →
Varianter
- Øland afspærringsspjæld tæt DT-125 Ø125 mm
- Øland afspærringsspjæld tæt DT-160 Ø160 mm
- Øland afspærringsspjæld tæt DT-200 Ø200 mm
- Øland afspærringsspjæld tæt DT-250 Ø250 mm
- Øland indreguleringsspjæld DR-100 Ø100 mm
Tilbehør
Øland Selvborende skrue 4,2-13mm SK-S-13 - Pakke a 1000 stk369 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø100 mm, længde 3 m199 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø100 mm, længde 2 m111 kr. inkl. moms+
Altech muffe Ø100 mm, galvaniseret stål, uden pakning23 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad er forskellen på DT og DR?
DT er et tæt afspærringsspjæld til manuel afspærring og har både ekstern tæthedsklasse C og intern tæthedsklasse 4. DR er et indreguleringsspjæld til manuel indregulering og har kun ekstern tæthedsklasse C.
Hvordan fastholdes indstillingen?
Spjældbladets position fastlåses ved at spænde skruen. Komfovent angiver, at bladet justeres med en stjerneskruetrækker (Philips).
Kan spjældet isoleres?
Ja, det kan efterisoleres op til 50 mm.
Hvor høj lufthastighed er spjældet beregnet til?
Komfovents produktspecifikation angiver en maksimal lufthastighed på 13 m/s.
Dokumentation
Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.
