Beskrivelse

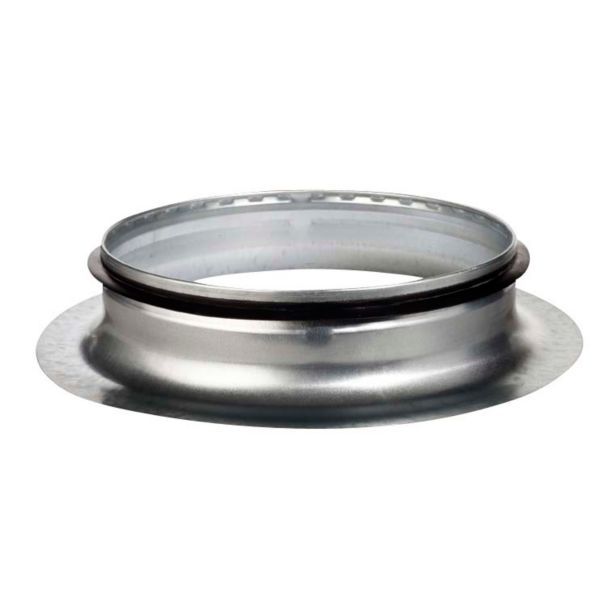

Øland IRR-200 er en indløbsring med radius til runde ventilationskanaler i Ø200 mm. Den er til montering på en plan flade og passer i røret. Indløbsringen er galvaniseret, og Øland angiver R 20 mm og Li 35 mm for Ø200.
Fordele
- Afrundet indløb: Indløbsringen har radius – Øland angiver R 20 mm for Ø200.
- Montering: Til montering på plan flade; indløbsringen passer i kanalrøret.
- Samling: Fastskrues til røret med selvborende kanalskruer Ø4,2 × 13 mm (Øland SK-S-13).
Passer den til dit anlæg?
Bruges til
- Indløb til en rund ventilationskanal fra en plan flade.
- Kanaler i Ø200 mm.
Sådan vælger du
- Denne variant: IRR-200 til Ø200 mm kanal.
- IRR-100 Ø100 mm
- IRR-125 Ø125 mm
- IRR-160 Ø160 mm
- IRR-250 Ø250 mm
- IRR-315 Ø315 mm
Montering
- Indløbsringen drejes let frem og tilbage og skydes ind i kanalrøret til stopvulsten.
- Samlingen fastskrues med selvborende kanalskruer Ø4,2 × 13 mm (Øland SK-S-13), placeret ca. 10–15 mm fra kanalenden.
- Medfølger ikke: Selvborende kanalskruer SK-S-13 (sælges separat).
Til installatøren
- Montage: Nipler og faconstykker placeres i røret, drejes let frem og tilbage og skydes ind til stopvulsten; derefter fastskrues de med selvborende kanalskruer Ø4,2 × 13 mm (varenr. SK-S-13) ca. 10–15 mm fra kanalenden.
- Skruer: Må ifølge Øland ikke overspændes, da fastholdelsen hermed mistes og kanallækagen øges. Skruerne placeres normalt jævnt fordelt på hele rørets omkreds, hvilket også sikrer den bedste tæthed.
- Serien: Ølands datablad viser tre indløbsringe – ITR uden radius (nippel), IRR med radius (denne type) og ITM uden radius i muffemål.
Se alle tekniske specifikationer →
Varianter
- Øland indløbsring IRR-100 Ø100 mm
- Øland indløbsring IRR-125 Ø125 mm
- Øland indløbsring IRR-160 Ø160 mm
- Øland indløbsring IRR-250 Ø250 mm
- Øland indløbsring IRR-315 Ø315 mm
Tilbehør
Øland Selvborende skrue 4,2-13mm SK-S-13 - Pakke a 1000 stk369 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø200 mm, længde 3 m516 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø200 mm, længde 2 m352 kr. inkl. moms+
Altech muffe Ø200 mm, galvaniseret stål, uden pakning33 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad er forskellen på IRR og ITR?
IRR er indløbsring med radius, mens ITR er uden radius. Begge er ifølge Øland til montering på plan flade og passer i rør.
Hvordan monteres indløbsringen?
Den skydes ind i kanalrøret og fastskrues med selvborende kanalskruer Ø4,2 × 13 mm, ca. 10–15 mm fra kanalenden.
Følger monteringsskruer med?
Nej, de selvborende kanalskruer SK-S-13 sælges separat.
Dokumentation
- Datablad indløbsring IRR (PDF)
- Montageanvisning cirkulært kanalsystem (PDF)
- Miljøvaredeklaration (EPD) for ventilationsfittings (PDF, engelsk)
Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.
