Beskrivelse

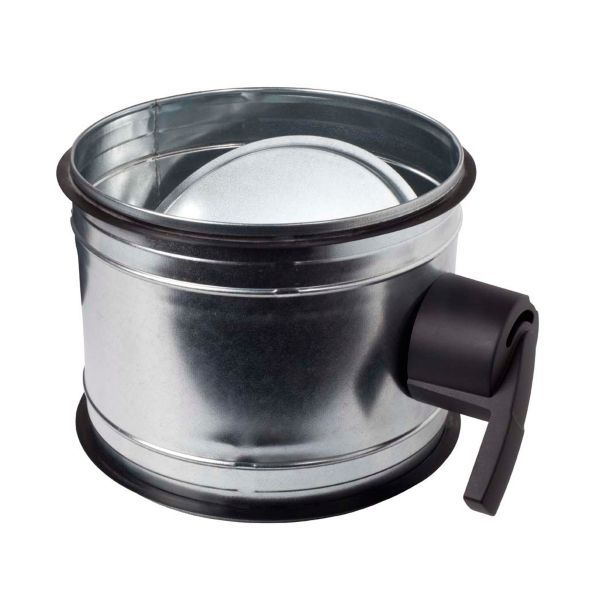

Øland DR-200 er et cirkulært indreguleringsspjæld til manuel indregulering af ren luft i ventilationsanlæg med Ø200 mm kanaler. Spjældbladets position fastlåses ved at spænde skruen. Spjældblad, spjældhus og konsol med justering er udført i galvaniseret plade, og spjældet har nippeltilslutning. Det kan efterisoleres op til 50 mm, og Øland angiver maks. 80 °C og maks. 500 Pa kanaltryk.
Fordele
- Indregulering: Luftmængden kan indstilles og låses fast med en skrue.
- Lækage gennem huset: Spjældhuset er klassificeret i ekstern tæthedsklasse C iht. DS/EN 1751 – klassen gælder husets lækage, ikke lukning af luftstrømmen.
- Isolering: Kan efterisoleres op til 50 mm.
- Materiale: Spjældblad, spjældhus og konsol i galvaniseret plade.
Passer den til dit anlæg?
Bruges til
- Manuel indregulering af ren luft i cirkulære ventilationskanaler, Ø200 mm.
Sådan vælger du
- Denne variant: DR-200, Ø200 mm.
- DR-100 Ø100 mm
- DR-125 Ø125 mm
- DR-160 Ø160 mm
- DR-250 Ø250 mm
- DR-315 Ø315 mm
- Skal kanalen kunne lukkes tæt: afspærringsspjæld tæt DT-200 Ø200 mm
Montering
- Monteres i kanalen med nippeltilslutningen. Samlingen fastskrues med selvborende kanalskruer Ø4,2 × 13 mm (Øland SK-S-13).
- Til ren luft; maks. 80 °C og 500 Pa kanaltryk.
- Kan efterisoleres op til 50 mm.
Til installatøren
- Montage af nippelsamling: Skruerne placeres ca. 10–15 mm fra kanalenden, og Øland skriver, at de altid bør skrues i på kryds, så skrue nr. 2 sidder diagonalt modsat skrue nr. 1 – det sikrer den højeste tæthed. Skruerne må ikke overspændes, da fastholdelsen så mistes og kanallækagen øges.
- Akse: Firkantet 8×8 mm akse; aksel og blad-låseskiver er i rustfrit stål, hvilket ifølge Komfovent beskytter samlingen mod korrosion.
- Betjening: Komfovent angiver et driftsområde fra 0° (helt åben) til 90° (helt lukket) og oplyser, at der til Ø100–250 mm bruges det lille metalhåndtag.
- Godkendelse: Komfovent udsteder overensstemmelseserklæring og materialecertifikater for alle spjældtyperne.
Se alle tekniske specifikationer →
Varianter
- Øland indreguleringsspjæld DR-100 Ø100 mm
- Øland indreguleringsspjæld DR-125 Ø125 mm
- Øland indreguleringsspjæld DR-160 Ø160 mm
- Øland indreguleringsspjæld DR-250 Ø250 mm
- Øland indreguleringsspjæld DR-315 Ø315 mm
- Øland afspærringsspjæld tæt DT-200 Ø200 mm
Tilbehør
Øland Selvborende skrue 4,2-13mm SK-S-13 - Pakke a 1000 stk369 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø200 mm, længde 3 m516 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø200 mm, længde 2 m352 kr. inkl. moms+
Altech muffe Ø200 mm, galvaniseret stål, uden pakning33 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad er forskellen på DR og DT?
DR er et indreguleringsspjæld til manuel indregulering og har kun ekstern tæthedsklasse C. DT er et tæt afspærringsspjæld til manuel afspærring og har desuden intern tæthedsklasse 4.
Kan spjældet isoleres?
Ja, det kan efterisoleres op til 50 mm.
Hvor høj lufthastighed er spjældet beregnet til?
Komfovents produktspecifikation angiver en maksimal lufthastighed på 13 m/s.
Dokumentation
- Datablad indreguleringsspjæld DR (PDF)
- Produktblad (engelsk) (PDF)
- Montageanvisning cirkulært kanalsystem (PDF)
Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.
