Øland Lyddæmper Ø100 mm x 900 mm 50 mm isolering LY-100-900

600 kr. inkl. moms

Øland cirkulær lyddæmper til ventilationskanaler, med fast nippeltilslutning i begge ender.

  • Dimension: Ø100 mm, længde 900 mm
  • Isolering: 50 mm mineraluld og fiberdug
  • Tilslutning: Fast nippel i begge ender

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 353975100 Kategori:

Beskrivelse

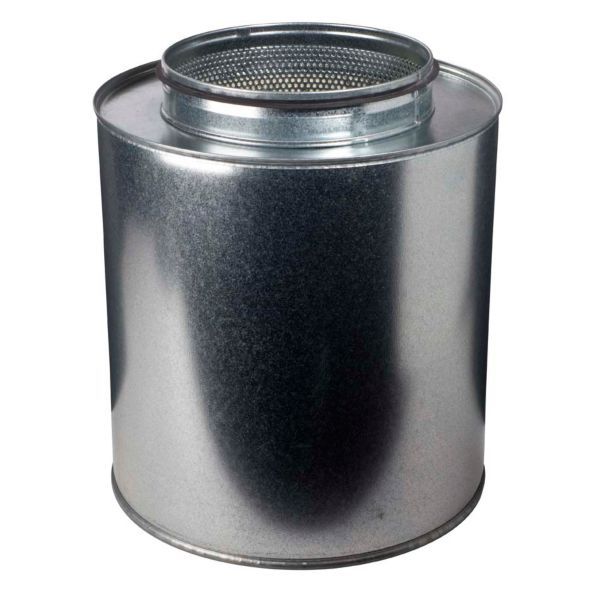

Øland LY-100-900 er en cirkulær lyddæmper til Ø100 mm ventilationskanaler med fast nippeltilslutning i begge ender. Den består af et inderrør i perforeret plade og et yderrør i galvaniseret plade med 50 mm mineraluld og fiberdug imellem. Fiberdugen beskytter mod, at materiale rives med i luftstrømmen.

Fordele

  • Lyddæmpning: Ølands datablad angiver 50 dB ved 2 kHz for LY-100-900.
  • Brandklasse: Lyddæmperen er klassificeret E120 af Sitac og skal brandisoleres iht. DS-428.
  • Opbygning: Fiberdugen mellem inderrør og yderrør beskytter imod materiale-medrivning.
  • Tætning: Tætningslisten er af EPDM-gummi og angives til -30…+80 °C.
  • Tæthedsklasse: Lyddæmperen udføres i tæthedsklasse D iht. EN 12237.

Passer den til dit anlæg?

Bruges til

  • Lyddæmpning af ventilatorstøj i Ø100 mm cirkulære ventilationskanaler.

Sådan vælger du

  • Denne variant: LY-100-900, 50 mm isolering.
  • Serien fås i længderne 300, 600, 900 og 1200 mm og med 100 mm isolering (LY-1).

Montering

  • Monteres direkte i kanalen med nippeltilslutningerne.
  • Skal brandisoleres iht. DS-428.
Til installatøren
  • Brandforhold: Sitac brandklasse E120. Ved 50 mm isolering (LY) er klassen EI20/EI30 ved sikkerhedsafstand min. 50 mm.
  • Driftsgrænser: Medietemperatur 80 °C, maks. lufthastighed 20 m/s.
  • Standard: Testet efter Sitac testnorm SIS 02 48 20, udgave 2, dateret 1977-07-01 (ISO B34-1975).
  • Dimensionering: Trykdiagrammet er ifølge Ølands datablad det samme som for tilsvarende rør, type R.

Lyddæmpning i dB, LY 100 – 900 (50 mm isolering)

Centerfrekvens (Hz) 63 125 250 500 1k 2k 4k 8k
Dæmpning (dB) 4 10 15 28 44 50 44 27

Udvendig diameter D 200 mm, vægt 4,2 kg.

Tilbehør

Ofte stillede spørgsmål

Skal lyddæmperen brandisoleres?
Ja, den skal brandisoleres iht. DS-428.

Hvor meget dæmper lyddæmperen?
Fra 4 dB ved 63 Hz til 50 dB ved 2 kHz, afhængigt af frekvensen, ifølge Ølands datablad for LY-100-900.

Kan lyddæmperen bruges i varme kanaler?
Ølands datablad angiver en medietemperatur på 80 °C og en maksimal lufthastighed på 20 m/s.

Dokumentation

Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeCirkulær lyddæmper (LY)
ModelLY-100-900
Producentens varenr.LY100900
Diameter (kanaltilslutning)Ø100 mm
TilslutningFast nippel i begge ender
Medietemperatur80 °C
Maks. lufthastighed20 m/s
TæthedsklasseD (ATC2) iht. EN 12237
MaterialeInderrør i perforeret plade, ender og yderrør i galvaniseret plade
Isolering50 mm mineraluld og fiberdug
TætningEPDM-gummi, -30…+80 °C
Længde900 mm
Udvendig diameter D200 mm
BrandforholdSitac brandklasse E120; EI20/EI30 ved sikkerhedsafstand min. 50 mm
StandardSitac testnorm SIS 02 48 20, udgave 2 (ISO B34-1975)
Nettovægt4,2 kg
OprindelseslandDanmark (DK)
Mærke
Varenummer353975100
EAN5706703279587
