Beskrivelse

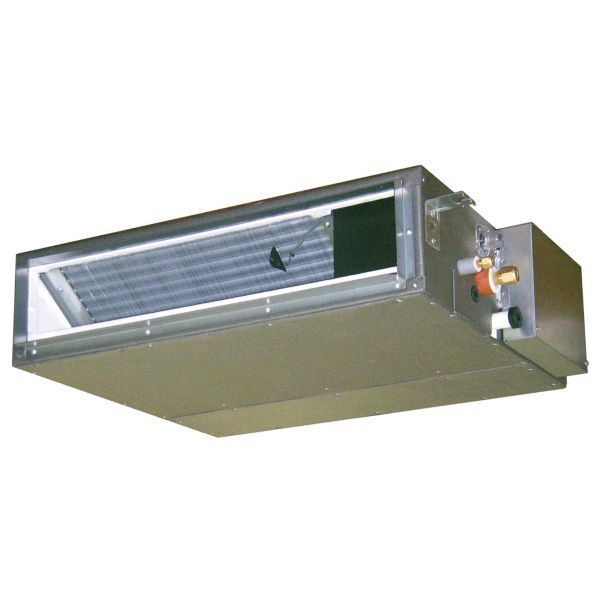

CS-Z25UD3EAW er en skjult kanalindedel med lavt statisk tryk fra Panasonic. Enheden er kun 200 mm høj, har indbygget afløbspumpe og et eksternt statisk tryk på 15–45 Pa. Sammen med udedelen CU-Z25UBEA (sættet KIT-Z25-UD3) har systemet en varmeeffekt på 2,60 kW ved -7 °C udetemperatur, en COP på 4,00 og en EER på 4,31 (EN 14511).
Fordele
- Installation: Panasonic fremhæver lange rør, en kompakt udedel og luftindtag fra bagsiden eller bunden.
- Energiklasse: A+ for både opvarmning og køling ifølge producentens energimærkning (med udedelen CU-Z25UBEA).
- Integration: Valgfri tilslutning til bygningsstyring via KNX, Modbus og BACnet.
- Lyd: Panasonic angiver et lydtryk på 24 dB(A) i stille tilstand ved opvarmning.
Passer den til dit anlæg?
Bruges til
- Skjult kanalindedel med lavt statisk tryk; Panasonic angiver boliger og små kommercielle rum som anvendelsesområde.
Sådan vælger du
- Denne variant: CS-Z25UD3EAW med udedelen CU-Z25UBEA (sæt KIT-Z25-UD3), varmeeffekt 2,60 kW ved -7 °C.
- Wi-Fi-kit CZ-TACG1
Montering
- Eksternt statisk tryk 15–45 Pa – kanalsystemet skal passe til det.
- Udedelen CU-Z25UBEA sælges separat; ind- og udedel forbindes med kølerør, væskerør 1/4″ og gasrør 3/8″, i et rørlængdeområde på 3–20 m.
- Tilslutning af kølerør og idriftsættelse udføres af en certificeret kølemontør.
- Medfølger: Indedel med indbygget afløbspumpe.
- Medfølger ikke: Udedel CU-Z25UBEA (sælges separat), Wi-Fi-kit CZ-TACG1 (tilbehør), Fjernbetjening CZ-RL511D (tilbehør).
Til installatøren
- Driftsområder (med CU-Z25UBEA): Opvarmning -15…+24 °C, køling -10…+43 °C udetemperatur.
- Kanalsystem: Eksternt statisk tryk 15–45 Pa skal passe til kanalsystemet; indedelens luftmængde er 10,5 m³/min ved både opvarmning og køling.
- Panasonic angiver, at tabellens værdier forudsætter 25 Pa (2,5 mmAq), som er fabriksindstillingen. For mere end 6,0 mmAq skiftes indstillingen på printpladen fra Hi til S-Hi.
- El-tilslutning: Indedel 230 V. Forbindelseskabel ind/ud 4 × 1,5–2,5 mm², og Panasonic anbefaler en sikring på 16 A til udedelen.
- Rørføring (med CU-Z25UBEA): Væskerør 1/4″ (6,35 mm), gasrør 3/8″ (9,52 mm), rørlængdeområde 3–20 m. Højdeforskel ind/ud 15 m ved installation af udedelen højere oppe end indedelen. Rørlængden til ekstra gas er 7,5 m; derover tilsættes 10 g kølemiddel pr. meter.
- Indedelens mål er 200 × 750 × 640 mm (h × b × d); læg 100 mm til for rørføring.
- Lydtryk målt efter JIS C 9612, 1,5 m under enheden med 1 m kanal på indsugningssiden og 2 m kanal på udgangssiden.
Se alle tekniske specifikationer →
Tilbehør
Panasonic CZ-TACG1 WIFI styring for fjernbetjening til luft/luft VP1.885 kr. inkl. moms+
Panasonic CZ-RL511D Sky Remote infrarød fjernbetjening726 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/4'' x 0,85 mm, maks. 151 bar, 15 m670 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor meget plads kræver den?
Indedelen måler 200 × 750 × 640 mm (h × b × d) og vejer 19 kg. Til rørføring lægges 100 mm til.
Hvilken udedel hører til?
Producentens reference er udedelen CU-Z25UBEA (sættet KIT-Z25-UD3). I det sæt går driftsområdet for opvarmning ned til -15 °C udetemperatur.
Hvordan bortledes kondensvand?
Enheden har indbygget afløbspumpe.
Kan den styres med telefonen?
Den har en ledningsforbundet styring med ugentlig timer og kan valgfrit tilsluttes KNX, Modbus eller BACnet. Et separat Wi-Fi-kit (CZ-TACG1) giver styring via Panasonic Comfort Cloud-appen; Panasonic oplyser, at router, internet og smartphone skal anskaffes separat.
Hvor meget larmer indedelen?
Panasonic angiver 24 dB(A) i stille tilstand, 27 dB(A) ved laveste blæserhastighed og 35 dB(A) ved høj i varmedrift.
Tekniske data fra producentens officielle materiale (www.aircon.panasonic.eu). Ret til ændringer forbeholdes.
