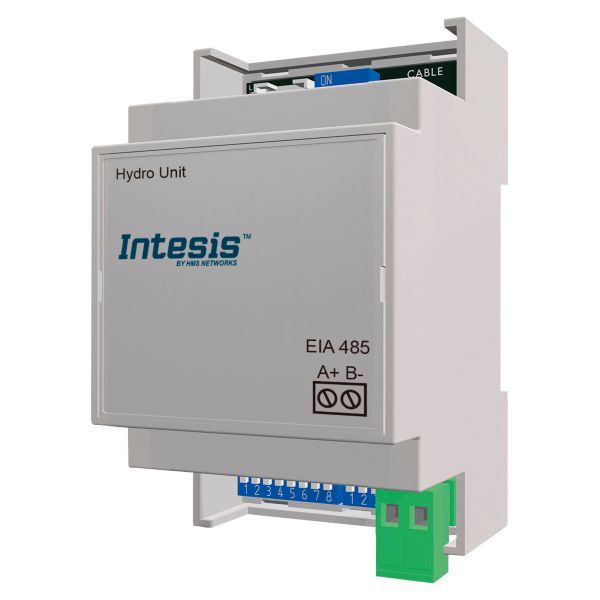

Panasonic PAW-AW-MBS-H Modbus RTU-interface til Aquarea H- og J-generation

3.209 kr. inkl. moms

Interface, der kobler en Aquarea luft/vand-varmepumpe af H- eller J-generationen på et net til bygningsstyring (Modbus).

  • Tilslutning: Sluttes direkte til varmepumpens CN-CNT-stik med det medfølgende kabel
  • Kaskade: Der skal bruges én pr. varmepumpe sammen med Panasonics kaskadestyring PAW-A2W-CMH
  • Montage: På DIN-skinne, væg eller inde i hydromodulet

Levering 1–3 hverdage

Varenummer (SKU): 349002914 Kategori:

Beskrivelse

Panasonic PAW-AW-MBS-H er et Modbus RTU-interface (EIA-485) fra Intesis, som integrerer en Aquarea luft/vand-varmepumpe af H- eller J-generationen i et Modbus-netværk – fx en bygningsstyring eller Panasonics kaskadestyring PAW-A2W-CMH. Interfacet forbindes direkte til varmepumpens CN-CNT-stik med det medfølgende kabel og kræver ingen ekstern strømforsyning. Det fungerer som Modbus-slave og giver ifølge Panasonic tovejs styring og overvågning.

Fordele

  • Styring og overvågning: Interfacet giver ifølge Panasonic tovejs styring og overvågning af varmepumpens driftsparametre over Modbus.
  • Ingen ekstra strøm: Interfacet forsynes fra varmepumpens CN-CNT-stik og kræver ikke sin egen strømforsyning.
  • Fjernbetjeningen virker stadig: Panasonic oplyser, at varmepumpens fjernbetjening og Modbus kan bruges samtidig.
  • Netstørrelse: Op til 63 interfaces kan sidde på samme Modbus-bus.

Passer den til dit anlæg?

Bruges til

  • Integration af en Aquarea H- eller J-generation i et Modbus RTU-net – fx BMS/SCADA eller Panasonics kaskadestyring PAW-A2W-CMH.

Sådan vælger du

Montering

  • Monteres på væg eller DIN-skinne (EN 60715 TH35), eller inde i hydromodulet.
  • Tilsluttes varmepumpens CN-CNT-stik med det medfølgende kabel.
  • Medfølger: Tilslutningskabel til CN-CNT.

Sådan virker den

Interfacet sluttes til CN-CNT-stikket på hydromodulets printkort og kan placeres inde i eller uden for enheden. Modbus-bussen tilsluttes en 2-polet skrueterminal (A+ og B-). Bussen må højst være 1 200 m lang, må ikke udføres som ring eller stjerne, og der skal være en 120 Ω terminering i hver ende – interfacet har en indbygget modstand, der kan aktiveres.

Til installatøren
  • Modbus-bus: 2-polet skrueterminal (A+ og B-), maks. 1 200 m, ikke som ring eller stjerne.
  • Terminering: 120 Ω i hver ende af bussen; interfacet har en indbygget 120 Ω-modstand, der kan aktiveres via DIP-switch.
  • Opsætning: DIP-switche (SW1, SW3, SW4) eller Modbus-registre; baudrate 2400–115200 bps, standard 9600 bps, 8N1/8N2.
  • Netstørrelse: Op til 63 IntesisBox-enheder på samme Modbus RTU-bus; den faktiske grænse afhænger af den konfigurerede hastighed.
  • Driftstemperatur: 0–60 °C for kabinettet.

Tilbehør

Ofte stillede spørgsmål

Hvor mange skal jeg bruge til en kaskade?
Én pr. varmepumpe. Panasonic skriver, at kaskadestyringen PAW-A2W-CMH kræver 1 PAW-AW-MBS-H pr. Aquarea-varmepumpe.

Skal den have separat strøm?
Nej, interfacet kræver ikke ekstern strømforsyning – det forsynes via CN-CNT på varmepumpen.

Kan jeg stadig bruge fjernbetjeningen?
Ja, fjernbetjeningen og Modbus kan ifølge Panasonic bruges samtidig.

Følger der et kabel med?
Ja, kablet til forbindelsen mellem interfacet og varmepumpens CN-CNT-stik følger med.

Dokumentation

Tekniske data fra producentens officielle materiale (www.panasonicproclub.com). Ret til ændringer forbeholdes.

Specifikationer

TypeModbus RTU-interface (EIA-485), Modbus-slave
ModelPAW-AW-MBS-H
Producentens varenr.PAW-AW-MBS-H
KompatibilitetAquarea H- og J-generation
Tilslutning varmepumpeCN-CNT, specifikt kabel medfølger
Baudrate2400–115200 bps (standard 9600)
Maks. antal enheder på bus63
Maks. buslængde1 200 m
Driftstemperatur0–60 °C
StrømforsyningIngen ekstern strøm nødvendig
KabinetPlast PC (UL 94 V-0), lysegrå RAL 7035
Mål93 × 53 × 58 mm (d × b × h)
MontageVæg eller DIN-skinne EN 60715 TH35
Nettovægt85 g
Modbus-port1 × EIA-485 skrueterminal med 2 poler (A+ og B-)
Klemmer (svagstrøm)Massive eller flerkoredede ledere: 1 leder 0,5–2,5 mm², 2 ledere 0,5–1,5 mm²; 3 ledere er ikke tilladt
Isolationsspænding1.500 VDC
Isolationsmodstand1.000 MΩ
Lagertemperatur-20…+85 °C
Luftfugtighed< 95 % RH, ikke-kondenserende (drift og lager)
Mærke
Varenummer349002914
EAN4010869257763
