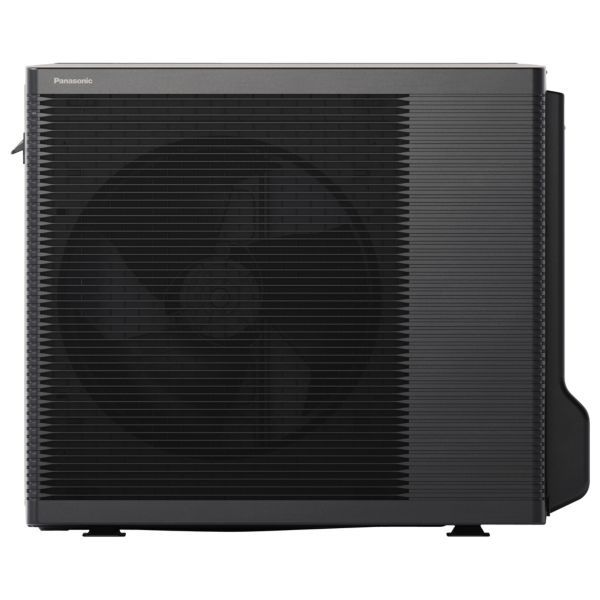

Panasonic WH-UDZ05KE5 Varmepumpe, R32, 5,00 kW varme -7/55, luft/vand split SCOP 3,63 (W55)

18.208 kr. inkl. moms

Udedelen i Panasonics Aquarea K-serie. Den forbindes med kølerør til en hydraulisk indedel eller til en indedel med indbygget varmtvandsbeholder.

  • Varmeeffekt: 5,00 kW ved A7/W35
  • Energiklasse: A+++ ved 35 °C fremløb (gennemsnitsklima)
  • Kølemiddel: R32
  • Vinterdrift: Panasonic angiver varmedrift uden elvarme som backup, også i frost

Levering 1–3 hverdage

Varenummer (SKU): 349017005 Kategori:

Beskrivelse

WH-UDZ05KE5 er udedelen i Panasonics Aquarea K-serie med kølemidlet R32. Den forbindes med kølerør til en hydraulisk indedel (WH-SDC0309K3E5) eller en All in One-indedel (WH-ADC0309K3E5AN). Ved 7 °C udetemperatur og 35 °C fremløb yder anlægget 5,00 kW med COP 5,10. Panasonic beskriver K-serien som et lavenergisystem til opvarmning, køling og varmt brugsvand, der er velegnet til nybyggeri og velisolerede huse.

Fordele

  • Virkningsgrad: COP 5,10 ved 7 °C udetemperatur og 35 °C fremløb.
  • Drift i frost: Panasonic angiver drift uden elvarme som backup ned til -25 °C udetemperatur.
  • Varmt brugsvand: Panasonic angiver 60 °C varmt brugsvand selv ved -10 °C udetemperatur.
  • Rørlængde: Kølerøret mellem inde- og udedel kan være 3–40 m.
  • Udseende: Udedelen er antracitgrå, som Panasonic bruger i hele serien.
  • Fjernovervågning som tilvalg: Med den valgfri Wi-Fi-adapter CZ-TAW1C kan anlægget følges i Aquarea Service Cloud, og Panasonic angiver integration til bygningsstyring (BMS).

Passer den til dit anlæg?

Bruges til

  • Udedel i Aquarea K-serien (R32, split), som Panasonic beskriver som et lavenergisystem til opvarmning, køling og varmt brugsvand, velegnet til nybyggeri og velisolerede huse.

Montering

  • Forbindes med kølerør (væske 1/4″ og gas 5/8″) til indedelen, 3–40 m og op til 30 m højdeforskel; indedel bestilles separat.
  • Arbejde på kølekredsen – rørtrækning, trykprøvning, vakuum og påfyldning af kølemiddel – udføres af en certificeret kølemontør.
Til installatøren
  • Panasonic opgiver ydelse, SCOP, energiklasse og lyd for anlægget (KIT-WC05K3E5 og KIT-WC05K6E5), dvs. udedelen sammen med K-seriens indedel.
  • Elektrisk: anbefalet sikring 16 A og minimum kabeltværsnit 3 × 1,5 mm² (forsyning 1 og 2) ved indedel med 3 kW elvarmer – andre værdier gælder ved 6 kW elvarmer.
  • Rørlængde 3–40 m; vælges 3–50 m, går driftsområdet i varmedrift kun til -15 °C i stedet for -25 °C. Ud over de forfyldte 10 m tilsættes 25 g R32 pr. meter, og der må højst være 30 m højdeforskel mellem inde- og udedel.
  • Energiklasse, SCOP og ηs for koldt og varmt klima er byttet om mellem Panasonics produktside og Aquarea-kataloget. Derfor står kun værdierne for gennemsnitsklima i specifikationerne.
  • Arbejde på kølekredsen – rørtrækning, trykprøvning, vakuum og påfyldning af kølemiddel – udføres af en certificeret kølemontør.

Varmeydelse og COP – WH-UDZ05KE5

Driftspunkt Varmeeffekt (kW) COP
A +7 °C / W 35 °C 5,00 5,10
A +2 °C / W 35 °C 5,00 3,57
A -7 °C / W 35 °C 5,00 2,79
A +7 °C / W 55 °C 5,00 3,03
A +2 °C / W 55 °C 5,00 2,29
A -7 °C / W 55 °C 5,00 1,89

A = udetemperatur, W = fremløbstemperatur. Panasonic opgiver værdierne for anlægget, dvs. udedelen sammen med K-seriens indedel.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilken indedel skal bruges?
Ifølge Panasonics tabeller kombineres udedelen med den hydrauliske indedel WH-SDC0309K3E5 eller All in One-indedelen WH-ADC0309K3E5AN med 185 l beholder.

Hvor lange rør må der være?
3–40 m kølerør med op til 30 m højdeforskel. Vælges 3–50 m, går driftsområdet i varmedrift kun til -15 °C. Ud over de forfyldte 10 m tilsættes 25 g R32 pr. meter.

Kan den lave varmt brugsvand?
Ja, sammen med All in One-indedelen eller med en separat varmtvandsbeholder til den hydrauliske indedel.

Hvor effektiv er den om vinteren?
Ved -7 °C udetemperatur og 35 °C fremløb er COP 2,79, og Panasonic angiver varmedrift ned til -25 °C udetemperatur.

Hvorfor står der kun én klimazone i specifikationerne?
Panasonics produktside og Aquarea-katalog bytter koldt og varmt klima om. Derfor står kun gennemsnitsklima, hvor de to kilder er enige.

Dokumentation

Tekniske data fra producentens officielle materiale (www.aircon.panasonic.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeLuft/vand-varmepumpe, split-udedel (Aquarea K-serie)
ModelWH-UDZ05KE5
Producentens varenr.WH-UDZ05KE5
Varmeeffekt nominel5,00 kW ved A7/W35 (COP 5,10)
Varmeeffekt ved -7 °C5,00 kW ved A-7/W35 (COP 2,79) · 5,00 kW ved A-7/W55 (COP 1,89)
Kølekapacitet nominel5,00 kW ved A35/W7 (EER 3,05) · 5,00 kW ved A35/W18 (EER 4,90)
SCOP5,12 ved W35 / 3,63 ved W55 (gennemsnitsklima)
EnergiklasseA+++ ved W35 / A++ ved W55 (gennemsnitsklima)
ηs (gennemsnitsklima)202 % ved W35 / 142 % ved W55
Maks. fremløbstemperatur60 °C (falder gradvist til 55 °C ved -10…-15 °C udetemperatur)
Driftsområde varme (udetemp.)-25…35 °C
Driftsområde køl (udetemp.)10…43 °C
Vandudløb varme / køl20–60 °C / 5–20 °C
KølemiddelR32
Kølemiddelfyldning1,3 kg (0,878 t CO2-ækv.)
Rørdimension væske / gas1/4" (6,35 mm) / 5/8" (15,88 mm)
Maks. rørlængde3–40 m (3–50 m, hvor driftsområdet i varmedrift går til -15 °C i stedet for -25 °C)
Maks. højdeforskel30 m
Forfyldt til rørlængde10 m
Ekstra kølemiddel25 g/m ud over de forfyldte 10 m
Anbefalet sikring16 A / 16 A (forsyning 1 / 2) ved indedel med 3 kW elvarmer
Anbefalet kabeltværsnit3 × 1,5 mm² (forsyning 1 og 2) ved indedel med 3 kW elvarmer
Lydeffektniveau55 dB(A) i varmedrift (EN 12102 under betingelserne i EN 14825)
Mål udedel (H × B × D)795 × 875 × 380 mm
Nettovægt55 kg
Mærke
Varenummer349017005
EAN5025232943760
