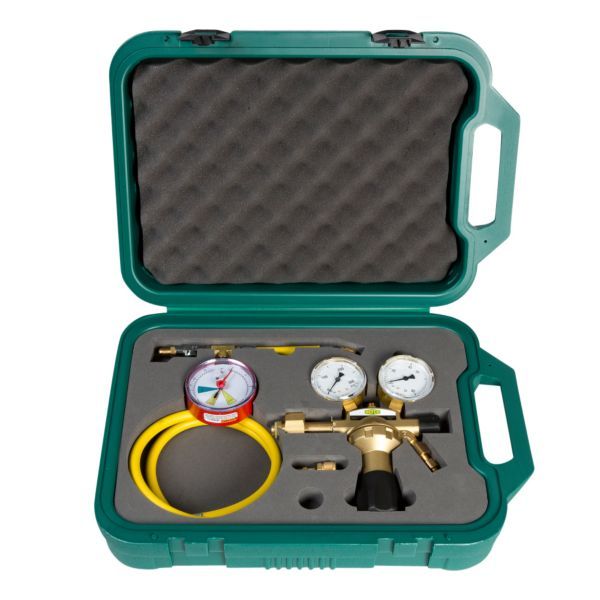

Refco PRV-2200 Nitrogentestsæt med gevind til nitrogenflaske

5.899 kr. inkl. moms

Nitrogen-testenhed til tryk- og tæthedsprøvning samt skylning og udblæsning af mellemstore og store kølekredse.

  • Flasketilslutning: Til nitrogenflasker efter DIN 477 nr. 10
  • Trykregulering: Sekundærtrykket (arbejdstrykket) indstilles med håndhjulet
  • Sikkerhed: Sikkerhedsventilen er indstillet til 55 bar og plomberet og må ikke justeres
  • Medfølger: Overgangsstykke med ventilnedtrykker

Levering 1–3 hverdage

Varenummer (SKU): 474687510 Kategori:

Beskrivelse

Refco PRV-2200 er en trykregulator til nitrogen (N2), der bruges til tryk- og tæthedsprøvning samt skylning og udblæsning af kølekredse. PRV-2200 er udgaven med tilslutning til nitrogenflasker efter DIN 477 nr. 10. Den regulerer trykket fra maks. 220 bar primært til 5–50 bar sekundært, og sikkerhedsventilen er plomberet ved 55 bar.

Fordele

  • Trykregulering: Trykket fra nitrogenflasken reduceres til et sekundærtryk, du selv indstiller mellem 5 og 50 bar.
  • Sikkerhedsventil: Ventilen er indstillet til 55 bar og plomberet; Refco skriver, at indgreb i sikkerhedsventilen er forbudt.
  • Tæthedsprøvning: Markeringsmanometerets røde viser sættes ud for trykviseren; dækker de to visere stadig hinanden efter prøvetiden, er kredsen tæt.
  • Klar til brug: Overgangsstykket QC-S410A med ventilnedtrykker medfølger.

Passer den til dit anlæg?

Bruges til

  • Tryk- og tæthedsprøvning af mellemstore og store kølekredse samt skylning og udblæsning af kølekredse, med nitrogen (N2) som testmedie.
  • Kun til nitrogen: trykregulatoren må kun bruges på nitrogenflasker, og sættet må kun bruges til at teste køleanlæg med nitrogen.

Sådan vælger du

Montering

  • Tilslutning: DIN 477 nr. 10 kronemøtrik (indvendigt gevind) (nitrogenflaske).
  • Skrues på nitrogenflasken; overgangsstykke QC-S410A medfølger.
  • Refco udvikler produktet til brug af uddannede kølemontører og -teknikere på grund af de høje tryk og de gasser, der bruges i kølesystemer.
  • Medfølger: Overgangsstykke QC-S410A (1/4″ SAE × 1/2″ 20UNF, med ventilnedtrykker).
Til installatøren
  • Trykregulering: Maks. 220 bar primærtryk fra flasken; 5–50 bar sekundært (arbejdstryk), indstillet med håndhjulet.
  • Sikkerhedsventil: Fabriksindstillet til 55 bar og plomberet; indgreb i sikkerhedsventilen er forbudt, og fabriksindstillingen af afblæsningsventilen må ikke ændres.
  • Prøvetryk pr. kølemiddel: R134A 18–22 bar; R404A/R407C/R507/R22 28–32 bar; R410A 38–42 bar.
  • Skylning/udblæsning: Udføres ved et konstant tryk mellem 4 og 7 bar.
  • Ladeslange: 900 mm med 1/4″ SAE-tilslutning (SAE J2196/J2888), 45° vinkelstuds til markeringsmanometeret.
  • Må ikke bruges til: gasser i flydende fase, aggressive gasser som ethylamin, dimethylamin og ammoniak, eller ved omgivelsestemperaturer under -30 °C og over +60 °C. Enheden må ikke bruges til andet end klima- og køleteknik.
  • Ingen ombygning: Ombygning og ændringer kræver producentens tilladelse, og der må ikke sættes adaptere mellem flaskeventilen og regulatoren.
  • Betjening: Luk afspærringsventilen og aflast regulatoren, før den kobles fra flasken; tjek at primær- og sekundærmanometer viser nul. Regulatoren må ikke afmonteres under tryk.
  • Sikkerhed: Brug beskyttelsesbriller og handsker under arbejdet med enheden.
  • Eftersyn: Enheden er følsom; efter forkert brug eller slag skal den efterprøves af et specialværksted.
  • Mærkning: Mærkepladen (iht. DIN EN ISO 2503) viser gastype, P1, P2 og fremstillingsdato.

Tilbehør

Ofte stillede spørgsmål

Hvad er forskellen på PRV-2000 og PRV-2200?
Flasketilslutningen. PRV-2000 passer til nitrogenflasker efter UNI 4409, mens PRV-2200 passer til flasker efter DIN 477 nr. 10.

Hvilket prøvetryk skal jeg bruge?
Det afhænger af kølemidlet. Refco angiver fx 18–22 bar for R134A, 28–32 bar for R404A/R407C/R507/R22 og 38–42 bar for R410A.

Hvor højt kan trykket indstilles?
Sekundærtrykket (arbejdstrykket) kan indstilles mellem 5 og 50 bar. Den plomberede sikkerhedsventil beskytter mod tryk over 55 bar.

Hvad følger med?
Overgangsstykket QC-S410A (1/4″ SAE x 1/2″ 20UNF, med ventilnedtrykker) medfølger.

Hvilket tryk bruges til skylning af kredsen?
Refco anbefaler et tryk mellem 4 og 7 bar til skylning/udblæsning.

Dokumentation

Tekniske data fra producentens officielle materiale (refco.ch). Ret til ændringer forbeholdes.

Specifikationer

TypeNitrogen-testenhed (trykregulator)
ModelPRV-2200
Producentens varenr.4687510
FlasketilslutningKronemøtrik, indvendigt gevind, DIN 477 nr. 10 (højregevind)
TrykregulatorMaks. 220 bar primærtryk, 5–50 bar sekundærtryk
SikkerhedsventilIndstillet til 55 bar og plomberet
MarkeringsmanometerØ 80 mm med markeringsviser
Ladeslange900 mm, 1/4" SAE-tilslutning (SAE J2196/J2888)
OvergangsstykkeQC-S410A, 1/4" SAE × 1/2" 20UNF, med ventilnedtrykker
Prøvetryk R134A18–22 bar
Prøvetryk R404A/R407C/R507/R2228–32 bar
Prøvetryk R410A38–42 bar
Skylletryk4–7 bar
OmgivelsestemperaturMå ikke bruges under -30 °C eller over +60 °C
MærkningIht. DIN EN ISO 2503 (gastype, P1, P2, fremstillingsdato)
Mål netto (B × H × D)190 × 60 × 202 mm
Nettovægt1,54 kg
Bruttovægt3,87 kg
Tilslutning (nitrogenflaske)DIN 477 nr. 10 kronemøtrik (indvendigt gevind)
Mærke
Varenummer474687510
EAN7640154081758
