Beskrivelse

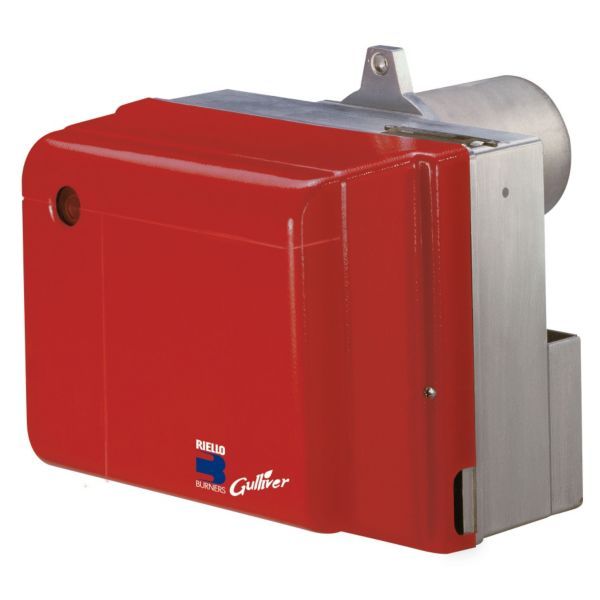

Riello Gulliver RG0.R er en et-trins brænder til fyringsolie, beregnet til villakedler. Riello angiver en termisk effekt på 16,6–27,3 kW (arbejdsområde efter EN 267) og et olieflow på 1,4–2,3 kg/h. Brænderen kører på 1-faset 230 V og har en optaget effekt på 0,29 kW.
Fordele
- Effektområde: Termisk effekt 16,6–27,3 kW, så brænderen kan tilpasses kedlens behov.
- Indstilling: Effekten justeres med valg af dyse, pumpetryk og luftspjæld efter tabellen i vejledningen.
- Optaget effekt: 0,29 kW.
- Vinterstart: Brænderen har en olieforvarmer i brænderhovedet, så tændingen også sker regelmæssigt ved lave temperaturer.
- Klar til montering: Flange med isolerende pakning, skruer og møtrikker, olieslanger med nipler og et 7-polet stik følger med.
Passer den til dit anlæg?
Bruges til
- Et-trins oliebrænder til villakedler i effektområdet 16,6–27,3 kW.
Sådan vælger du
- Effekten tilpasses kedlen ved valg af dyse, pumpetryk og luftspjæld efter tabellen i vejledningen.
Montering
- Brænderen monteres på kedlen med den medfølgende flange. Riello henviser til kedlens egen vejledning ved montering, indregulering og afprøvning, herunder kontrol af CO og CO2 i røggassen samt røggas- og kedelvandtemperatur.
- Montering og indregulering af oliefyr udføres af en fagmand med de nødvendige måleinstrumenter.
- Medfølger: Flange med isolerende pakning, Skrue og møtrikker til flangen, 4 skruer og møtrikker til fastgørelse på kedlen, 2 fleksible olieslanger med nipler, 7-polet stik.
- Medfølger ikke: Dyse vælges og bestilles efter kedlens effekt.
Til installatøren
- Brændstof: Gasolie med viskositet 4–6 mm²/s ved 20 °C.
- Elektrisk: 1-faset 230 V (±10 %), 50 Hz; motor 0,85 A ved 2.750 o/min.; kondensator 4 µF; tændtransformer sekundær 8 kV, 16 mA.
- Pumpe: Pumpetryk 8–15 bar, indstillet til 12 bar fra fabrikken.
- Olieforvarmer: Brænderhovedet har en olieforvarmer, der kobler ind, når termostaterne lukker. Starten frigives af en termostat på dyseholderen, når tændtemperaturen er nået (ventetid 0–150 s).
- Anbefalede dyser: Delavan type W og B, Danfoss type S og B, Monarch type R, Steinen type S og Q.
- Kapsling: IP X0D (IP 40) efter EN 60529.
- Standard: Arbejdsområdet er angivet efter EN 267.
Dyse- og indstillingstabel (type 367 T1)
| Dyse GPH | Vinkel | Pumpetryk bar | Ydelse kg/h ± 4 % | Luftspjæld |
|---|---|---|---|---|
| 0,40 | 60° | 11 | 1,4 | 1,0 |
| 0,50 | 60° | 12 | 1,9 | 1,8 |
| 0,60 | 60° | 12 | 2,3 | 2,8 |
Riello angiver, at tabellens værdier er opnået på CEN-kedel efter EN 267 og gælder ved 12,5 % CO2, ved havoverfladen og med en omgivelses- og olietemperatur på 20 °C.
Se alle tekniske specifikationer →
Ofte stillede spørgsmål
Hvilken dyse skal jeg bruge?
Det afhænger af kedlens effekt. Ifølge vejledningen giver 0,40 GPH ved 11 bar 1,4 kg/h, 0,50 GPH ved 12 bar 1,9 kg/h og 0,60 GPH ved 12 bar 2,3 kg/h (60° dyser). Riello anbefaler dysetyperne Delavan W/B, Danfoss S/B, Monarch R og Steinen S/Q.
Hvad følger med brænderen?
Flange med isolerende pakning, skruer og møtrikker, 2 fleksible olieslanger med nipler og et 7-polet stik. Dysen vælges efter kedlens effekt og bestilles separat.
Hvad betyder effektområdet 16,6–27,3 kW?
Det er brænderens termiske effektområde, som Riello angiver med arbejdsområdet efter EN 267. Den konkrete indstilling vælges med dyse, pumpetryk og luftspjæld til den kedel, brænderen monteres på.
Hvilken olie bruger brænderen?
Gasolie (fyringsolie) med en viskositet på 4–6 mm²/s ved 20 °C.
Hvilket pumpetryk er brænderen sat til?
Pumpen kan indstilles i området 8–15 bar og er indstillet til 12 bar fra fabrikken.
Dokumentation
Tekniske data fra producentens officielle materiale (www.riello.com). Ret til ændringer forbeholdes.
