Beskrivelse

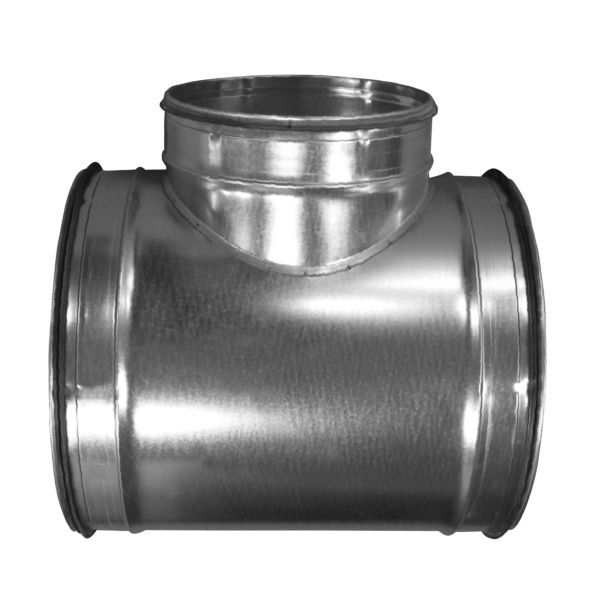

Altech T-stykke TPR-250-160 er en afgrening til cirkulære ventilationskanaler med hovedløb i Ø250 mm og afgrening i Ø160 mm. Alle tre ender er udført som nippel, så delen tilsluttes kanal eller fittings med muffe i samme dimension. T-stykket er fremstillet i galvaniseret stål.
Fordele
- Deling og sammenløb: Altech angiver trykfald for T-stykket både ved deling af luftstrømmen og ved sammenløb.
- Vinkeltolerance: Altech angiver en vinkeltolerance på ± 2°.
- Flere afgreningsstørrelser: Samme Ø250 mm hovedløb findes også med andre afgreningsdimensioner.
Passer den til dit anlæg?
Bruges til
- Afgrening af en Ø250 mm cirkulær ventilationskanal til en Ø160 mm gren – både ved deling og sammenløb af luftstrømme.
Sådan vælger du
- Denne variant: Ø250 mm hovedløb med Ø160 mm afgrening.
- Afgrening Ø100 mm på Ø250 hovedløb
- Afgrening Ø125 mm på Ø250 hovedløb
- Afgrening Ø200 mm på Ø250 hovedløb
- Afgrening Ø250 mm på Ø250 hovedløb
- Vælg afgreningens dimension efter den luftmængde, der skal føres til den pågældende gren.
Montering
- Nippelender skydes ind i kanal eller fittings med muffe i samme dimension.
- Nominel tilslutningslængde 40 mm på begge Ø250-ender og på Ø160-afgreningen.
- Den reelle tilslutningslængde er 5 mm mindre med F-type tætningsmontering.
Til installatøren
- Plademateriale: Altech oplyser generelt for ventilationsfittings, at elementerne oftest fremstilles af metalplade, der er galvaniseret på begge sider – nr. 1,0226 (DX51D+Z275 MA-C) efter PN-EN 10142 med en zinkbelægning på 275 g/m².
- Mål på tegningen: l er hovedløbets midterstykke mellem de to nipler, og h måles fra hovedløbets centerlinje til dér, hvor afgreningens nippel (lp3) begynder. Den samlede længde er derfor større end l.
- Tolerancer: Altech angiver dimensionstolerancerne efter PN-B-03434 og PN-EN 1506 og en vinkeltolerance på ± 2°.
Se alle tekniske specifikationer →
Varianter
- T-stykke Ø250 med afgrening Ø100
- T-stykke Ø250 med afgrening Ø125
- T-stykke Ø250 med afgrening Ø200
- T-stykke Ø250 med afgrening Ø250
Tilbehør
Altech spiralfalset ventilationsrør Ø250 mm, længde 3 m645 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø250 mm, længde 2 m440 kr. inkl. moms+
Altech muffe Ø250 mm, galvaniseret stål, uden pakning39 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø160 mm, længde 3 m299 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø160 mm, længde 2 m171 kr. inkl. moms+
Altech muffe Ø160 mm, galvaniseret stål, uden pakning25 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder tilslutningslængden lp?
lp er den nominelle tilslutningslængde på nippelenden (40 mm ved både hovedløb og afgrening). Den reelle længde er 5 mm mindre med F-type tætningsmontering.
Hvilket materiale er T-stykket lavet af?
Galvaniseret stål. Altech oplyser generelt for ventilationsfittings, at elementerne oftest fremstilles af plade, der er galvaniseret på begge sider efter PN-EN 10142.
Kan T-stykket fås med en anden afgreningsdimension?
Ja, samme hovedløb Ø250 mm fås også med afgrening Ø100, Ø125, Ø200 eller Ø250 mm.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
