Beskrivelse

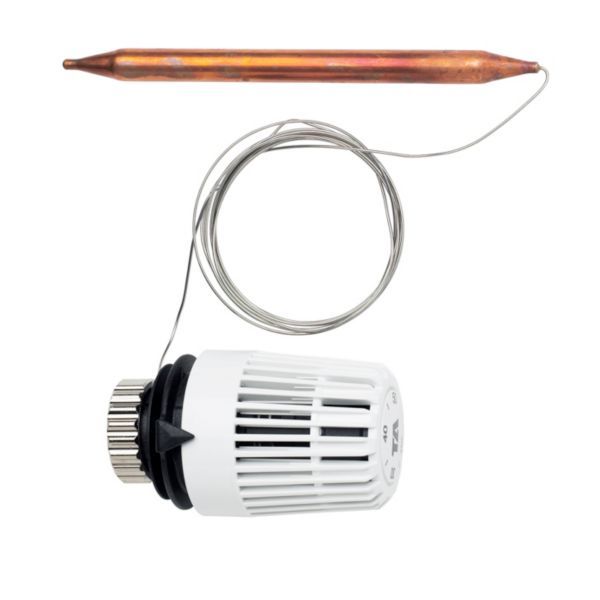

IMI Heimeier Termostat K er et termostathoved med væskefyldt fjernføler til temperaturregulering af medier sammen med termostatventiler eller trevejsventiler i varme- og luftkonditioneringsanlæg. Denne udgave har indstillingsområde 20–50 °C, 2 m kapillarrør og tilslutning M30x1,5. Føleren leveres uden dykrør og bruges enten i en dykrørslomme som dykrørsføler eller på en varmeledende base som kontaktføler.
Fordele
- Temperaturregulering: proportionalregulator til flow- eller blandingsregulering af medier.
- Trykkraft og hysterese: IMI Heimeier angiver “høj trykkraft, lav hysterese, optimal lukketid”.
- Ventiler: passer på alle IMI Heimeier termostatventiler, trevejs deleventiler og trevejs blandeventiler.
- Selvvirkende: ventilen lukker, når temperaturen ved føleren stiger.
- Justerbart område: temperaturområdet kan begrænses i øvre og nedre ende og blokeres med skjulte stopclips.
Passer den til dit anlæg?
Bruges til
- Regulering af vandtemperaturen i vandvarmere til brugsvandsanlæg.
- Regulering af fremløbstemperatur på kombinerede gulv-/radiatorvarmesystemer og på sekundærsiden af varmevekslere.
- Maksimalbegrænsning af fremløbs- eller returtemperatur.
- Minimalbegrænsning eller forøgelse af returtemperaturen.
- Regulering af lufttemperaturen fra varmeflader.
Sådan vælger du
- Denne variant: indstillingsområde 20–50 °C, 2 m kapillarrør.
- Andet område: 40–70 °C
- Dykrørslomme R 1/2 x 186 mm (tilbehør)
Montering
- Tilslutning: M30x1,5 omløber (ventil).
- Monteres på en IMI Heimeier termostatventil eller trevejsventil med tilslutning M30x1,5.
- Dykrørslomme eller varmeledende base bestilles separat; kapillarrøret tilsluttes med klemmeringsforbindelse.
- Medfølger ikke: Dykrør/dykrørslomme (bestilles separat som tilbehør), Varmeledende base (bestilles separat som tilbehør).
Til installatøren
- Tilslutning: M30x1,5, egnet til montering på alle IMI Heimeier termostatventiler, trevejs deleventiler og trevejs blandeventiler.
- Maks. følertemperatur: 60 °C ved termostathoved 6402.
- Løftehøjde: 0,17 mm/K.
- Reguleringsmåde: proportionalregulator med selvvirkende aktuator og væskefyldt termostatelement.
- Proportionalbånd: IMI Heimeier oplyser, at P-båndet fra de tekniske brochurer for termostatventiler kan justeres med en faktor på 1,3 for termostathoved 6402.
- Mærkning: Heimeier, med indstillingstal på skalaen.
Se alle tekniske specifikationer →
Varianter
Tilbehør
IMI Heimeier dykrørslomme, messing, R 1/2, 186 mm (6602-00.363)163 kr. inkl. moms+
Ofte stillede spørgsmål
Følger der dykrør med?
Nej. Termostaten leveres uden dykrør. Den bruges med dykrørslomme (tilbehør) som dykrørsføler eller med varmeledende base som kontaktføler.
Hvilke ventiler passer den til?
Ifølge katalogbladet passer den til alle IMI Heimeier termostatventiler, trevejs deleventiler og trevejs blandeventiler.
Hvad betyder tallene på skalaen?
På 6402-09.500 svarer skalatallene 20, 30, 40 og 50 til 20, 30, 40 og 50 °C, oplyser IMI Heimeier.
Virker termostaten uden strøm?
Ja. Den er en selvvirkende proportionalregulator – den lukker den tilsluttede ventil, når temperaturen ved føleren stiger.
Dokumentation
Tekniske data fra producentens officielle materiale (sgdd.scene7.com). Ret til ændringer forbeholdes.
