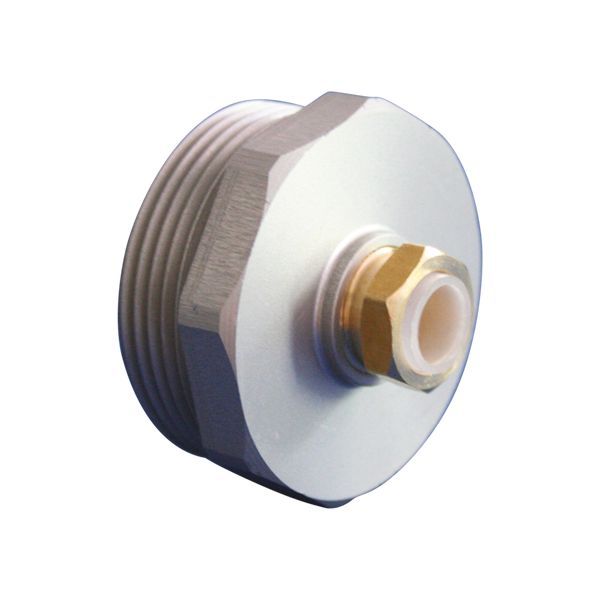

EV Metalværk tankgennemføring, Ø10 mm x G 1 1/2” (130N 10×11/2)

168 kr. inkl. moms

EV Metalværk tankgennemføring til kobberrør på en olietank.

  • Tilslutning: 10 mm rør, 1 1/2″ udvendigt gevind
  • Korrosion: EV Metalværk angiver, at konstruktionen sikrer mod galvanisk korrosion
  • Montering: skrues i tankens gevindmuffe, og kobberrøret føres gennem niplen

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 368300081 Kategori:

Beskrivelse

EV Metalværk tankgennemføring 130N monteres i olietanken, og kobberrøret føres gennem gennemføringen. Den har 1 1/2″ udvendigt gevind (G 1 1/2) efter rørgevindstandarden DS/ISO 228/1 og passer til 10 mm kobberrør. EV Metalværk angiver, at konstruktionen sikrer mod galvanisk korrosion.

Fordele

  • Samles med nippelmøtrik: Kobberrøret føres gennem niplen, og nippelmøtrikken spændes.
  • Standardgevind: Rørgevindet er et G-gevind efter DS/ISO 228/1.
  • Temperaturområde: EV Metalværk angiver bøsningen i PE-LD til -60…80 °C.
  • Messingmøtrik: EV Metalværk angiver møtrikken i messing til denne rørstørrelse.

Passer den til dit anlæg?

Bruges til

  • Gennemføring af kobberrør i olietanke.

Sådan vælger du

  • Denne variant: 10 mm rør, 1 1/2″ udvendigt gevind.
  • EV Metalværk har også 130N i 12 mm x 1 1/2″ og 10 mm x 2″.

Montering

  • Gennemføringen skrues med sit 1 1/2″ udvendige gevind (G 1 1/2) i gevindmuffen på olietanken; kobberrøret føres gennem niplen, og nippelmøtrikken spændes.
Til installatøren
  • Driftsgrænser: EV Metalværk angiver bøsningen i PE-LD til -60…80 °C. Producenten oplyser ikke et tryk for gennemføringen.
  • Møtrik pr. rørstørrelse: EV Metalværk angiver messingmøtrik CuZn39Pb3 (DIN 17660) til 8, 10 og 15 mm og plastmøtrik LEXAN 500 til 12 mm. Denne variant er 10 mm og har derfor messingmøtrik.
  • Gevind: Rørgevindet G følger DS/ISO 228/1 og skrues i gevindmuffen på olietanken.

Ofte stillede spørgsmål

Hvilket gevind har tankgennemføringen?
1 1/2″ udvendigt gevind (G 1 1/2) efter rørgevindstandarden DS/ISO 228/1.

Hvilken temperatur angiver producenten for bøsningen?
EV Metalværk angiver bøsningen i PE-LD til -60…80 °C.

Hvad gør konstruktionen ved galvanisk korrosion?
EV Metalværk angiver, at konstruktionen sikrer mod galvanisk korrosion.

Findes 130N i andre størrelser?
EV Metalværk oplyser 130N i 12 mm x 1 1/2″ og i 10 mm x 2″; vi fører 10 mm x 1 1/2″.

Tekniske data fra producentens officielle materiale (www.evmetal.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeTankgennemføring 130N
Producentens varenr.130N 10x11/2
Dimension10 mm rør x 1 1/2"
Tilslutning1 1/2" udvendigt gevind (G 1 1/2, DS/ISO 228/1) til tankens gevindmuffe
Tilslutning 210 mm kobberrør med nippelmøtrik
MaterialeNippel: eloxeret AlMgSiPb · Bøsning: PE-LD · Møtrik: messing CuZn39Pb3 (DIN 17660)
Driftstemperatur-60…80 °C (bøsningen i PE-LD)
Mål B (producentens måltegning)14,0 mm
StandardDS/ISO 228/1
Mærke
Varenummer368300081
Vægt0,087 kg
