Beskrivelse

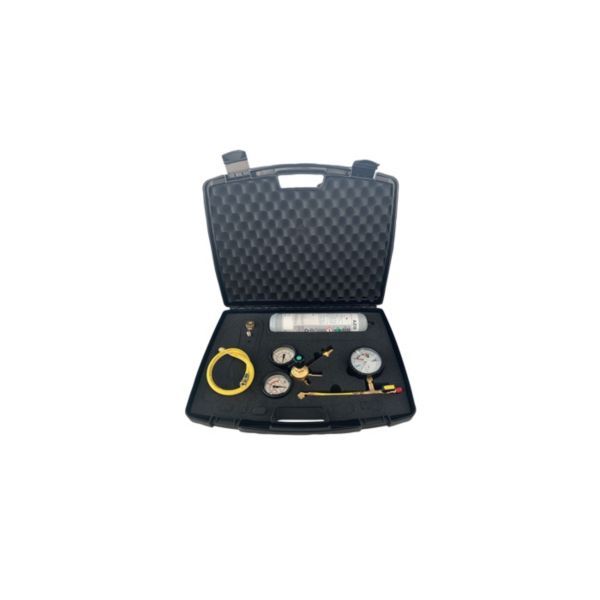

Tecnosystemis minisæt bruges til at kontrollere, om et køle- eller klimaanlæg holder tæt under tryk. Sættet har en 1 liter nitrogenflaske, trykreduktionsventil og ventil med manometer Ø 80 mm, samlet i en kuffert.
Fordele
- Formskåret kuffert: Flaske, reduktionsventil, slange og manometer har hver sin plads i skummet.
- Trykreduktion: Reduktionsventilen leverer maks. 100 bar ud til anlægget.
- Aflæsning: Manometeret er Ø 80 mm, så trykket er let at læse under prøvningen.
- Sikkerhedsventil: Forkalibreret ventil, der lukker overskydende gas ud, hvis trykreguleringen svigter.
Passer den til dit anlæg?
Bruges til
- Trykprøvning med nitrogen: kontrol af, om et køle- eller klimaanlæg holder tæt under tryk.
Sådan vælger du
- Denne variant: minisæt med 1 liter flaske og fitting til R410A.
- Udstyret kan ifølge manualen også bruges med en større nitrogenflaske, som ikke medfølger.
Montering
- Prøvetrykket indstilles med reduktionsventilens reguleringsskrue, der drejes langsomt med uret, til det ønskede arbejdstryk er nået.
- Medfølger: Nitrogenflaske (1 liter) med adapter, Trykreduktionsventil, Nitrogenslange, Ventil med manometer Ø 80 mm, Kuffert med formskåret skum.
- Medfølger ikke: Større nitrogenflaske.
Til installatøren
- Gennemblæsning: Regulatoren kan ifølge brugsanvisningen også bruges til at blæse anlægget igennem med nitrogen; udgangstrykket indstilles til ca. 6 bar under rensningen.
- Kun nitrogen: Trykregulatoren må ifølge producenten kun bruges med nitrogen – det er farligt at bruge den med andre gastyper eller med højere tryk end den er konstrueret til.
- Sikkerhedsventil: Forkalibreret; lukker overskydende gas ud, hvis reguleringen fejler. Det er ifølge producenten forbudt at ændre dens indstilling.
- Åbning af flaskeventil: Regulatoren skal være helt lukket (reguleringsskruen skruet mod uret), og flaskeventilen skal åbnes langsomt – åbnes den for hurtigt, kan manometrene tage skade.
Se alle tekniske specifikationer →
Ofte stillede spørgsmål
Kan sættet også bruges til at blæse anlægget igennem med nitrogen, ikke kun trykprøve?
Ja. Ifølge brugsanvisningen kan regulatoren bruges til gennemblæsning med nitrogen af køle-/klimaanlæg; udgangstrykket indstilles til ca. 6 bar under rensningen.
Må regulatoren bruges med andre gasser end nitrogen?
Nej. Producenten angiver, at trykregulatoren kun må bruges med nitrogen – det er farligt at bruge den med andre gastyper eller med højere tryk end den er konstrueret til.
Hvad gør sikkerhedsventilen på regulatoren?
Regulatoren har en forkalibreret sikkerhedsventil, der lukker overskydende gas ud, hvis reguleringen fejler. Ifølge producenten er det forbudt at ændre sikkerhedsventilens indstilling.
Hvad skal jeg tjekke, før jeg åbner nitrogenflaskens ventil?
Regulatoren skal være helt lukket (reguleringsskruen skruet mod uret), og flaskeventilen skal åbnes langsomt – åbnes den for hurtigt, kan manometrene tage skade, ifølge brugsanvisningen.
Dokumentation
- Datablad Datablad PDF · 235 KB
- Brugervejledning Manual PDF · 1,1 MB
Tekniske data fra producentens officielle materiale (www.tecnosystemi.com). Ret til ændringer forbeholdes.
