Beskrivelse

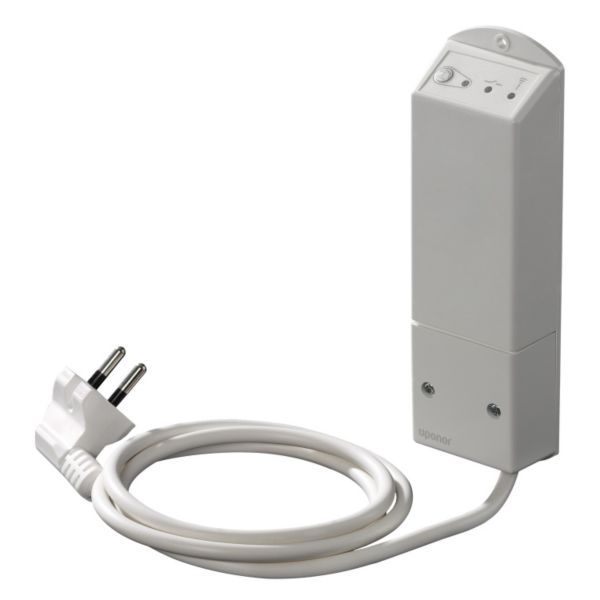

Uponor Smatrix Wave M-161 er et trådløst relæmodul, der tilføjer to ekstra udgangsrelæer til et Smatrix Wave-system med kontrolenhed X-265 eller X-165 6X. Det bruges til at signalere til andre enheder, fx pumpestyring eller skift mellem varme og køl. Modulet kan også bruges som kontrolenhed i et enkelt rum sammen med en 230 V telestat og en valgfri trådløs termostat.
Fordele
- Pumpe og varme/køl: Udgangene bruges fx til pumpestop eller til at skifte mellem varme og køl.
- Udvidede funktioner med appen: Med kommunikationsmodul og Uponor Smatrix Pulse-appen kan modulet også styre affugter, kedel/køleaggregat, Komfort/ECO, ventilation og ventilatorkonvektorer.
- Totrinskøling: Kan indstilles til valgfri totrinskøling, når det aktiveres på relæmodulet og kommunikationsmodulet.
- Styring af et enkelt rum: Uponor angiver, at modulet også kan bruges som kontrolenhed i et enkelt rum sammen med en 230 V telestat og en trådløs termostat.
Passer den til dit anlæg?
Bruges til
- Ekstra relæudgange i et Uponor Smatrix Wave-gulvvarmesystem, fx til pumpestyring eller skift mellem varme og køl.
- Enkeltrumsstyring sammen med en 230 V telestat og en trådløs termostat.
Sådan vælger du
- Denne vare: M-161 med to relæudgange.
- Kommunikationsmodul til appfunktionerne: R-208
Montering
- Monteres på væggen og registreres til kontrolenheden.
- Kræver en Uponor Smatrix Wave kontrolenhed X-265 eller X-165 6X.
- De udvidede funktioner (affugter, kedel/køleaggregat, Komfort/ECO, ventilation, ventilatorkonvektorer) kræver kommunikationsmodulet og Smatrix Pulse-appen.
- Medfølger: Strømforsyning, Montagebeslag.
- Medfølger ikke: Kommunikationsmodul R-208 (kræves til appfunktionerne, bestilles separat).
Til installatøren
- Relæudgange: 230 V AC +10/-15 %, maks. 250 V AC 2,5 A, mikroafbrydelse, normalt åben.
- Strømforsyning: 230 V AC +10/-15 %, 50 eller 60 Hz, 1 m ledning med europlug.
- Tilslutningsklemmer: Op til 4,0 mm² massiv eller 2,5 mm² flex-leder med endehylstre.
- Driftstemperatur 0–50 °C, opbevaringstemperatur -20…70 °C, maks. relativ luftfugtighed 85 % ved 20 °C.
- Radiofrekvens 868,3 MHz, sendecyklus under 1 %.
Se alle tekniske specifikationer →
Passer til
- Uponor Smatrix Wave kontrolenhed Pulse X-265 6X
- Uponor Smatrix Wave kontrolenhed Pulse X-265 + R-208 6X
Tilbehør
Uponor Smatrix kom.modul kommunikationsmodul pulse R-2083.416 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad kræver de udvidede funktioner?
Styring af pumpe og affugter, kedel/køleaggregat, Komfort/ECO, ventilation og ventilatorkonvektorer kræver kommunikationsmodulet og Uponor Smatrix Pulse-appen.
Hvor langt væk kan modulet sidde fra kontrolenheden?
Op til 30 meter, ifølge Uponor.
Hvad følger med modulet?
Strømforsyning og montagebeslag.
Dokumentation
- Installationsvejledning Installations- og driftsvejledning Smatrix Wave PULSE (dansk, PDF) PDF · 6,5 MB
- Dokument Produktinformation M-161 (engelsk, PDF) PDF · 194 KB
- Dokument EU-overensstemmelseserklæring Smatrix PDF · 804 KB
Tekniske data fra producentens officielle materiale (www.uponor.com). Ret til ændringer forbeholdes.
