Beskrivelse

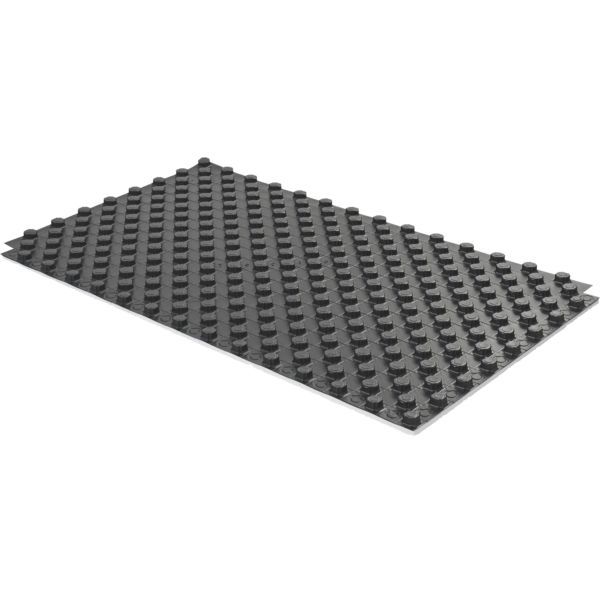

Uponor Tecto ND 11 er en knopplade til vandbåren gulvvarme og -køling i støbte gulve. Pladen er af bagskummet EPS med folie med overlap på to sider, så samlingen bliver støbetæt, og den passer til Uponor-rør i 14–17 mm. Pladen er 1450 × 850 mm med 11 mm isolering og 33 mm samlet højde, og rørafstanden vælges efter varme- eller kølebehovet.
Fordele
- Rørafstand: Rørafstanden vælges efter varme- eller kølebehovet i et 5 cm-raster.
- Støbetæt samling: Folien med overlap på to sider gør samlingen støbetæt og er egnet til flydende afretning.
- Fastholdt ved lægning: Folien skilles ikke ad, når røret lægges.
- Varme og køl: Pladen kan ifølge Uponor bruges både som varme- og kølesystem.
Passer den til dit anlæg?
Bruges til
- Vandbåren gulvvarme og -køling i støbte gulve (cement- eller anhydritafretning).
- Gulve, hvor der ikke skal være trinlydsisolering i pladen.
Sådan vælger du
- Denne variant: ND 11 (11 mm EPS, uden trinlydsisolering, maks. nyttelast 30,0 kN/m²).
Montering
- Rørene lægges mellem knopperne, hvorefter der udstøbes cement- eller anhydritafretning (vådt system).
Til installatøren
- Nyttelast: Uponor angiver maks. nyttelast 30,0 kN/m² for ND 11; søsterpladen ND 30-2 er angivet til 5,0 kN/m².
- Isolering: Varmeisolering uden trinlydsisolering efter DIN EN 13163 og DIN 4108-10.
Se alle tekniske specifikationer →
Ofte stillede spørgsmål
Hvilke rør passer?
Uponor-rør i dimensionerne 14–17 mm, f.eks. Uponor Comfort Pipe PLUS 14, 16 eller 17 x 2,0 mm.
Har pladen trinlydsisolering?
Nej. Tecto ND 11 har varmeisolering uden trinlydsisolering; ND 30-2-pladen har begge dele.
Hvilken afretning kan bruges?
Cement- eller anhydritbaseret afretning.
Hvor stor last er pladen beregnet til?
Uponors tekniske information angiver en maks. nyttelast på 30,0 kN/m² for ND 11-pladen.
Dokumentation
- Installationsvejledning Installationsvejledning Uponor Tecto (flersproget, PDF) PDF · 8,7 MB
- Dokument Teknisk information Uponor Tecto (engelsk, PDF) PDF · 10,8 MB
Tekniske data fra producentens officielle materiale (www.uponor.com). Ret til ændringer forbeholdes.
