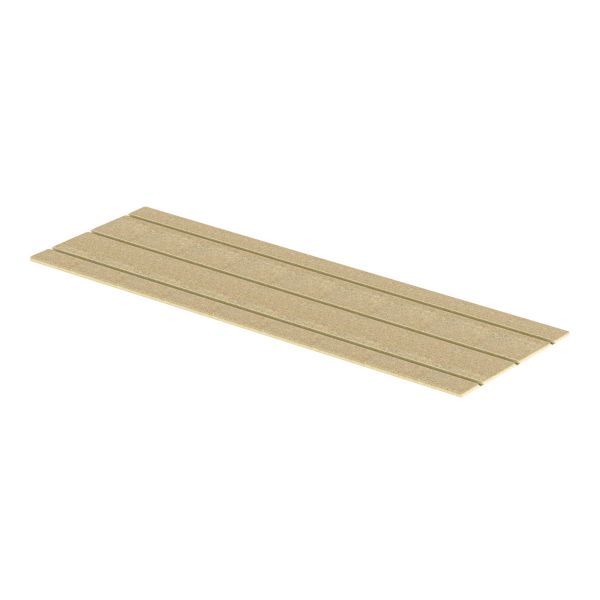

Uponor Tignum 17 NY gulvvarmeplade med spor 1800x600x22mm

266 kr. inkl. moms

Gulvvarmeplade til tør installation på træbjælker eller metalskelet – uden udtørringstid og klar til gulvbelægning efter 1 dag.

  • Bjælkeafstand: Maks. c/c 600 mm
  • Belægning: Laminat eller parket kan lægges direkte på pladerne
  • Systemdele: Rør og varmefordelingsplader bestilles separat

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 339292018 Kategori:

Beskrivelse

Uponor Tignum 17 er en gulvvarmeplade til tør installation på træbjælkelag eller ophængt metalskelet. Pladen er 22 mm spånplade (klasse P6 efter EN 312) med forfræsede spor i c/c 200 mm og fer og not på alle fire sider. Rørene ligger tæt under overfladen, og systemet kan kombineres med varmekilder med lav fremløbstemperatur, f.eks. varmepumper.

Fordele

  • Ingen udtørringstid: Gulvet kan betrædes med det samme og er klar til belægning efter 1 dag.
  • Erstatter undergulvet: Uponor angiver, at pladerne sammen med parket- eller laminatgulv giver tilstrækkelig bæreevne på træbjælker med c/c 600 mm og dermed erstatter det normale undergulv.
  • Konstruktionshøjde: Systemet kræver normalt ikke ekstra konstruktionshøjde; badeværelse med klinker er en undtagelse.
  • Én installatør: Uponor angiver, at én professionel installatør kan levere hele løsningen i ét trin.

Passer den til dit anlæg?

Bruges til

  • Gulvvarme i tør konstruktion på træbjælker (maks. c/c 600 mm) eller ophængt metalskelet.

Sådan vælger du

  • Denne variant: lige plade 1800 × 600 × 22 mm.
  • Ved vægge: Tignum 17 vendeplade 1220 × 595 × 22 mm eller fræsning af vendespor.

Montering

  • Pladerne skrues direkte på bjælkerne; varmefordelingspladerne trykkes ned i sporene, røret lægges efter lægningsplanen, og gulvet lægges på tværs af sløjferne.
  • Systemet består desuden af varmefordelingsplader i aluminium og Uponor Comfort Pipe PLUS 17 × 2,0 mm, som bestilles særskilt.
  • Medfølger ikke: Varmefordelingsplader i aluminium, Uponor Comfort Pipe PLUS 17 × 2,0 mm rør.
Til installatøren
  • Varmeydelse (Vz 20 cm): 86,9 W/m² ved ΔθH 25,3 K.
  • Køleydelse (Vz 20 cm): 22,0 W/m² ved ΔθC 8 K. Bruges systemet til køling, skal fremløbstemperaturen ifølge Uponor styres efter dugpunktstemperaturen via fugtføler(e).
  • Designtryk: 6 bar ved 70 °C. Nyttelast: 2 kN/m² iht. EN 1991-1-1.
  • Bjælkeafstand: Maks. c/c 600 mm. Skal der lægges klinker, må afstanden mellem bjælkerne ikke overstige 300 mm.
  • Gulvbelægning: Laminat eller parket på 12 mm kan lægges direkte på pladerne og lægges på tværs af sløjferne. Gulvet skal lægges flydende og limes helt i not og fer langs både korte og lange sider. Uponor skriver, at belægningen skal være godkendt af producenten til gulvvarme.
  • Klinker: Skru en 22 mm spånplade fast oven på pladerne, derefter 2 lag 12,5 mm vandfast gipsplade, skruet sammen, og læg klinkerne på gipsen.
  • Varmefordelingsplader: 3,8 stk./m² i aluminium, trykkes ned i sporene.
  • Vendespor: Brug en fræser til at bøje pladerne tæt ved væggen, eller brug de forfræsede vendeplader (1220 × 595 × 22 mm).
  • Installationen skal ifølge Uponor udføres efter gældende lokale standarder og regler.

Ofte stillede spørgsmål

Kan der lægges klinker?
Ja. Skru først en 22 mm spånplade fast oven på pladerne, derefter 2 lag 12,5 mm vandfast gipsplade, som skrues sammen, og læg klinkerne på gipsen. Afstanden mellem bjælkerne må højst være 300 mm.

Følger rør og varmefordelingsplader med?
Nej. Uponor angiver, at systemet består af tre dele: pladen, varmefordelingsplader i aluminium og Uponor Comfort Pipe PLUS 17 × 2,0 mm. Rør og plader bestilles særskilt.

Hvor hurtigt kan jeg lægge gulvbelægning?
Gulvet kan betrædes med det samme og er klar til belægning efter 1 dag.

Dokumentation

Tekniske data fra producentens officielle materiale (www.uponor.com). Ret til ændringer forbeholdes.

Specifikationer

TypeGulvvarmeplade, tør installation (Uponor Tignum 17)
Producentens varenr.1107839
Designtryk6 bar ved 70 °C
Nyttelast2 kN/m² iht. EN 1991-1-1
MaterialeSpånplade 22 mm, klasse P6 iht. EN 312
Mål1800 × 600 × 22 mm
Sporc/c 200 mm
KanterFer og not på alle fire sider
Nettovægt17,4 kg pr. plade
SystemvægtCa. 18 kg/m²
BjælkeafstandMaks. c/c 600 mm (maks. 300 mm ved klinker)
RørUponor Comfort Pipe PLUS 17 × 2,0 mm
Varmefordelingsplader3,8 stk./m², aluminium
Varmeydelse (Vz 20 cm)86,9 W/m² ved ΔθH 25,3 K
Køleydelse (Vz 20 cm)22,0 W/m² ved ΔθC 8 K
Mærke
Varenummer339292018
EAN6414905538164
