Beskrivelse

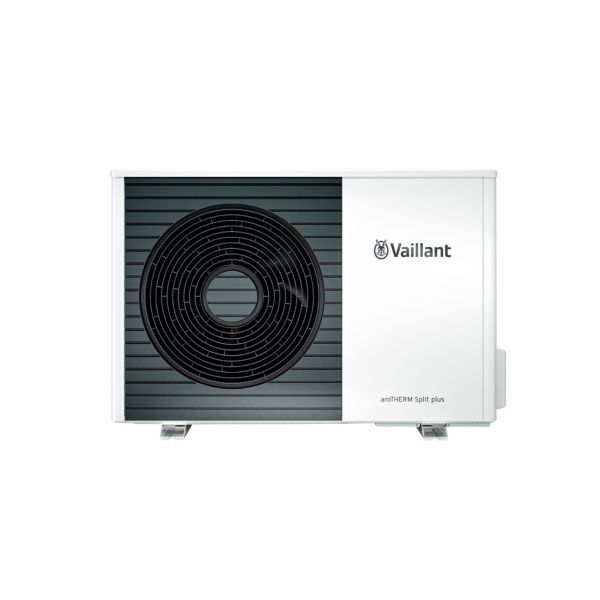

Vaillant aroTHERM Split plus VWL 35/8.2 AS 230V S2 er udedelen i et luft/vand-varmepumpesystem med splitteknik, hvor ude- og indedel forbindes med kølemiddelrør. Den henter varme fra udeluften og yder 3,54 kW ved -7 °C ude og 35 °C fremløb. Udedelen bruger kølemidlet R32 og kombineres med en indedel fra serien – uniTOWER Split plus med indbygget varmtvandsbeholder eller den vægmonterede Hydraulic station – samt en systemstyring.
Fordele
- Driftsområde: Vaillant angiver en minimumslufttemperatur på -25 °C – også når der laves varmt vand.
- Afstand til indedelen: Kølemiddelledningen må maksimalt være 40 m lang – de tilladte højdeforskelle står i specifikationerne.
- Lyd: Vaillant angiver et lydeffektniveau på 47,5 dB(A) efter ErP; i lydsvag drift sænkes kompressorens omdrejningstal, og lydtallene pr. driftspunkt står i specifikationerne.
- Kølemiddel: Vaillant angiver, at R32 har et betydeligt reduceret globalt opvarmningspotentiale sammenlignet med R410A, som tidligere blev brugt i deres aroTHERM split-systemer.
- Kystområder: Vaillant angiver en saltresistent konstruktion, testet efter ISO-standard 12944-6. I umiddelbar nærhed af kystlinjen kræver installationsvejledningen en ekstra beskyttelse mod vandsprøjt og havvind, og mindsteafstandene skal overholdes.
Passer den til dit anlæg?
Bruges til
- Udendørsenhed til luft/vand-varmepumpen aroTHERM Split plus – til opvarmning og varmt vand sammen med en indedel fra serien. Køledrift er mulig, når den aktiveres med tilbehør.
- Vaillant angiver den som særligt velegnet til nybyggede familieboliger og små lejlighedskomplekser med gulvvarme (lave fremløbstemperaturer) og til moderniserede bygninger med radiatorer.
Sådan vælger du
- Denne variant: VWL 35/8.2 AS 230V S2, varmeydelse 3,54 kW ved A-7/W35 (COP 3,2).
- VWL 55/8.2 AS (4,89 kW ved A-7/W35)
- VWL 75/8.2 AS (6,39 kW ved A-7/W35)
- Indedel: uniTOWER Split plus VWL 58/8.2 IS S5 (hydraulisk tårn med beholder)
- Indedel: Hydraulikstation VWL 57/8.2 IS (uden beholder)
- Systemstyring sensoCOMFORT VRC 720
Montering
- Kølerørstilslutninger 1/4″ / 1/2″. Forfyldt til 15 m kølerør uden ekstra kølemiddelpåfyldning og op til 40 m med ekstra påfyldning. Maks. 30 m højdeforskel med udedel højest.
- Strømforsyning 230 V, 50 Hz, 1~/N/PE. Mål (b × h × d) 1.100 × 765 × 450 mm, 86 kg driftsklar.
- Vaillant angiver, at den kan placeres i haven, op ad husmuren eller på taget af garagen. Installationsvejledningen kræver fri udstrømning af luften og mindsteafstande og frarådes i fordybninger, i nicher og mellem mure.
- Medfølger: Pose med smådele, Medfølgende dokumentation.
- Medfølger ikke: Indedel (uniTOWER Split plus eller Hydraulic station, bestilles separat), Systemstyring, Køledrift (kræver tilbehør på S2-udgaven).
Til installatøren
- Varmepumpen har en lukket kølemiddelkreds. Gennem fordampning, kompression, kondensering og ekspansion optages varmeenergi fra omgivelserne i varmedrift og afgives til bygningen. I køledrift (når den er aktiveret) trækkes varmeenergi ud af bygningen og afgives til omgivelserne; kredsen har en 4-vejsomskifterventil.
- Kølemiddelrør: varmgas 1/2″ (12,7 mm), væske 1/4″ (6,35 mm), kravesamling, min. vægtykkelse 0,8 mm, min. 9 mm termisk isolering. Enkelt længde min. 3 m, maks. 40 m. Kommunikationen mellem ude- og indedel går via et Modbus-kabel.
- Ekstra kølemiddelpåfyldning (VWL 35/8.2 og 55/8.2): forfyldt til 15 m uden efterfyldning; 0,030 kg/m fra 15 til 30 m; derefter 0,45 kg + 0,035 kg/m fra 30 til 40 m.
- Højdeforskel: maks. 30 m med udedel højest, maks. 10 m med indedel højest.
- El-tilslutning: 230 V (+10 %/-15 %), 50 Hz, 1~/N/PE, dimensioneringsstrøm maks. 12,0 A. Der skal bruges træge sikringer med karakteristik C, og hvor det er foreskrevet for installationsstedet, universalstrømfølsomme fejlstrøm-sikkerhedsafbrydere type B.
- Afrimning: Ved udetemperaturer under 7 °C kan kondensvandet på fordamperens lameller fryse og danne rim. Rimdannelsen registreres automatisk, og afrimningen sker med bestemte tidsintervaller ved at vende kølekredsen, mens den nødvendige varmeenergi tages fra varmeanlægget.
- Minimumvolumen af varmekredsvand ved optøningsdrift (VWL 35/8.2 og 55/8.2): 45 liter uden supplerende el-varme, 35 liter ved 1,5 kW, 30 liter ved 2,5 kW og 0 liter fra 3,5 kW. Værdierne gælder ved en varmekredstemperatur på 20 °C ved start af optøningsdrift.
- Betjening: Funktionen lydsvag drift (47,6 dB(A) ved 60 % reduktion af omdrejningstal) og en senere aktiveret køledrift betjenes via styringen til indedelen og systemautomatikken – ikke på udedelen.
Varmeydelse VWL 35/8.2 AS 230V S2 (EN 14511)
| Driftspunkt | Varmeydelse (kW) | COP | Min. … maks. (kW) |
|---|---|---|---|
| A7/W35 | 3,54 | 5,0 | 2,27 … 5,42 |
| A7/W45 | 3,27 | 3,7 | 2,01 … 5,16 |
| A7/W55 | 5,00 | 2,9 | 2,37 … 5,00 |
| A2/W35 | 2,22 | 4,0 | 1,90 … 4,24 |
| A2/W55 | 2,37 | 2,2 | 2,03 … 4,24 |
| A-7/W35 | 3,54 | 3,2 | 2,12 … 3,54 |
| A-7/W45 | 3,33 | 2,5 | 1,94 … 3,33 |
| A-7/W55 | 3,15 | 2,0 | 1,51 … 3,15 |
A = udetemperatur, W = fremløbstemperatur i °C. Data fra producentens installationsvejledning for nye produkter med rene varmevekslere.
Se alle tekniske specifikationer →
Varianter
- aroTHERM Split plus VWL 55/8.2 AS 230V S2 – udedel 5 kW
- aroTHERM Split plus VWL 75/8.2 AS 230V S2 – udedel 7 kW
Tilbehør
Vaillant uniTOWER Split plus VWL 58/8.2 IS S5 indedel, 188 l varmtvandsbeholder (0010046776)34.761 kr. inkl. moms+
Vaillant VWL 57/8.2 IS aroTHERM split plus, Hydraulik modul, anvendes sammen med VWL 35/814.997 kr. inkl. moms+
Vaillant modbus kabel879 kr. inkl. moms+
Vaillant sensoCOMFORT VRC 720 vejrkompensering (eBUS)2.040 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Altech Basic dobbelt præisoleret kølerør 1/4''-1/2'', 5 m, med flange og omløber1.101 kr. inkl. moms+
Altech Basic dobbelt præisoleret kølerør 1/4''-1/2'', 3 m, med flange og omløber624 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/4'' x 0,85 mm, maks. 151 bar, 15 m670 kr. inkl. moms+
Ofte stillede spørgsmål
Kan varmepumpen også køle?
Udedele mærket S2 leveres fra fabrikken uden køledrift. Via valgfrit tilbehør er en senere aktivering af køledriften mulig, og betjeningen aktiveres via styringen til indedelen og systemautomatikken.
Hvor langt må der være mellem ude- og indedel?
En enkelt kølemiddelledning må være mellem 3 m og 40 m. Står udedelen højest, må højdeforskellen være op til 30 m; står indedelen højest, op til 10 m.
Hvilken indedel skal jeg bruge?
Udedelen kombineres med en indedel fra aroTHERM Split plus-serien: uniTOWER Split plus med indbygget 188 l varmtvandsbeholder eller den vægmonterede Hydraulic station, som tilsluttes en separat varmtvandsbeholder.
Hvordan holdes udedelen ved lige?
Fjern jævnligt blade, grene og sne omkring udedelen, ved luftindgangen og ved luftudgangsgitteret. Kabinettet rengøres med en fugtig klud og sæbe uden opløsningsmidler. Service skal udføres af en autoriseret installatør.
Dokumentation
- Brochure Brochure aroTHERM Split plus PDF · 2,4 MB
- Installationsvejledning Betjenings- og installationsvejledning aroTHERM Split plus PDF · 6,2 MB
Tekniske data fra producentens officielle materiale (sog.vaillant.dk). Ret til ændringer forbeholdes.
