Beskrivelse

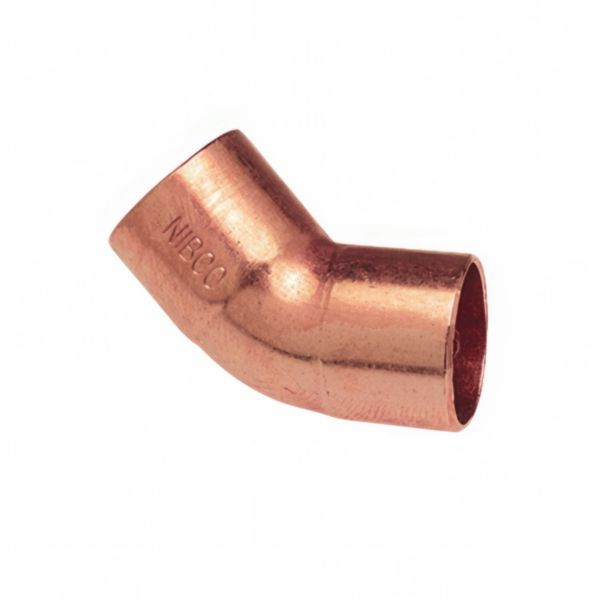

Conex Bänninger >B< ACR bøjning 45° i kobber til kølerør i tommemål, 1/4″. Fittingen hårdloddes og er udviklet specifikt til køle- og klimaanlæg (ACR).
Fordele
- ACR-serie: Udviklet specifikt til køle- og klimaanlæg.
- Ren indvendig overflade: Leveres fra fabrikken med en overfladekvalitet, der opfylder kravene til kølemiddelkredsløb, så længe fittingen er i original emballage.
- Driftstemperatur: Conex angiver -100…150 °C for fittingen.
- Standard: Opfylder ifølge Conex mindst kravene i fittingnormen ASME B16.22 for mål, loddelængder og trykbærende evne.
Passer den til dit anlæg?
Bruges til
- Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål. >B< ACR-serien er udviklet specifikt til ACR-markedet.
Sådan vælger du
- Denne variant: bøjning 45° 1/4″.
- Anden dimension: ACR bøjning 45, 1 1/8″
- Anden dimension: ACR bøjning 45, 7/8″
- Anden dimension: ACR bøjning 45, 3/4″
- Anden dimension: ACR bøjning 45, 5/8″
- Anden dimension: ACR bøjning 45, 1/2″
- Anden dimension: ACR bøjning 45, 3/8″
- Kontrollér, at fittingens maksimale driftstryk dækker anlæggets driftstryk.
Montering
- Kølemiddelførende rørledninger skal udføres af uddannede kølefagfolk. Samlingen hårdloddes, og rørene skylles med tør beskyttelsesgas (inertgas) før og under lodningen, så der ikke dannes glødeskal indvendigt.
- Når den originale emballage er åbnet, er det montørens ansvar, at fittingens indvendige overflader holdes rene.
Til installatøren
- Maks. driftstryk 40 bar gælder ved driftstemperaturer op til 120 °C (Conex’ samlede godkendelse for 1/4″–2 1/8″ i >B< ACR-serien).
Se alle tekniske specifikationer →
Varianter
- ACR bøjning 45, 1 1/8″
- ACR bøjning 45, 7/8″
- ACR bøjning 45, 3/4″
- ACR bøjning 45, 5/8″
- ACR bøjning 45, 1/2″
- ACR bøjning 45, 3/8″
Tilbehør
Ofte stillede spørgsmål
Kan fittingen bruges med alle kølemidler?
Kobber er modstandsdygtigt over for næsten alle almindeligt brugte kølemidler og blandinger af dem. I kombination med ammoniak (R-717) og svovldioxid (R-764) er brug under normale forhold ikke mulig.
Hvilket materiale er fittingen lavet af?
Sømløst kobberrør i iltfrit kobber Cu-DHP (materialenummer CW024A efter DIN CEN/TS 13388).
Hvad er fittingens maksimale driftstryk?
Conex angiver maks. 40 bar ved driftstemperaturer op til 120 °C for >B< ACR-fittings i 1/4″–2 1/8″.
Dokumentation
- Dokument >B< ACR Product Range Sheet (PDF, engelsk) PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
